三相普通表

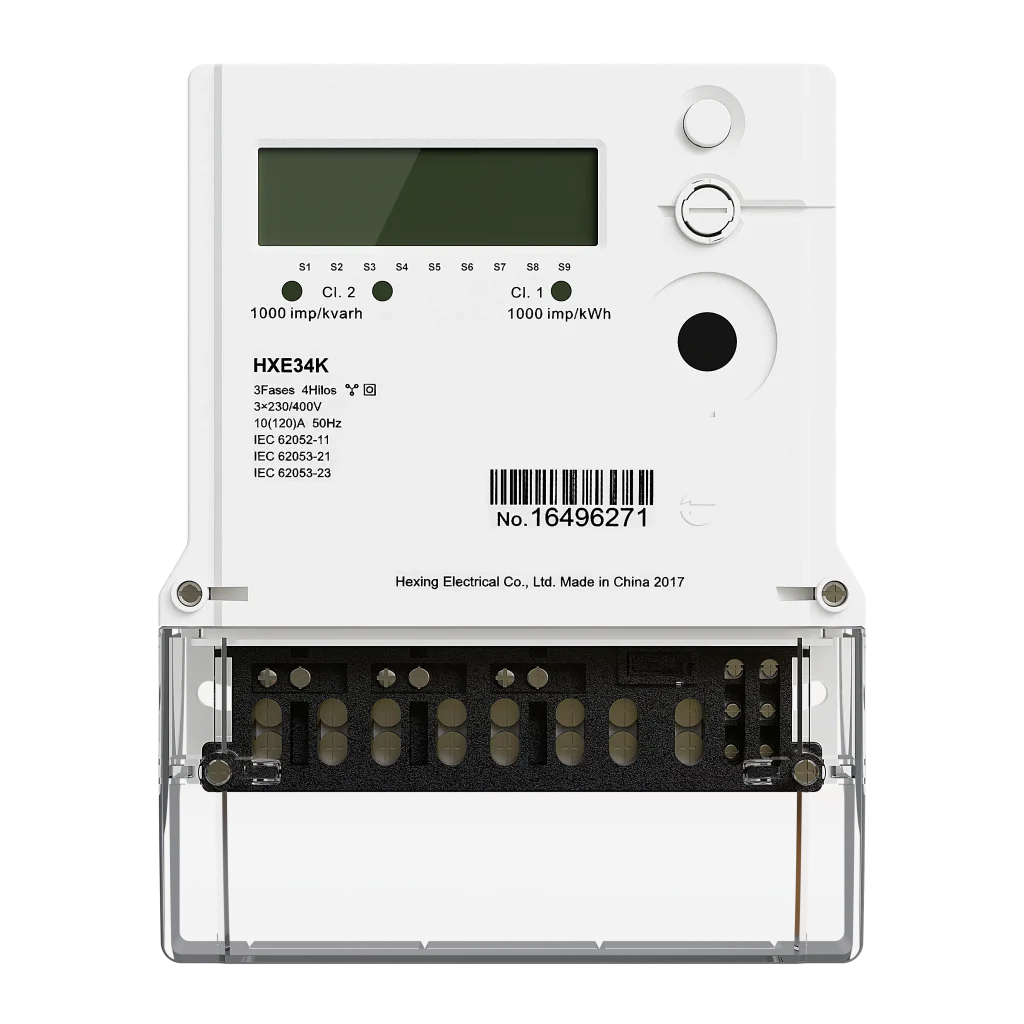

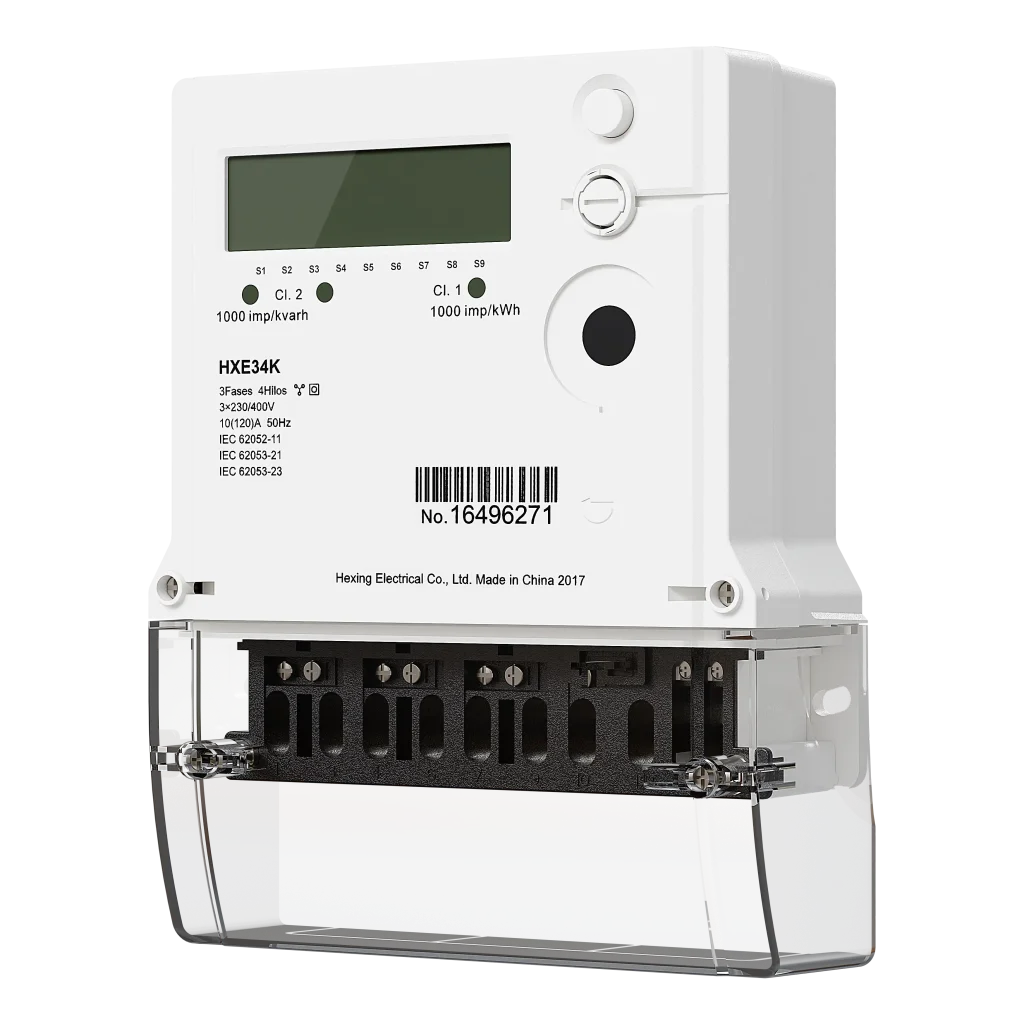

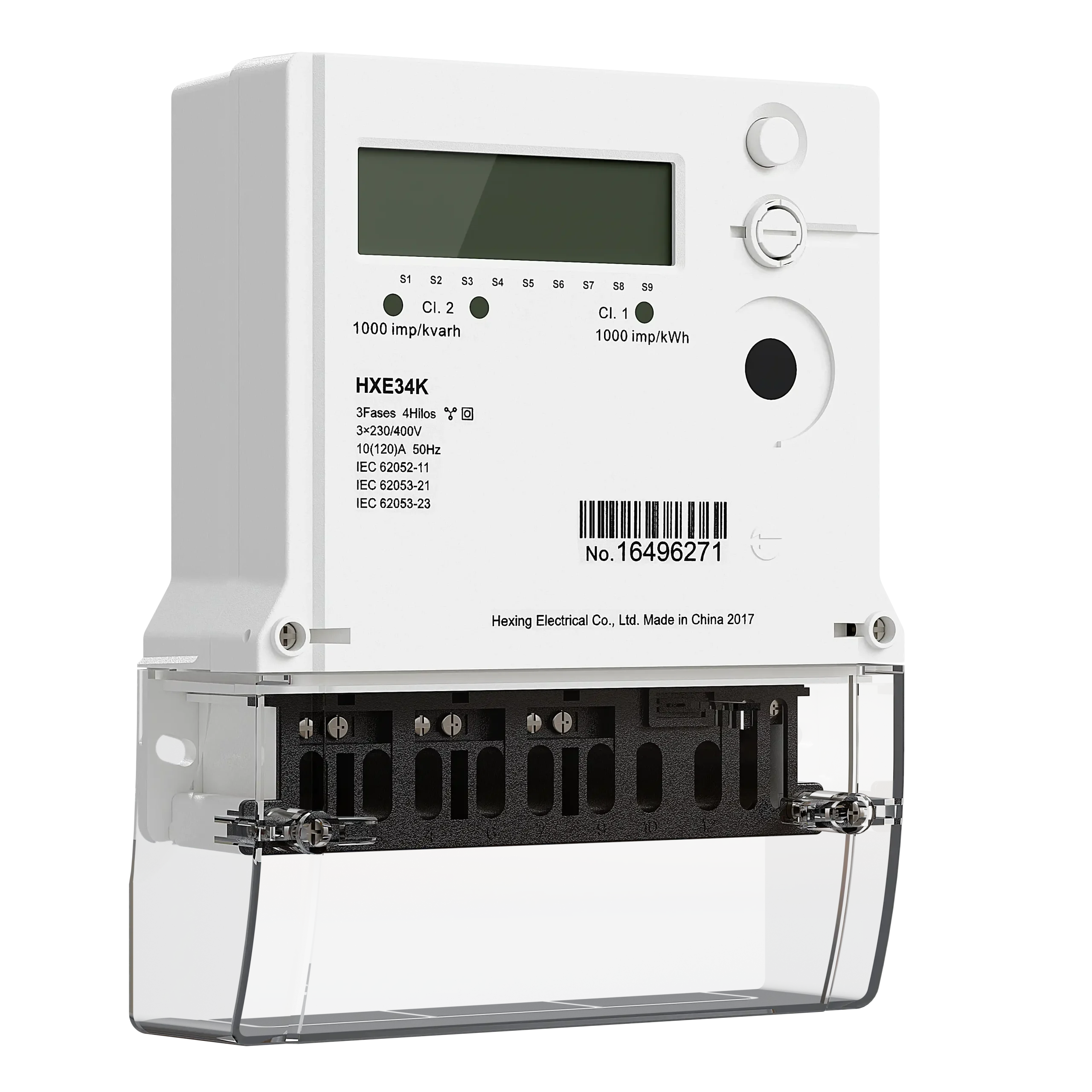

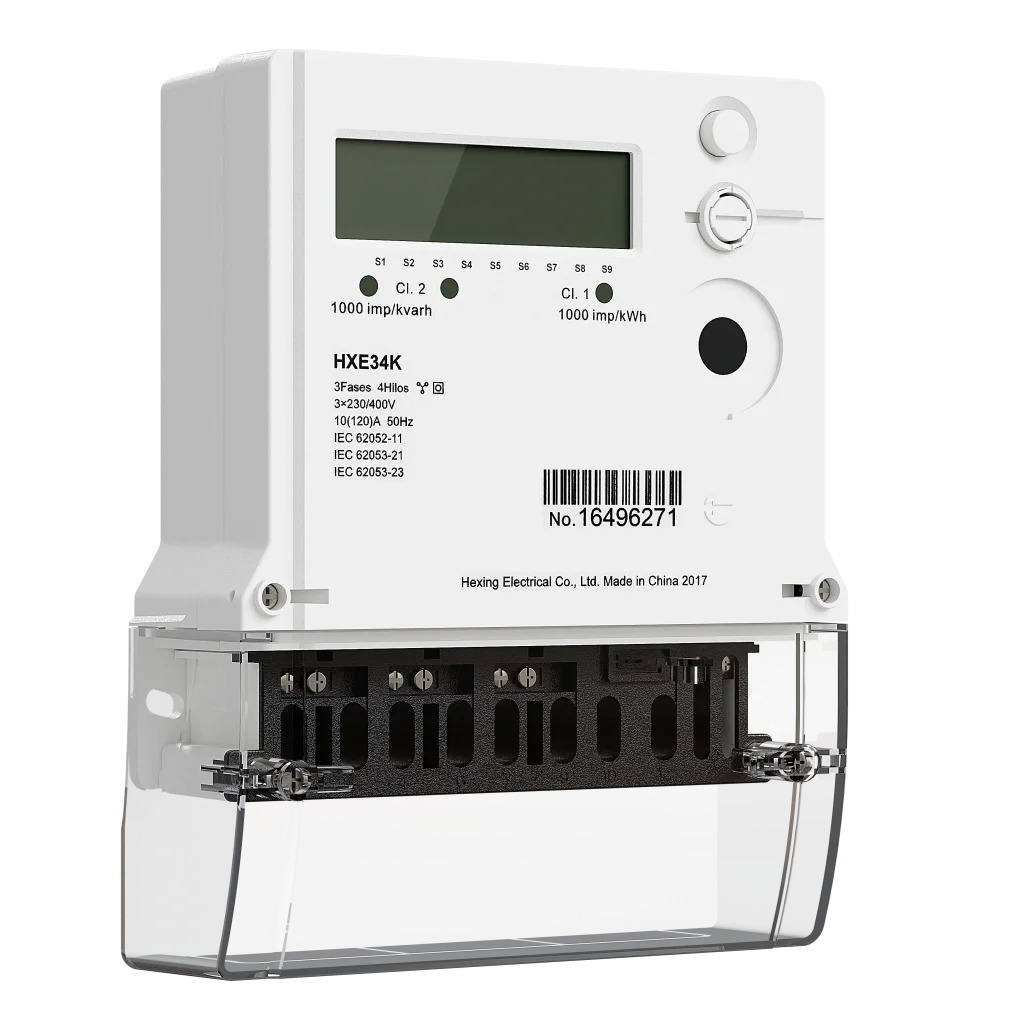

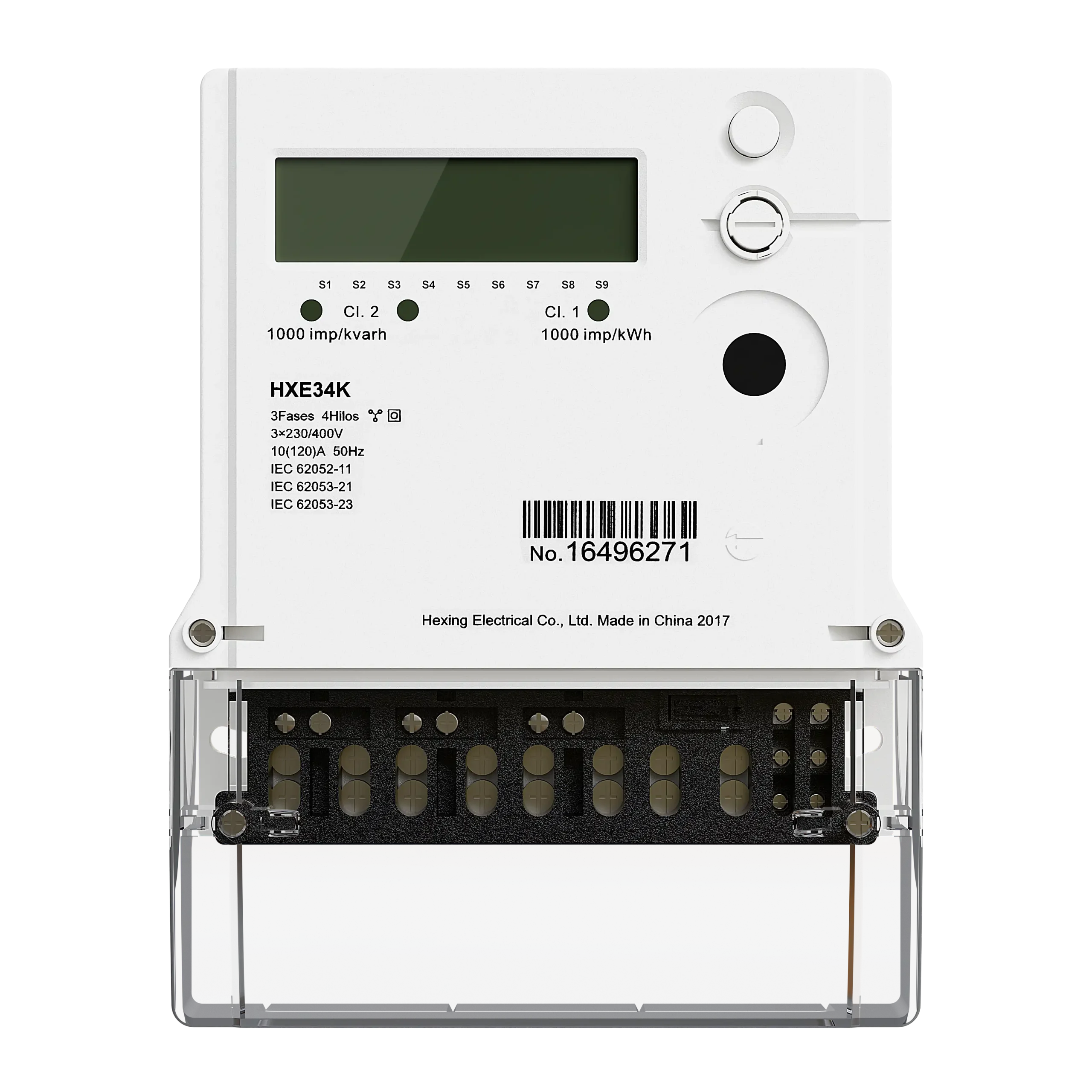

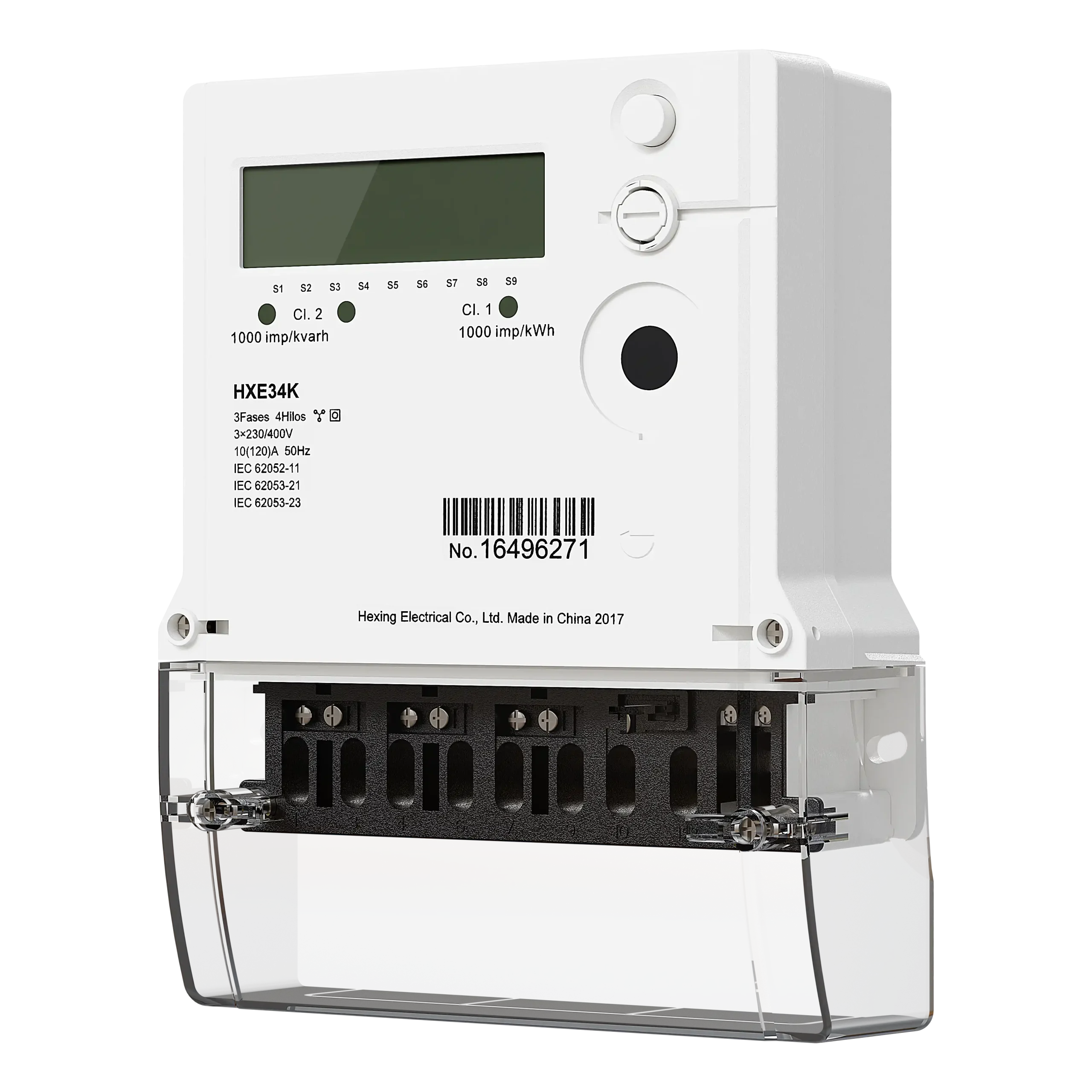

HXE34K 多相静止式电能表
精确计量
窃电防护
事件与报警
需量监测（可选）
产品描述
HXE34K直接式或间接式电表适用于两相或三相供电系统，用于计量有功电能与无功电能。该产品具有结构紧凑、多时段费率（TOU）功能及多通信协议兼容的特点。

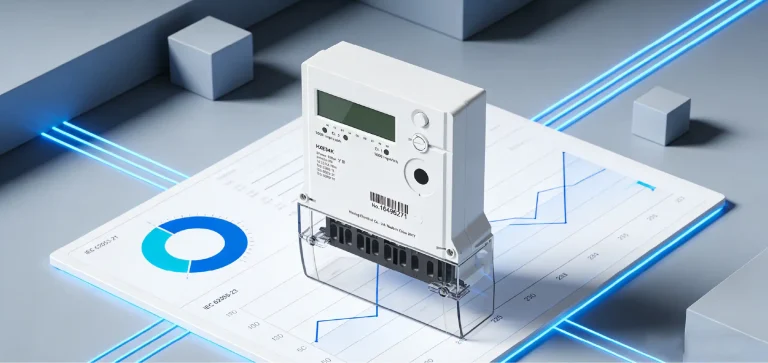

精确计量
三相四线、三相三线或两相三线接线方式；直接式/间接式接入方式；正向有功、反向有功及有功总电能；正向无功、反向无功及无功总电能（可选）；四象限无功电能（可选）；总电能及分费率电能（可选）。
窃电防护
5处密封位置（端盖2处、表盖2处，备用电池盖1处（可选）；可密封按钮1处（可选）；表盖、端盖开盖检测；电流反向检测；强磁场检测（可选）；旁路检测（可选）；逆相序检测。
事件与报警
负载及电网事件检测；可自定义事件列表；最大200 条事件记录存储；设备自检；报警指示（LED/液晶显示）；事件发生日期与时间。

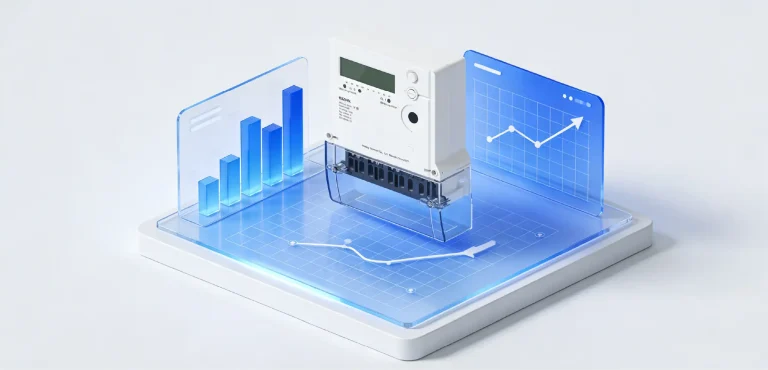

需量监测（可选）
区间式/滑差式；可编程需量周期（常规支持5、10、15、30或60分钟）；正向/反向有功最大需量；正向/反向无功最大需量；历史需量数据（最多存储16个月）；预设时间自动复位/手动复位（按键/命令）。
成功案例
三相普通表
HXE34K
HXE34K
| 应用 | 直接式或间接式 | |
| 精度等级 | 有功 | Class 1(直接式) 0.5S(间接式) |
| 无功 | Class 2 或 Class 1 | |
| 电压 | 参考电压 | 3 x 57.7/100V-3x240/415V, 2x120/208V, |
| 3x120/208V,3x220/380V,3x230/400V ,3x240/415V | ||
| 工作电压范围 | 70%-120%Un | |
| 电流 | 基本电流 | 5A(直接式)，1A(间接式) |
| 最大电流 | 100A(直接式), 120A(直接式), 10A(间接式) | |
| 起动电流 | ≤0.4%Ib(有功), ≤0.5%Ib(无功) 直接式 | |
| ≤0.1%In(有功), ≤0.3%In(无功) 间接式 | ||
| 频率 | 50Hz 或 60Hz | |
| 温度 | 工作温度 | -40℃～70℃ |
| 存储与运输极限温度 | -40℃～70℃ | |
| 湿度 | 高达 95% 相对湿度（无凝露） | |
| 功耗 | 电压回路功耗（有功） | ≤1 W |
| 电压回路功耗（视在） | ≤2 VA | |
| 电流回路功耗 | ≤0.1VA | |
| 绝缘强度 | 交流电压测试 | 4kV持续1min |
| 冲击电压测试 | 1.2/50µs 6kV | |
| 电磁兼容 | 静电放电（接触放电） | 8kV |
| 静电放电（空气放电） | 15kV | |
| 浪涌抗扰度测试 | 4kV | |
| 快速瞬变脉冲群测试 | 4kV | |
| 射频电磁场抗扰度测试（80MHz～2000MHz） | 10V/m（带负载） | |
| 30V/m（无负载） | ||
| 接线端子 | 8mm x 8mm (DIN,直接式,100A) 或 | |
| 9mm x 9mm (BS,直接式,100A) 或 | ||
| 10mm x 10mm (BS,直接式,120A) 或 | ||
| 6.2mm x 6.2mm (BS,间接式,10A) | ||
| 外壳 | 防护等级 | IP54 |
| 表盖 | 冷灰PC + 玻璃纤维，带透明视窗 | |
| 表底 | 冷灰PC + 玻璃纤维 | |
| 端盖 | 冷灰PC + 玻璃纤维或透明PC | |
| 通信接口 | 光通信 | IEC62056-21C or IEC62056-21E(DLMS) |
| RS485通信（可选） | IEC62056-21C or HDLC(DLMS) | |
| 射频RF通信（可选） | IEC62056-21C | |
| 重量 | 净重 | 约1.1kg(3P4W 直接式)、约.0.9kg(2P3W 直接式) |
| 约0.9kg(3P4W 间接式)、约0.7kg(2P3W 间接式) | ||
| 包装 | 约0.1kg | |
| 尺寸(长x宽x高) | 带长端盖 | 216mmx173mmx65mm |
| 带短端盖 | 180mmx173mmx65mm | |
| 带加长的端盖 | 238mmx173mmx65mm | |
| 标准 | IEC62052-11, IEC62053-21, IEC62053-21, | |
| IEC62053-23, IEC62056-21, IEC62056-42, | ||
| IEC62056-46, IEC62056-53, IEC62056-61, | ||
| EN50470-1, EN50470-3 |
