单相智能圆表
ANSI 美标单相/两相智能表（FM1S FM2S FM12S）
精确计量
灵活通信
智能管理
产品描述

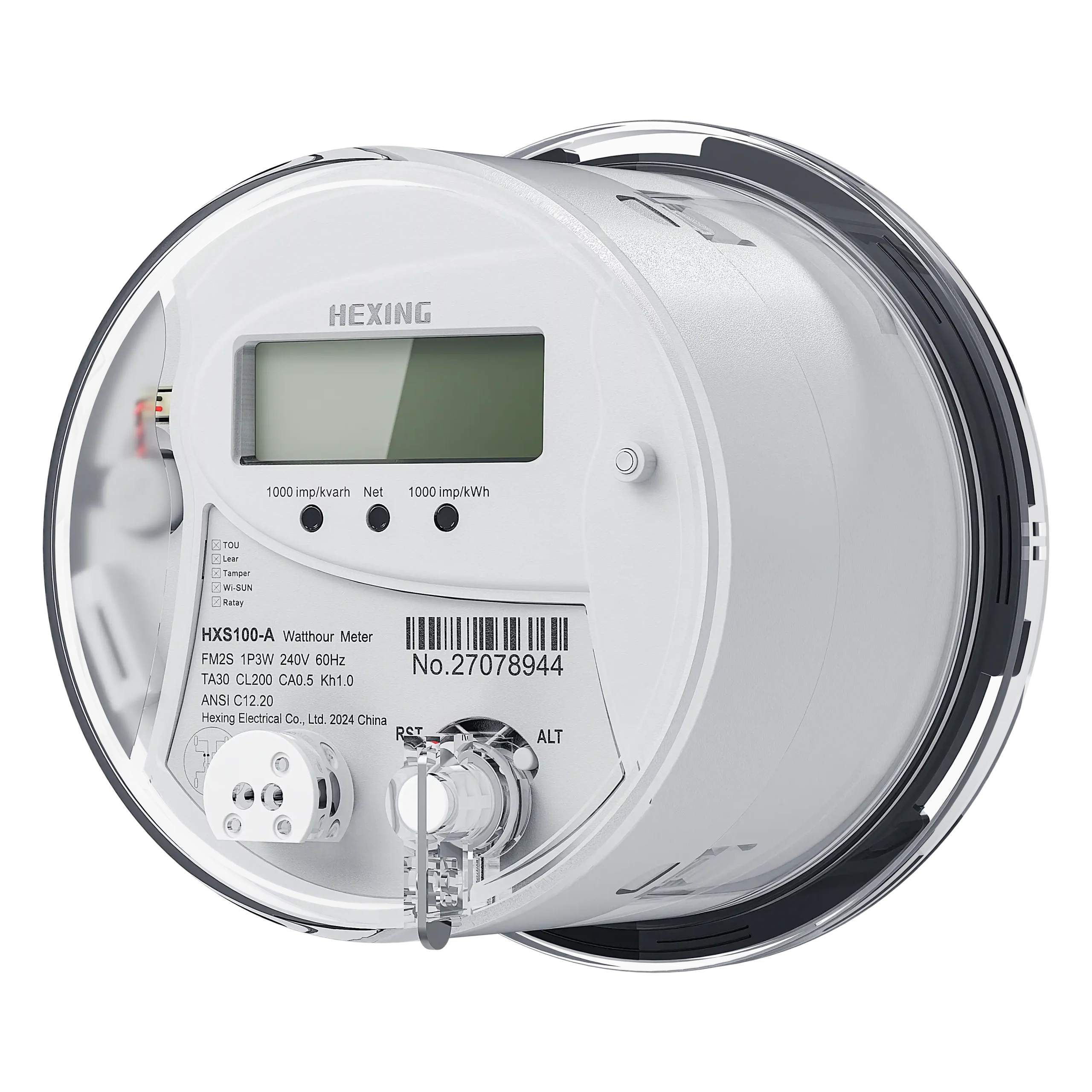

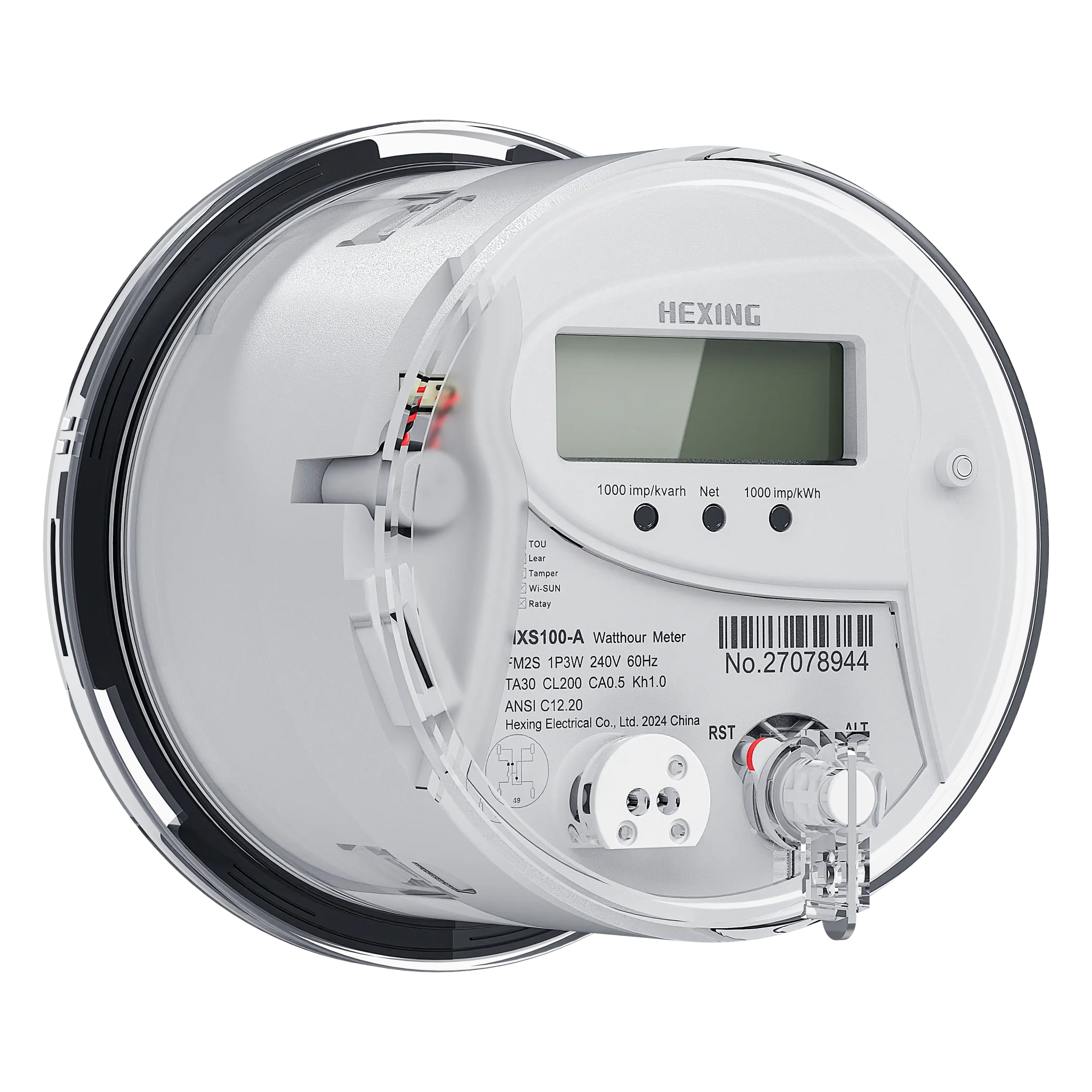

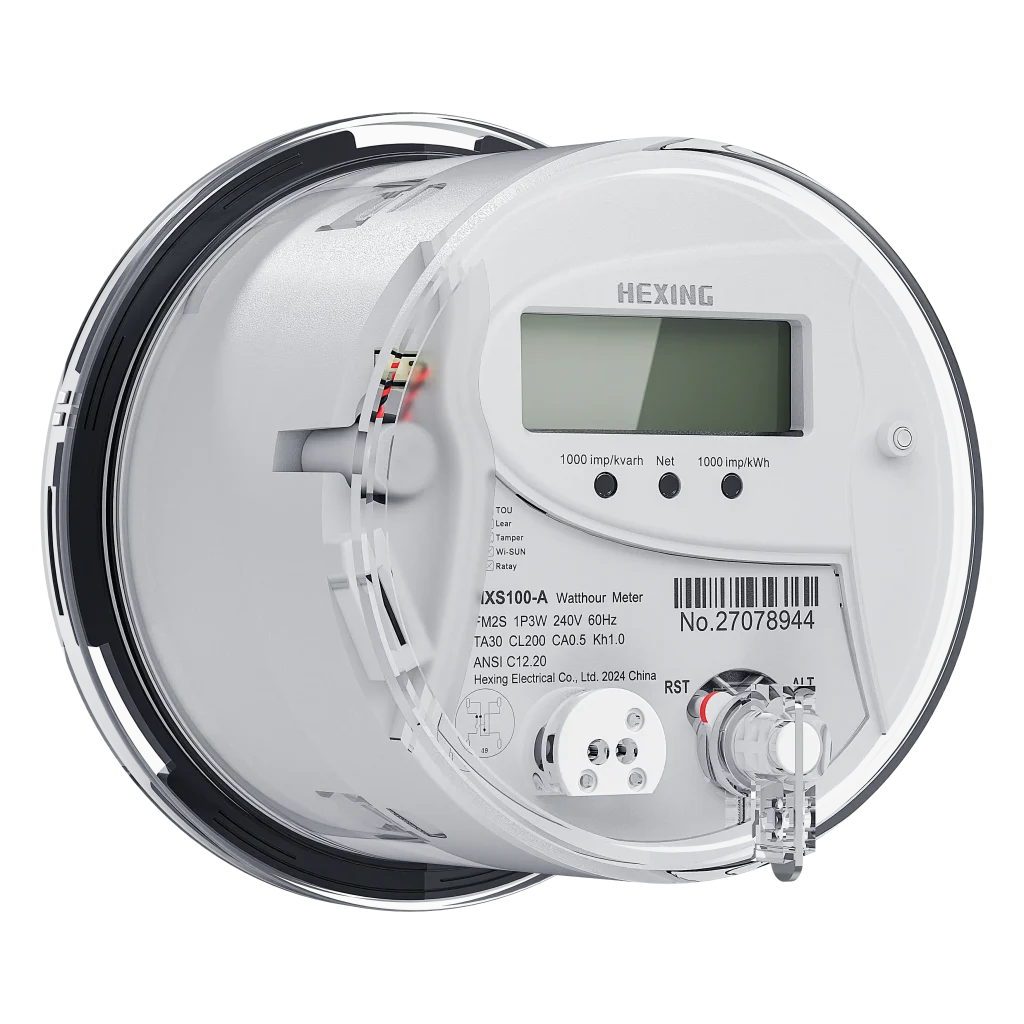

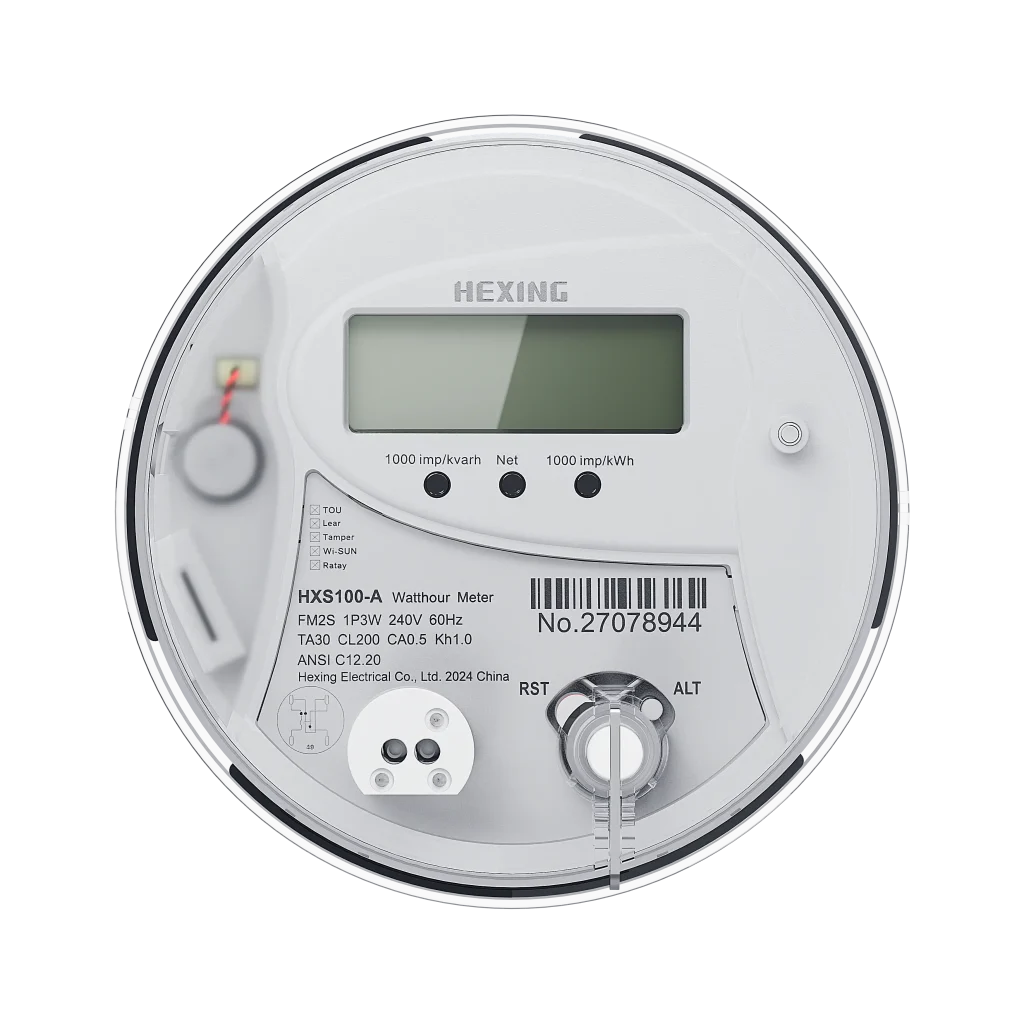

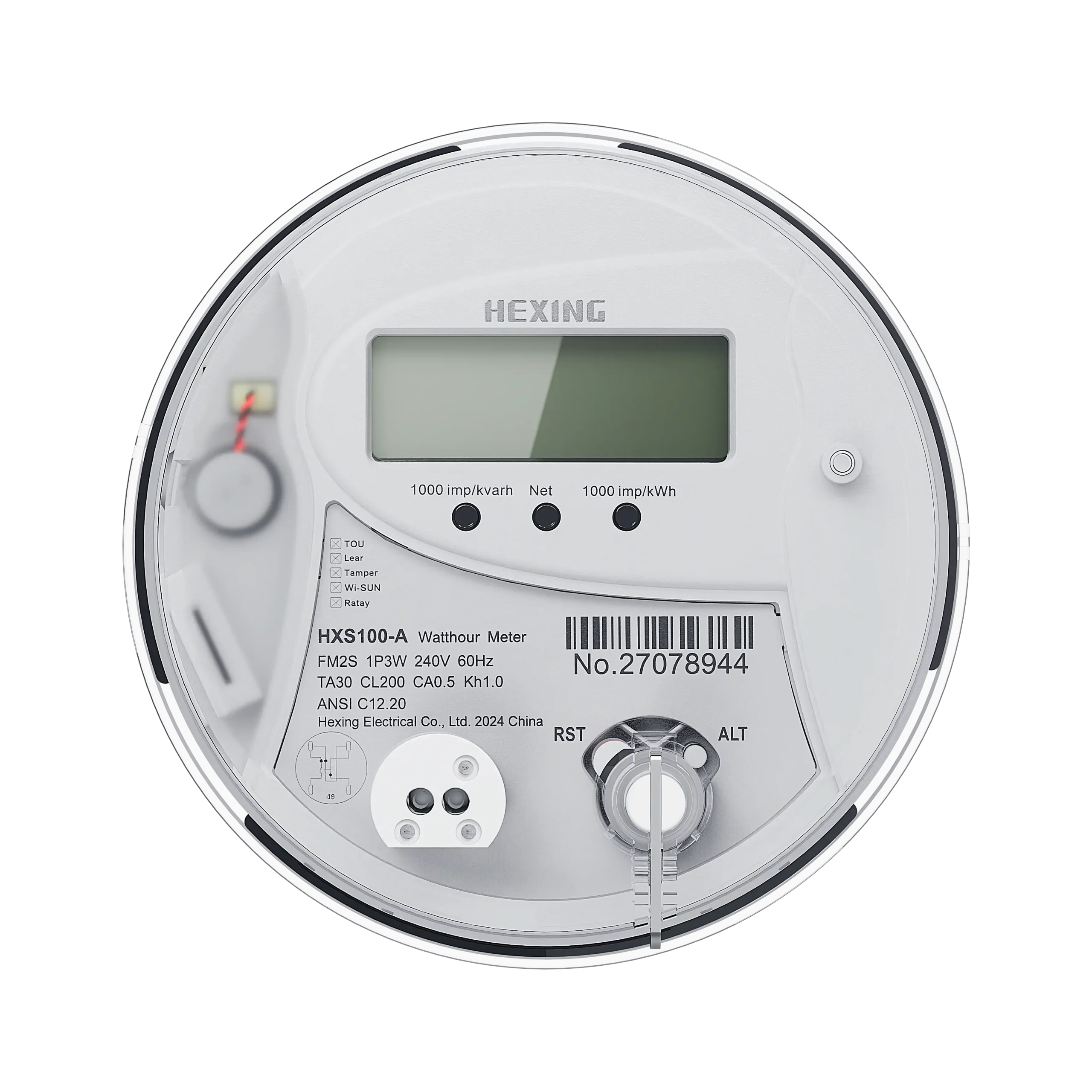

HXS100-A 是新一代单相和两相智能ANSI电表，它涵盖了FM1S，FM2S和FM12S的接线型号，符合ANSI C12.1和ANSI C12.20标准中的CA0.5或CA0.2级要求。该智能电表可选配公网，RF Mesh，PLC通信模块，能与AMI系统远程连接，实现远程能耗检测和电表远程抄读控制功能。
精确计量
ANSI C12.1 – 精度等级CA0.5或CA0.2，分时费率，无功计量和电能质量监控，负荷曲线，最大需量存储，事件记录。
灵活通信
多种远程通信模块可选，公网模块/RF Mesh模块/PLC模块，开放的通信协议DLMS或ANSI C12.19。
智能管理
窃电检测，远程继电器控制，100A或200A可选。需量复位：远程或手动。
成功案例
单相智能圆表
HXS100-A
HXS100-A
| 精度等级 | 有功 CA0.5 or CA0.2 (ANSI) | |
| 无功 Class 2 (IEC) | ||
| 电压 | 参考电压 | 120V-240V |
| 电压工作范围 | 0.8Un-1.2Un | |
| 电流 | 电流范围 | 15(100)A |
| 30(200)A | ||
| 潜动 | 在潜动时间内不记录超过一个脉冲，符合ANSI C12.1 要求 | |
| 0.000A | ||
| 起动 | 50mA for CL100 | |
| 100mA for CL200 | ||
| 频率 | 50/60Hz ± 5% | |
| 温度 | 工作温度 | -40℃ to +70℃ |
| 存储和运输极限温度 | -40℃ to +85℃ | |
| 湿度 | 0% to 100% 非凝结 | |
| 电池 | 工作寿命 | 15 年 |
| 功耗 | 电压回路功耗(有功) | ≤1 W |
| 电压回路功耗(视在) | ≤4 VA | |
| 电流回路功耗 | ≤0.5 VA | |
| 绝缘强度 | 交流耐压 | 4kV 1min |
| 脉冲耐压 | 1.2/50µs 6kV | |
| EMC | 静电放电(接触放电) | 8kV |
| 静电放电 (空气放电) | 15kV | |
| 浪涌 | 6kV | |
| 最大到10kV(可选) | ||
| 快速瞬变脉冲群 | 4kV | |
| 射频电磁场抗扰度(80MHz to 2000MHz) | 10V/m(带电流), 30V/m(无电流) | |
| 防护 | 防护等级 | UL50, IP54 |
| 表盖 | 透明 PC | |
| 表底 | 不透明PC + 玻纤 | |
| UV抗紫外线 | UV 72 1000 小时, IEC 62052-11 6.3.4 | |
| 安装环境 | 户内/户外 | |
| 显示液晶 | 字符尺寸 | 4.90mm x 11.43mm |
| 字符数量 | 7 | |
| 重量 | 净重 | 约1.58kg (带继电器) |
| 约1.2kg (无继电器) | ||
| 尺寸 | 177mm×177mm×160.5mm | |
| 工作寿命 | >15年 |
