单相智能隔离式重合器
轻便设计人工可装（12kg），线路自取能（1.5A启动），一机替代万只熔断器，智能隔离故障，让配网运维更高效可靠。

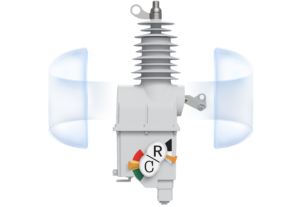

产品描述
HXD820系列单相重合器包含两个型号，HXD820-15 和 HXD820-29；其中每个型号又有三个电流等级，分别为：200A，100A和40A；
根据单相重合器的电压等级，单相重合器可用于替换相对电压等级电网中的熔断器，单台单相重合器的寿命在10000次左右，即一台单相重合器相当于10000只熔断器，大大减少了熔断器的熔断和浪费，以及减少了运维上的人力物力的投入，提高了电网的响应及时性，稳定性，大大缩短停电时长。应用于27kV的单相线路，通过多次重合和闭锁功能，过滤瞬时故障，隔离永久故障。
3D 模型加载中...
3D 模型加载失败，请检查 GLB 文件格式、压缩扩展或服务器响应。
产品优势

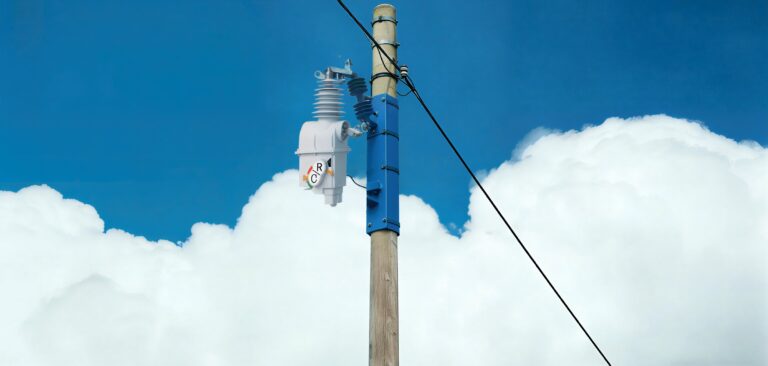

安装方便
设备自供电

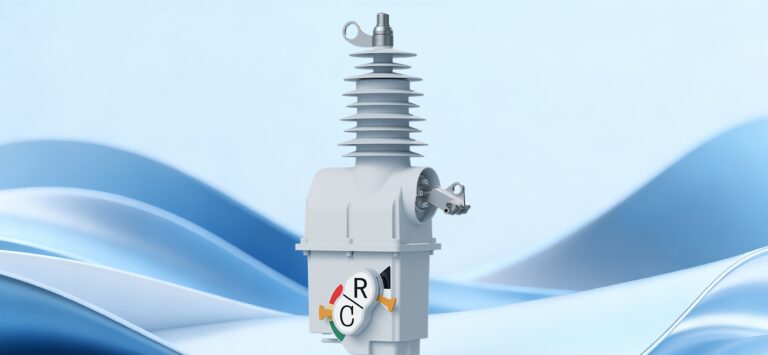

设备无线通讯

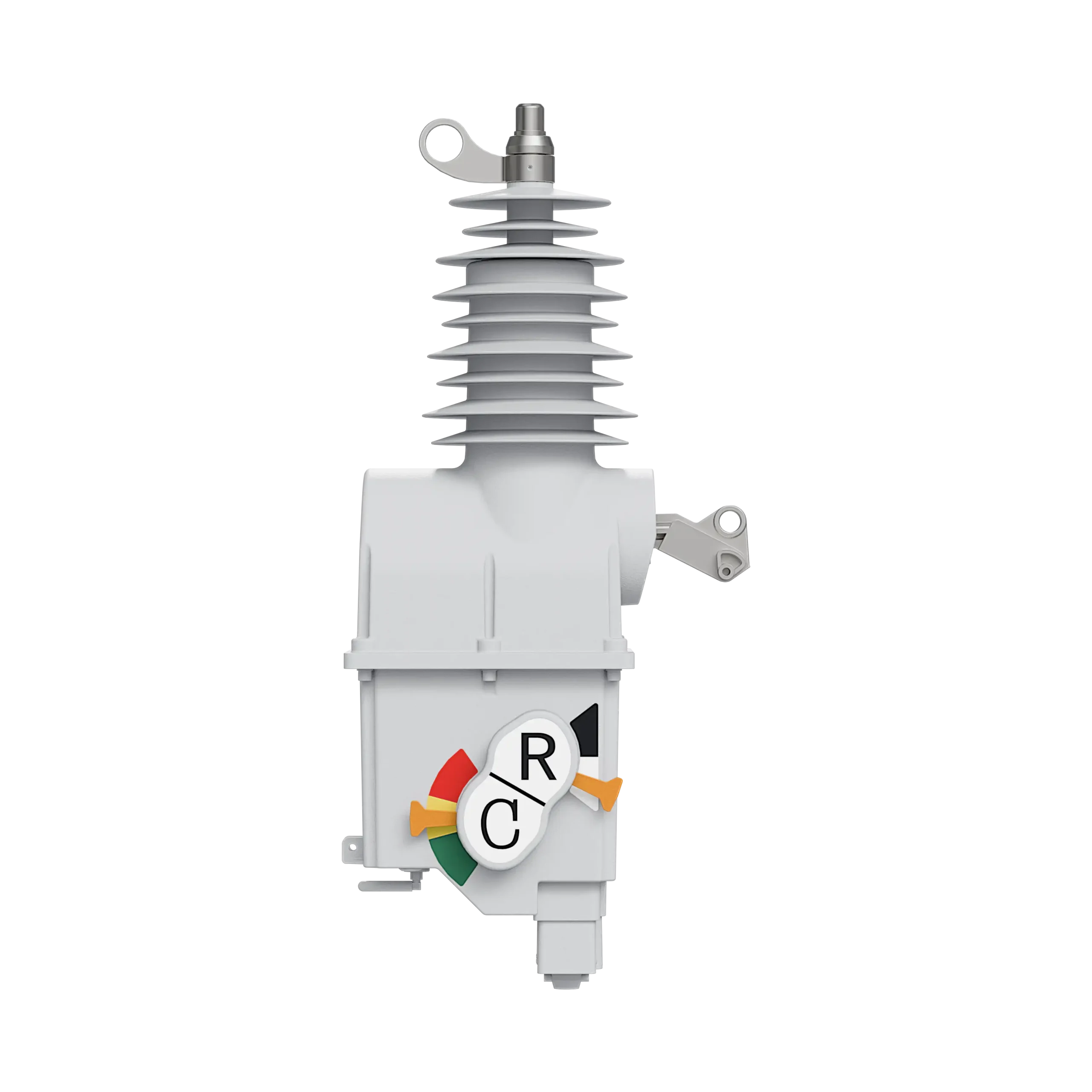

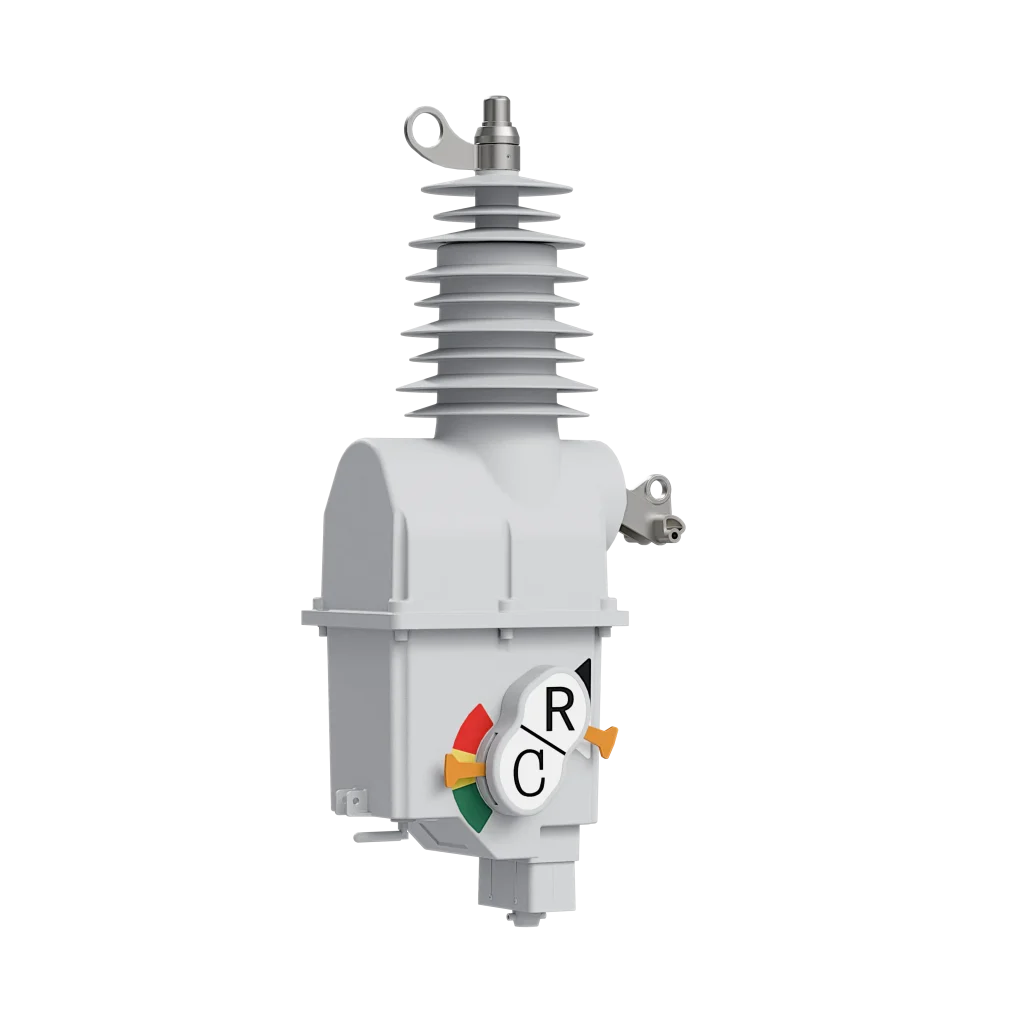

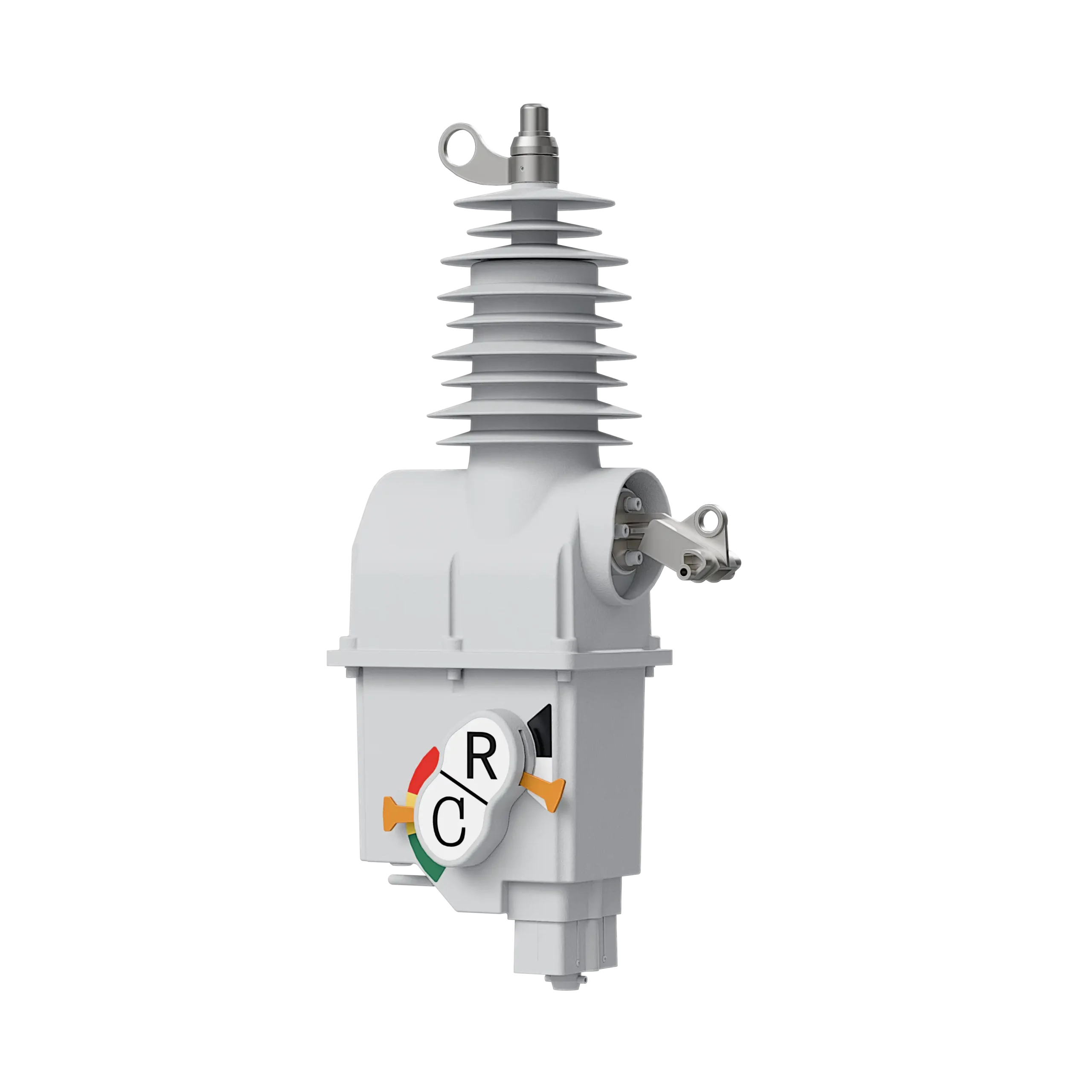

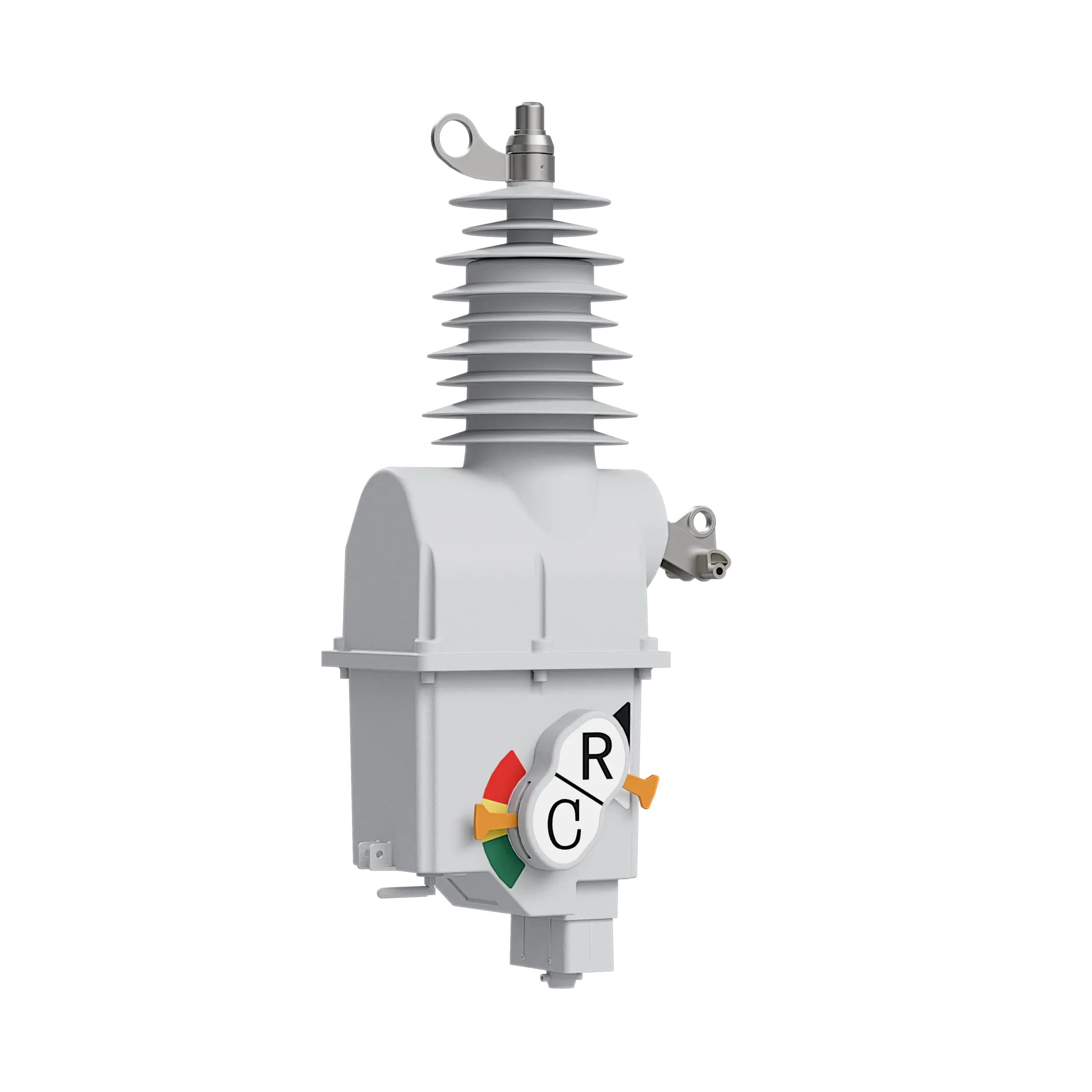

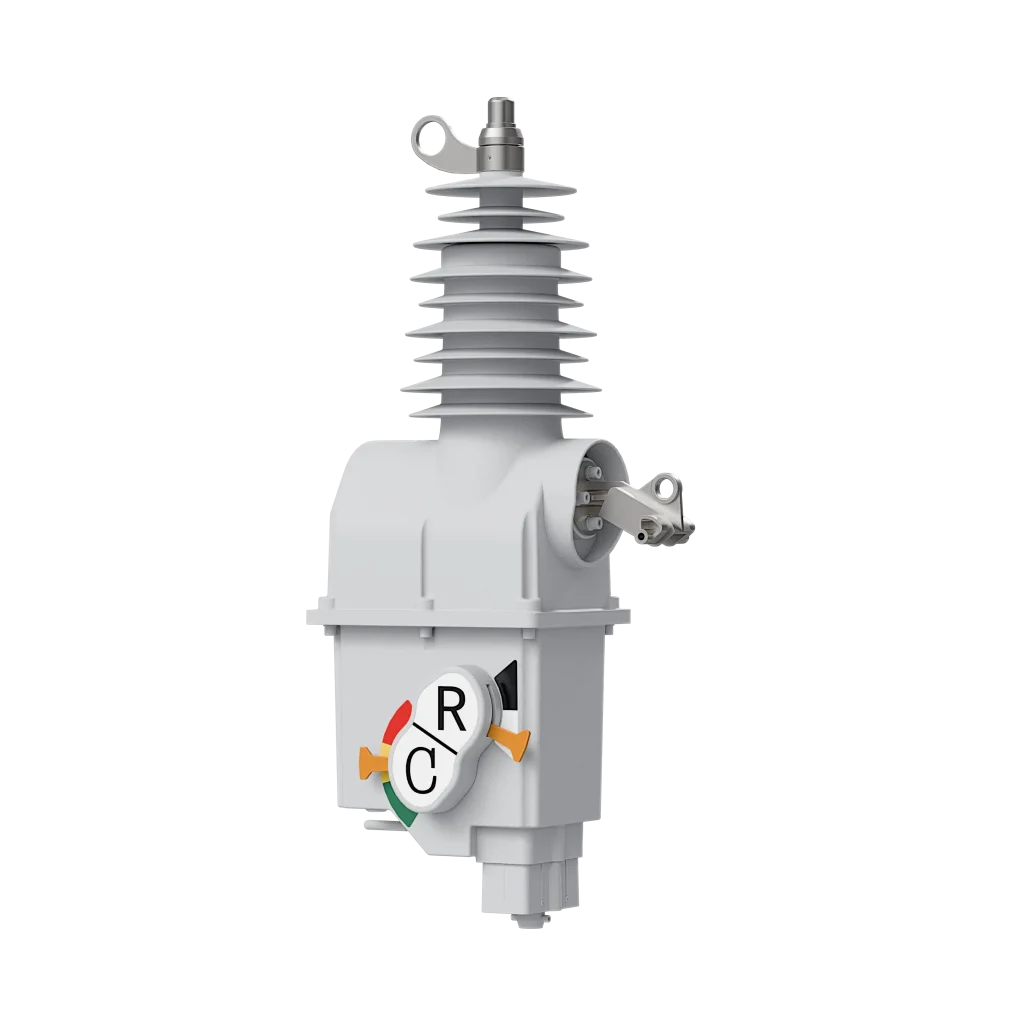

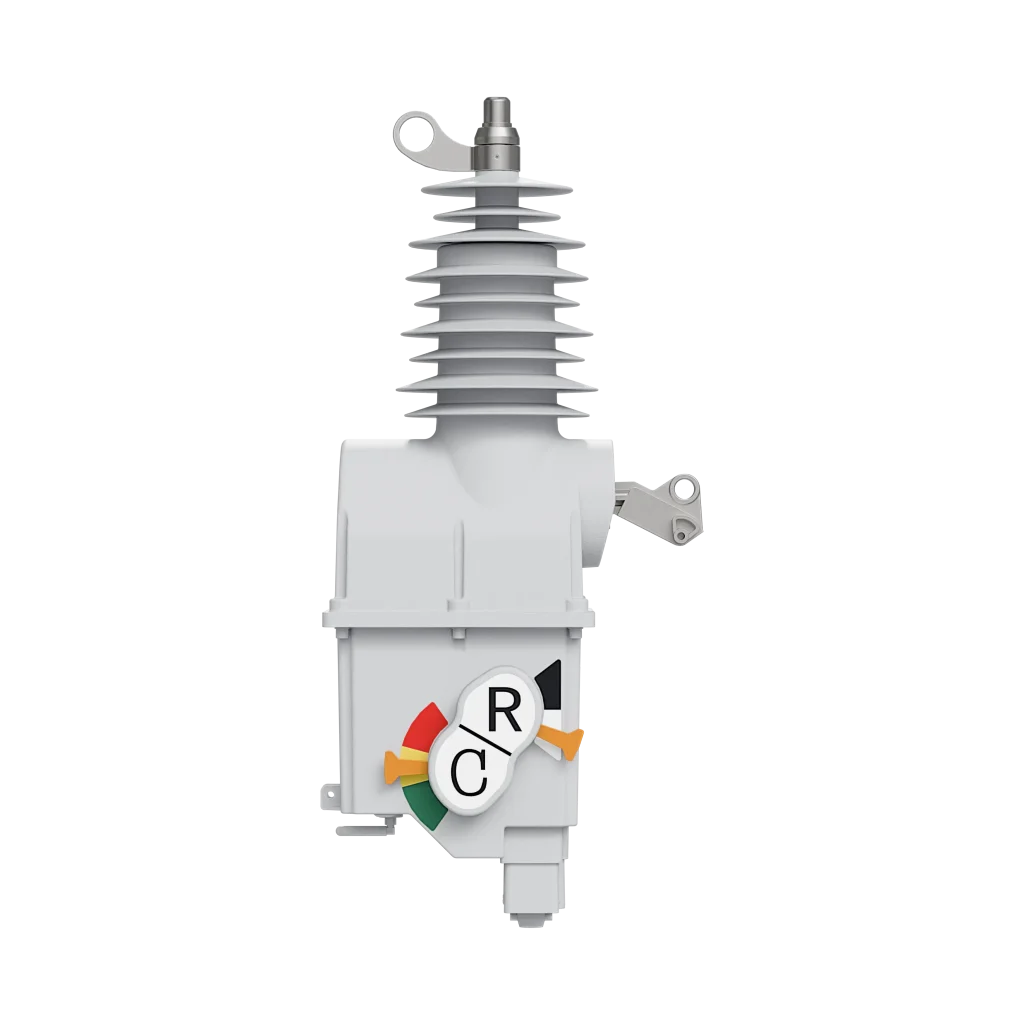

单相智能隔离式重合器
HXD820-29
单相重合器产品参数
| 项目 | HXD820-29 | HXD820-15 |
| 电压等级 | 27kV | 15.5kV |
| 额定频率 | 50Hz/60Hz | 50Hz/60Hz |
| 中性点接地方式 | 有效接地 | 有效接地 |
| 工频耐压 | 60kV (干式, 1min) | 50kV (干式, 1min) |
| 60kV (湿式, 10s) | 50kV (湿式, 10s) | |
| 雷电冲击耐受电压 | 150kV | 110kV |
| 额定电流 | 40/100/200A | 40/100/200A |
| 额定短路开断电流 | 6.3kA | 6.3kA |
| 短路开断次数 | 68 次 | 68 次 |
| 额定峰值耐受电流 | 16.4kA (100A/200A) | 16.4kA (100A/200A) |
| 10.4kA (40A) | 10.4kA (40A) | |
| 额定短路持续时间 | 1s (100A / 200A ) | 1s (100A / 200A ) |
| 0.5s (40A) | 0.5s (40A) | |
| 额定线路充电开断电流 | 10A | 10A |
| 额定电缆充电开合电流 | 25A | 25A |
| 额定操作序列 | O-t1-CO-t2-CO-t2-CO, t1 = 0.5s-30s | O-t1-CO-t2-CO-t2-CO, t1 = 0.5s-30s |
| t2 = 1s-30s 可调 | t2 = 1s-30s 可调 | |
| 最大复归时间 | 180s | 180s |
| 最小跳闸电流 | 2A - 6.3kA 可编程 | 2A - 6.3kA 可编程 |
| 最小线路电流-自供电 | 1.5A (40A / 100A) | 1.5A (40A / 100A) |
| 2A (200A) | 2A (200A) | |
| 机械寿命 | 10000 次 | 2000 次 |
| IP 防护等级 | IP66 | IP66 |
| 主回路电阻 | ≤4200 μΩ (40A) | ≤4200 μΩ (40A) |
| ≤1200 μΩ (100A) | ≤1200 μΩ (100A) | |
| ≤700 μΩ (200A) | ≤700 μΩ (200A) | |
| 局部放电量 1.1 Ur | ≤20 pC | ≤20 pC |
| 重量 | 12 kg | 12 kg |
| 保护功能 | 50 定时限过流保护 | 50 定时限过流保护 |
| 51 反时限过流保护 | 51 反时限过流保护 | |
| 79 自动重合器 | 79 自动重合器 | |
| 通讯接口 | LoRa | LoRa |
| 通讯频率 | 860MHz-935MHz | 860MHz-935MHz |
| 通讯协议 | 私有协议 | 私有协议 |
| 通讯工具 | 笔记本，SingleTool软件，LoRa收发器 | 笔记本，SingleTool软件，LoRa收发器 |
| 通讯距离 | 本地通讯，＜1km | 本地通讯，＜1km |
| 远程通讯 | 通过网关 | 通过网关 |
| 污秽等级 | 4 级 | 4 级 |
网关产品参数
| 项目 | 数据 | 备注 |
| 输入电压范围 | 90-265VAC | |
| 频率 | 50/60Hz | |
| 平均功耗 | ≤5W (PT) | 不包括通讯模块 |
| 通讯接口 | 串口和网口 | |
| 通讯协议 | Modbus、IEC 60870-5-101、IEC 60870-5-104、DNP3.0 LoRa 私有协议 | |
| 通讯距离 | 远程通讯 | 4G 信号覆盖范围内 |
| 单相重合器和网关的连接方式 | LoRa | |
| 外壳材质 | 304 不锈钢，厚度=2mm | |
| IP 防护等级 | IP66 | |
| 重量 (kg) | 40 | |
| 尺寸 (mm) | 730x411x255 | |
| 温度范围 | -40℃ - 70℃ | |
| 寿命 | 10 年 |
