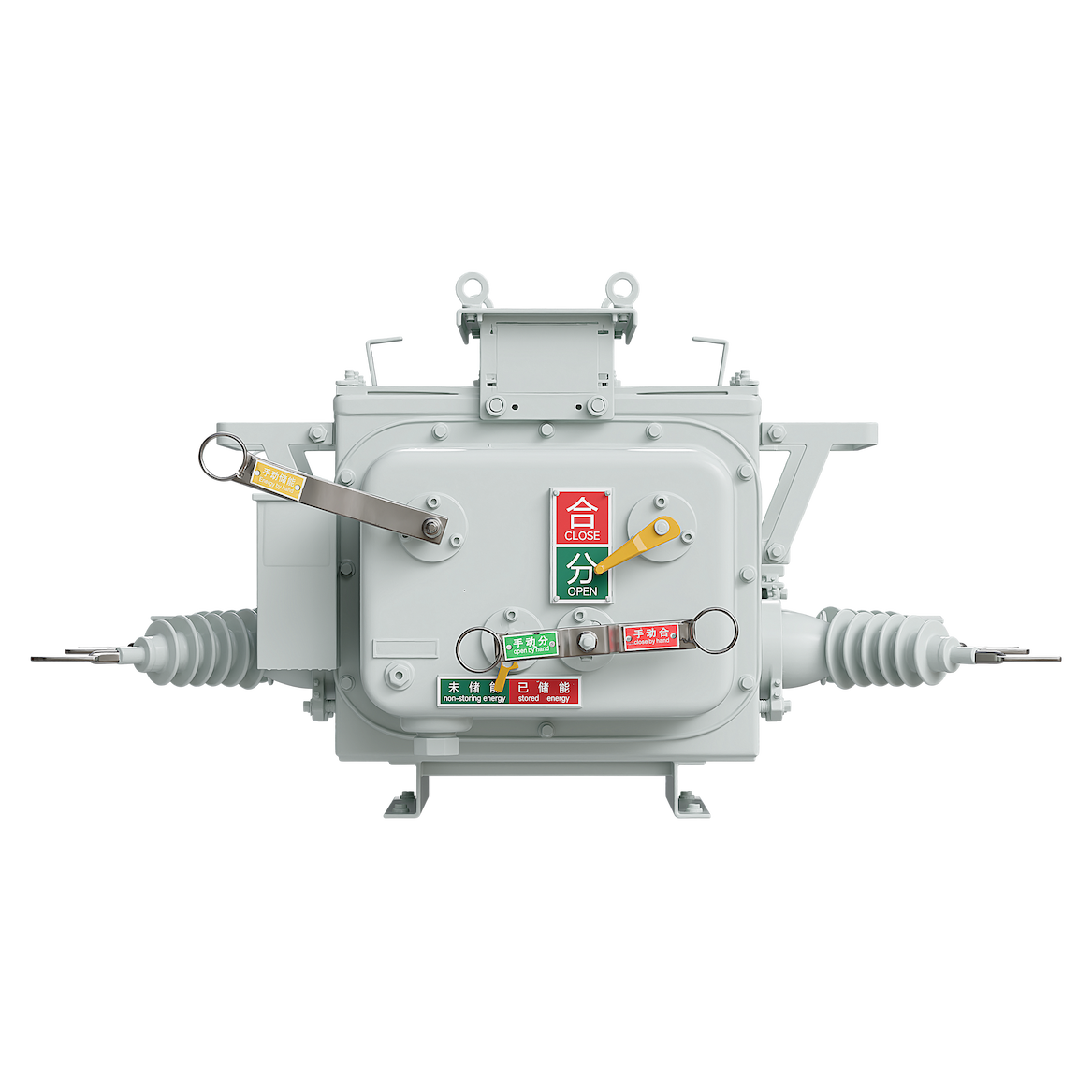

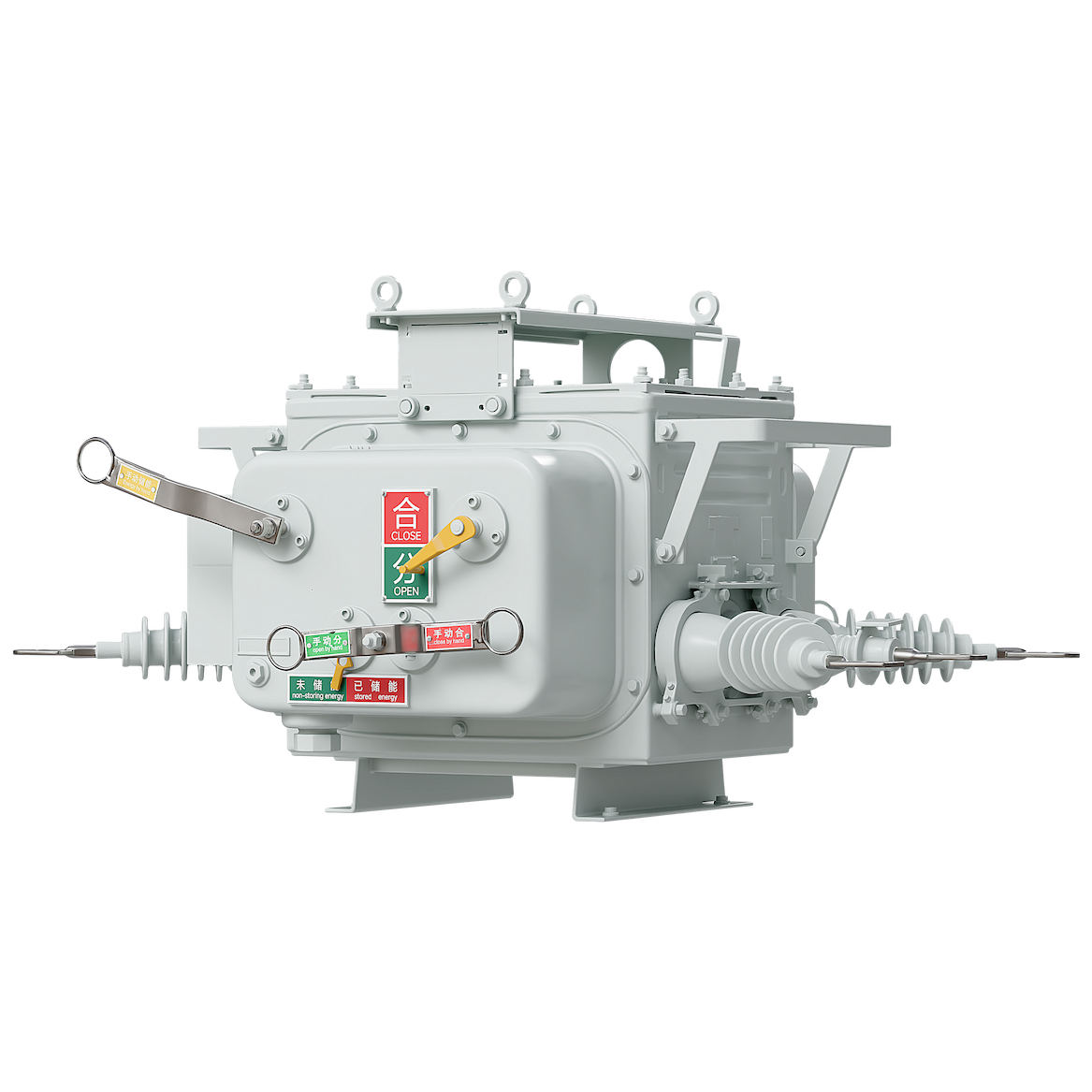

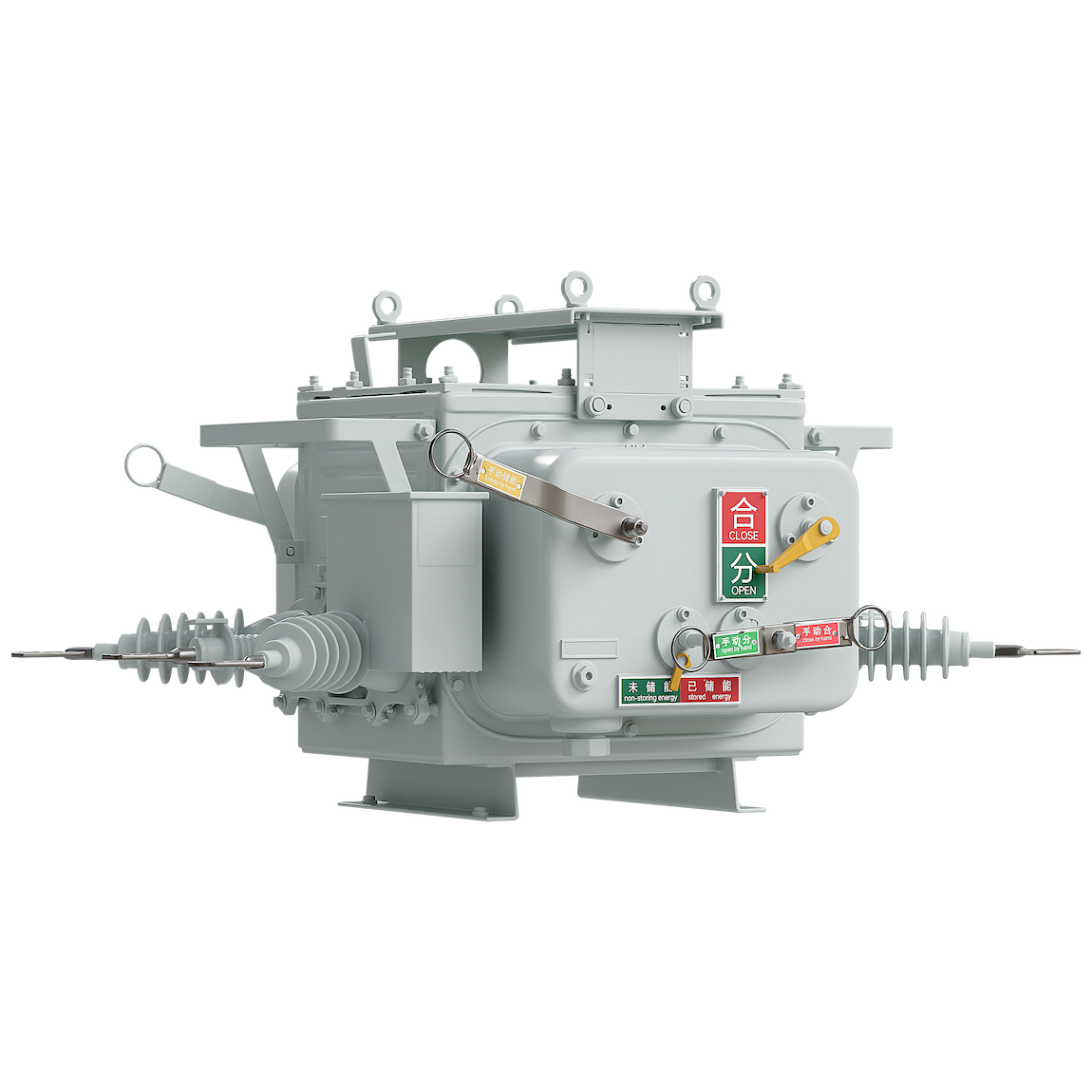

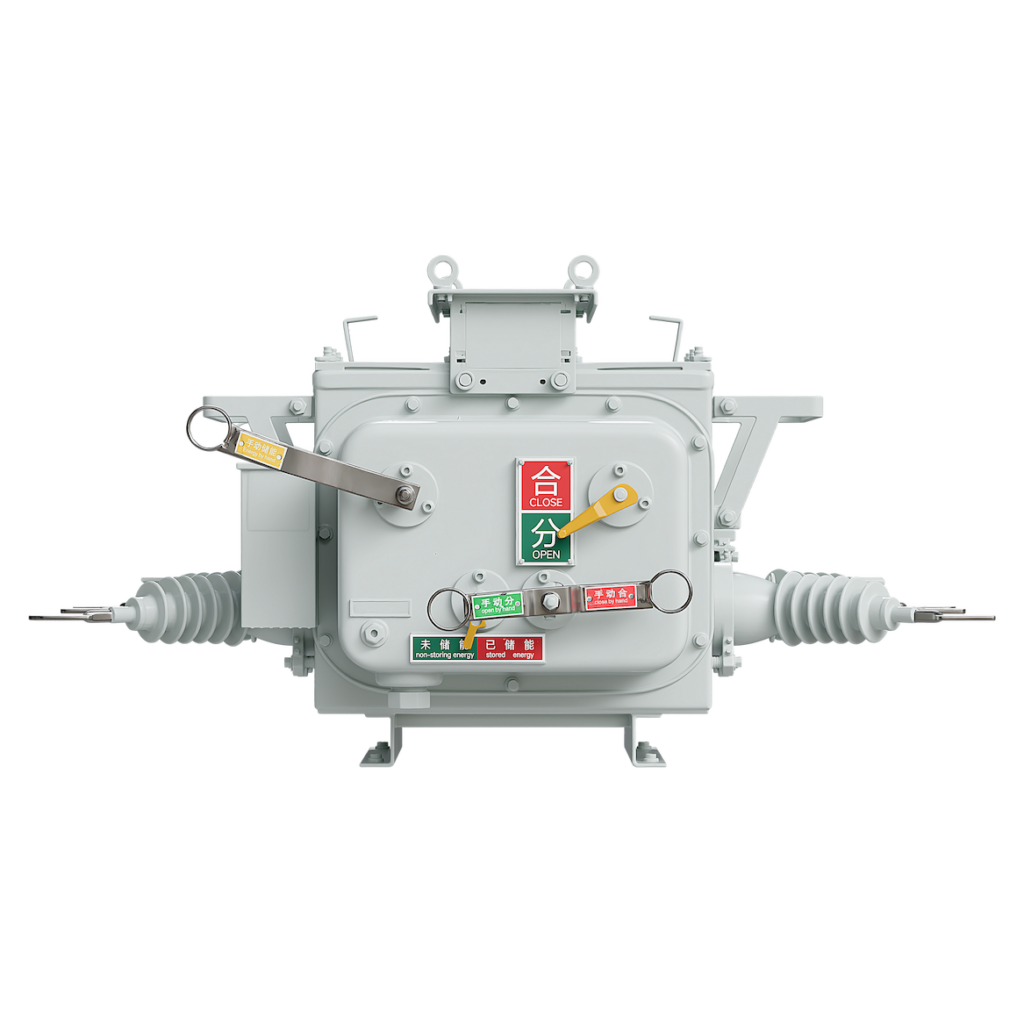

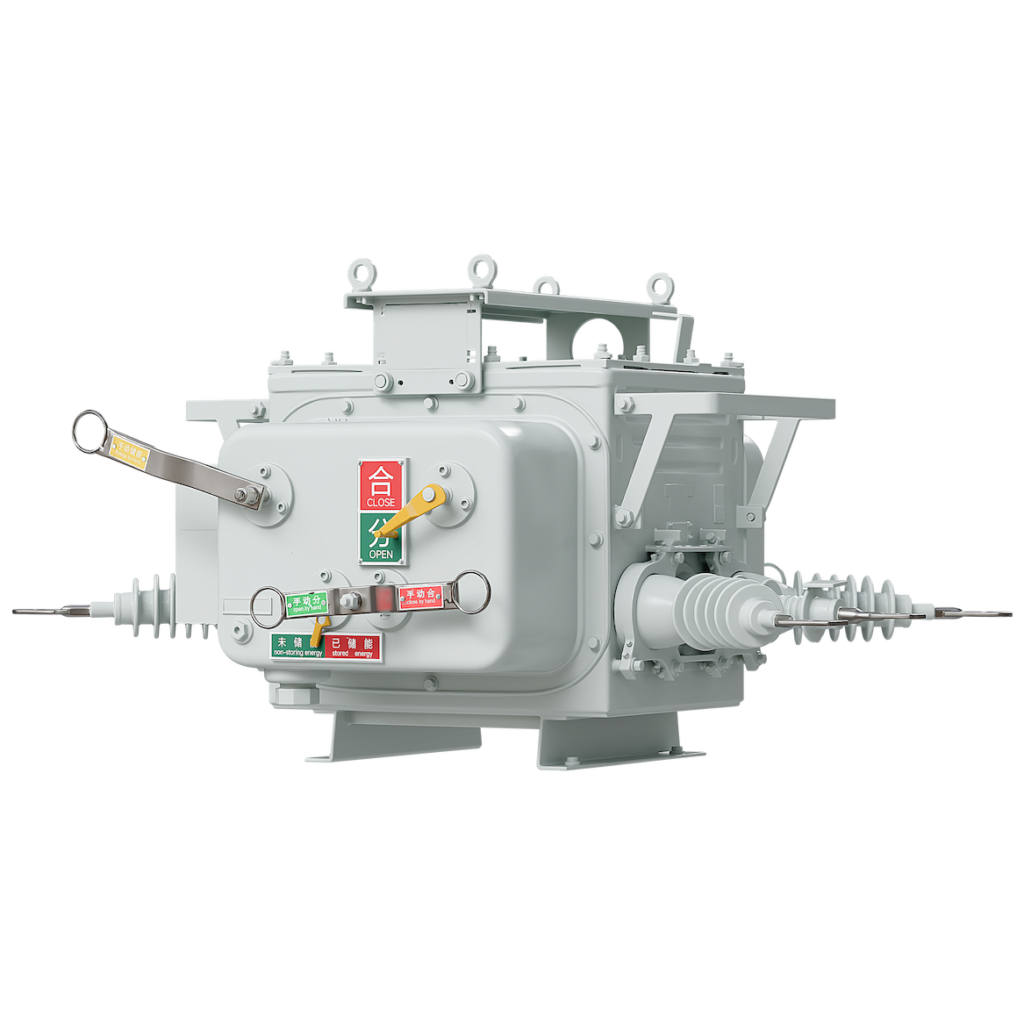

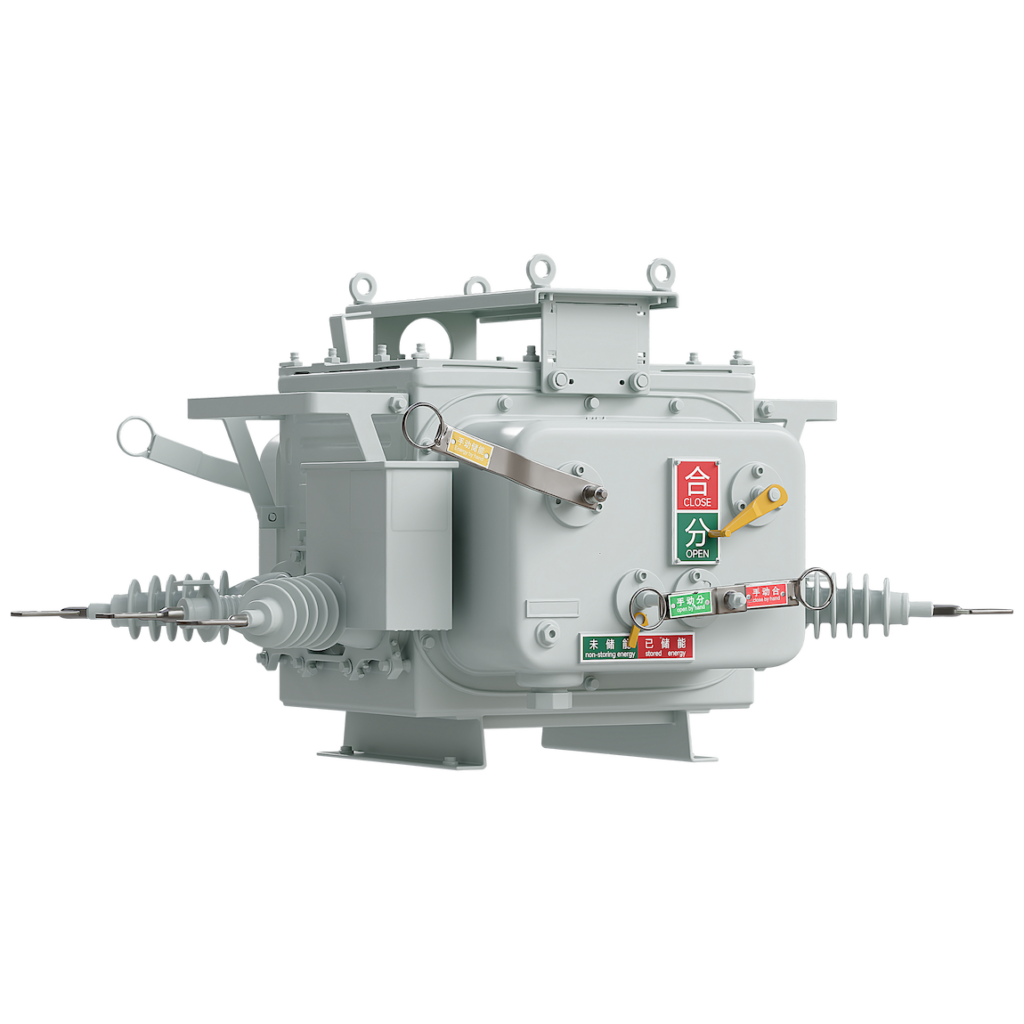

户外高压交流真空断路器
ZW20柱上断路器（12kV），支持手动／电动操作，可开断关合电流，适用于配电系统及农村电网。
产品描述
ZW20柱上断路器是额定电压12kV、三相交流50Hz的户外配电开关设备，断路器具有手动、电动两种操作方式，主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流，在变电站及工矿企业配电系统中广泛应用，更适用于农村电网及频繁操作的场所。
3D 模型加载中...
3D 模型加载失败，请检查 GLB 文件格式、压缩扩展或服务器响应。
产品优势

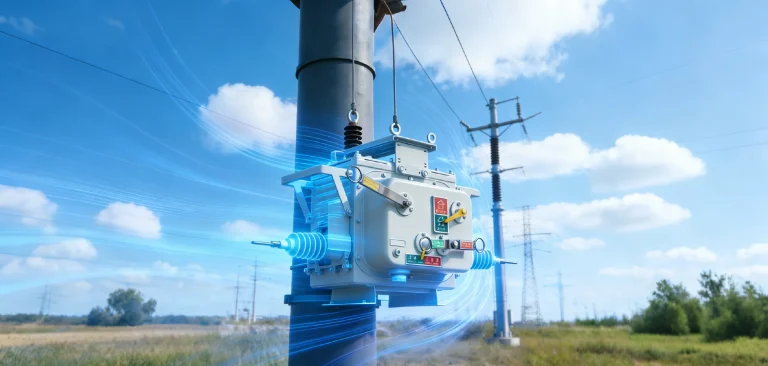

安装方式灵活
可灵活采用柱上吊装或座装安装方式。
密封性能可靠
SF6压力为“零”表压且采用成熟的密封结构技术，密封性能可靠，不易泄漏。
使用安全
在箱体顶部安装有防爆装置，即使内部发生故障，也不会有高温气体或飞溅物泄露。
户外高压交流真空断路器
（ZW20 Spring / Permanent Magnet Type）
ZW20 型号基本参数
| 参数项目 | 参数值 |
| 型号 | ZW20 |
| 操作方法 | 手动/电动 |
| 额定电压 | 12 kV |
| 额定频率 | 50 Hz |
| 额定电流 | 630 A |
| 额定短路开断电流 | 20, 25 kA |
| 额定峰值耐受电流（峰值） | 50, 63 kA |
| 额定短时耐受电流（4s） | 20, 25 kA |
| 额定短路关合电流（峰值） | 50, 63 kA |
| 额定电流开断次数 | 10000 次 |
| 额定短路开断电流开断次数 | 30 次 |
| 1分钟工频耐受电压（相间、相对地） | 42 kV |
| 1分钟工频耐受电压（断口） | 48 kV |
| 1分钟工频耐受电压（二次回路） | 2 kV |
| 雷电冲击耐受电压（峰值，相间、相对地） | 75 kV |
| 雷电冲击耐受电压（峰值，断口） | 85 kV |
| 机械寿命 | 10000 次 |
机械特性
| 参数名称 | 单位 | 数据 |
| 触头开距 | mm | 9 ± 1 |
| 触头超行程 | mm | 3⁺¹₋₀.₅ |
| 平均分闸速度 | m/s | 1.1 ± 0.2 |
| 平均合闸速度 | m/s | 0.6 ± 0.2 |
| 触头合闸弹跳时间 | ms | ≤ 2 |
| 外部相间中心距离 | mm | 275 ± 1 |
| 三相分/合闸不同期性 | ms | ≤ 2 |
| 各相主回路电阻 | μΩ | ≤ 140 |
| 合闸时间 | ms | 20 ~ 60 |
| 分闸时间 | ms | 20 ~ 45 |
| SF₆气体额定压力（表压） | MPa | “0” |
| 外部带电空气绝缘距离 | mm | 240 ± 2 |
操作电源与电机参数
| 参数名称 | 单位 | 数据（AC220） | 数据（DC220） | 数据（DC24） |
| 储能电机电压 | V | AC220 | DC220 | DC24 |
| 储能电机额定功率 | W | ≯40 | ≯40 | ≯40 |
| 合闸操作电压 | V | AC220 | DC220 | DC24 |
| 分闸操作电压 | V | AC220 | DC220 | DC24 |
