深度融合柱上断路器

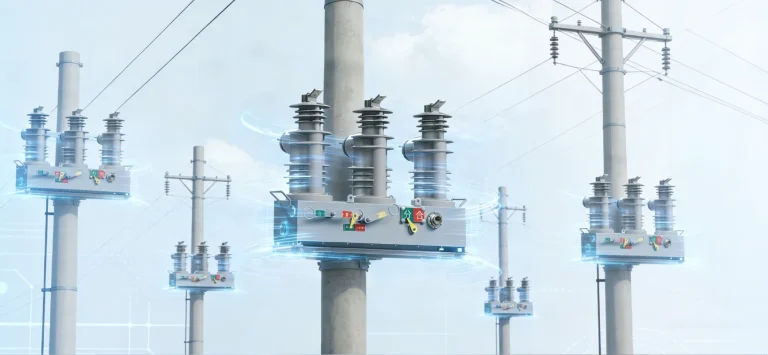

专为12kV配网架空线路设计，适应恶劣环境与频繁操作，守护电网稳定运行。
产品描述

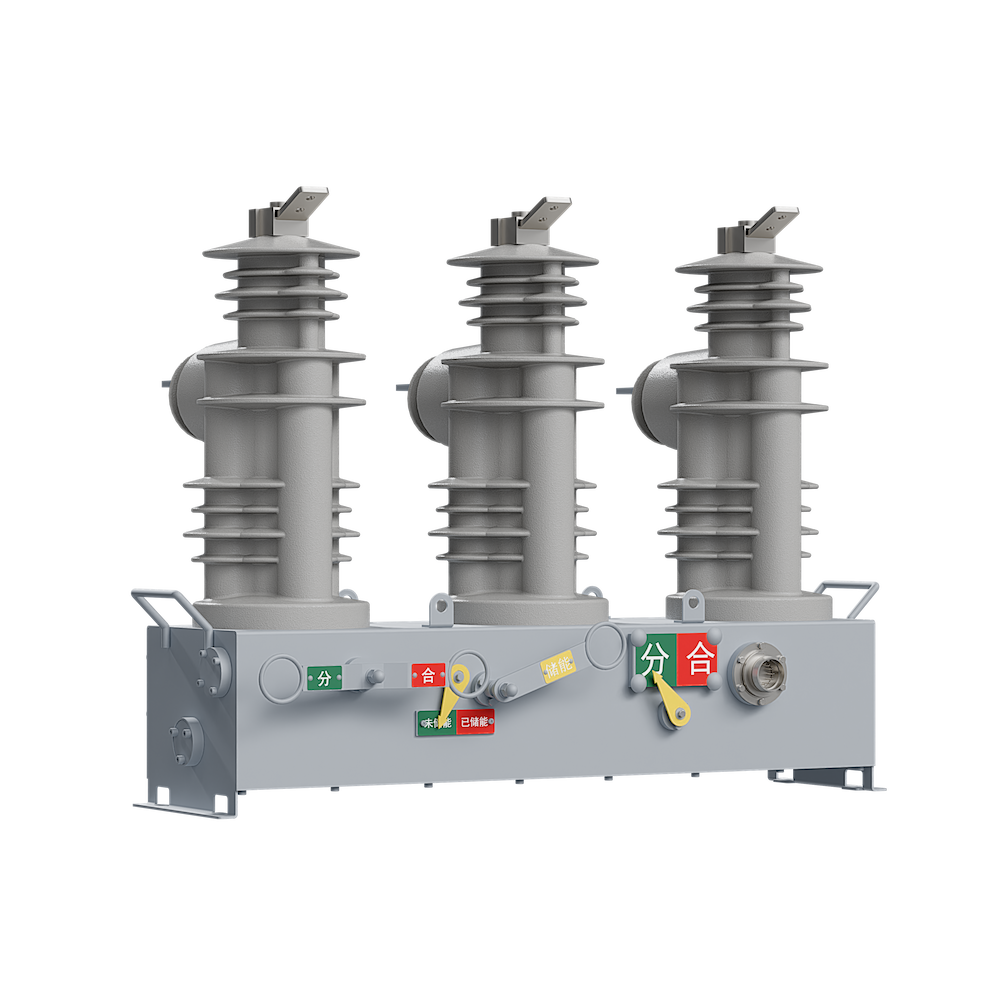

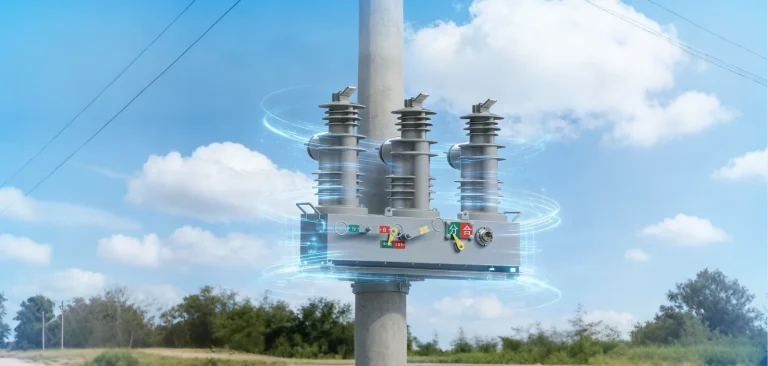

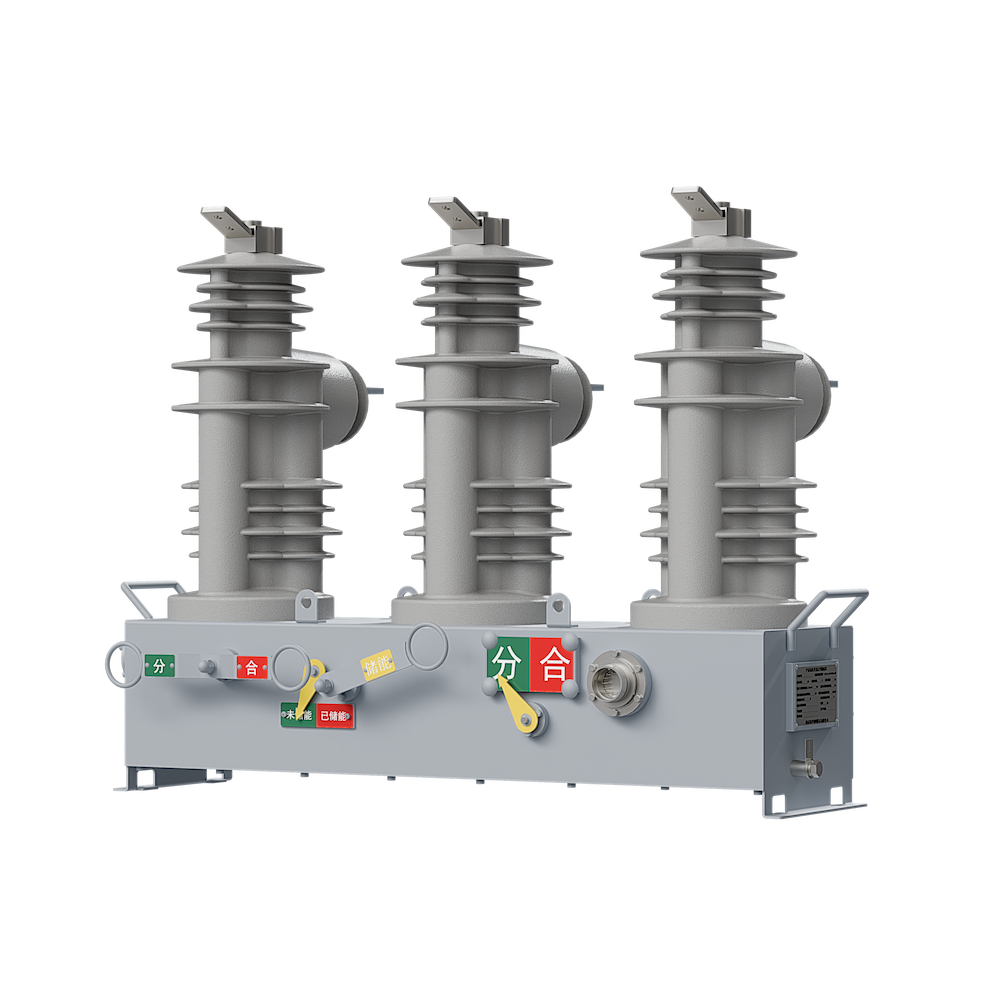

HXV8柱上断路器是我司根据国网市场需求研发设计的户外开关设备，用于三相交流50Hz，额定电压12kV配网架空线路的控制和保护，在满足常规用户需求的同时，也适用于频繁操作和环境条件比较恶劣的场所。
3D 模型加载中...
3D 模型加载失败，请检查 GLB 文件格式、压缩扩展或服务器响应。
产品优势
独立支柱
单相独立支柱式结构设计。
相距适配
满足不同相间距技术方案。
同轴直动
同轴直动刀闸，断口距离大。
弹簧触指
直动刀闸动导电部位采用皱青铜弹簧触指。
全封绝缘

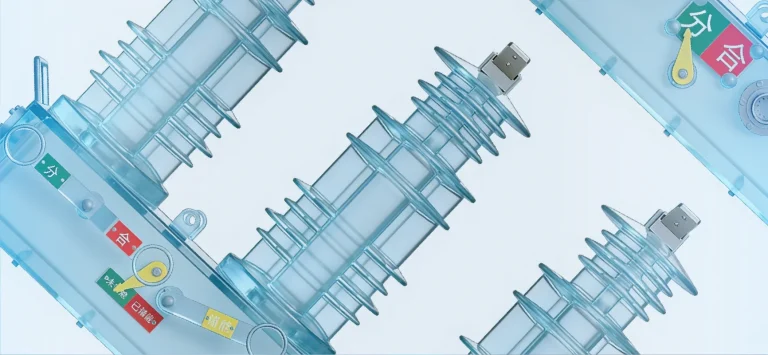

全密封绝缘外壳采用高耐候性户外环氧树脂浇注成型。
免维长寿
机械寿命长，免维修。

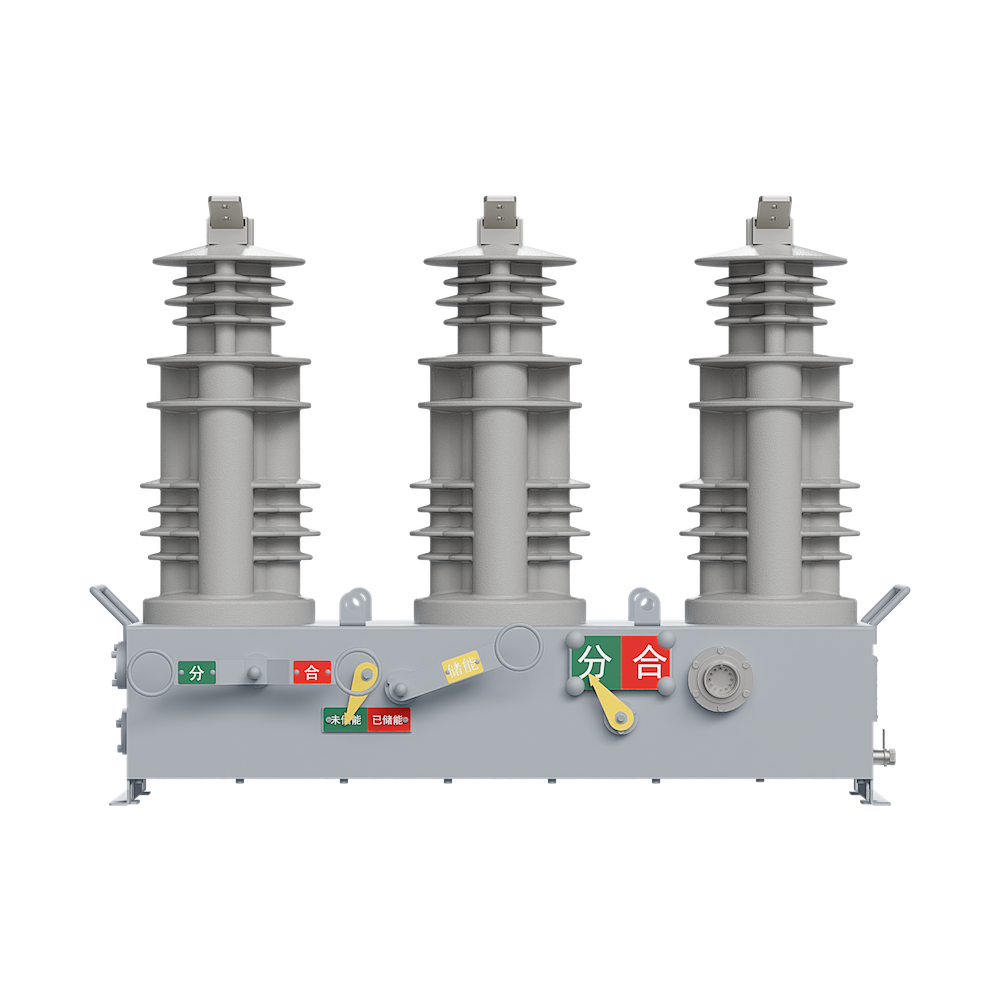

深度融合柱上断路器
HXV8-12
技术参数
| 参数名称 | 单位 | 数值或说明 | |
| 额定电压 | kV | 12 | |
| 额定绝缘水平 | 1min 工频耐受电压（相间、相地(湿试)/断口） | kV | 42/48 |
| 雷电冲击耐受电压（相间、相地/断口） | kV | 75/85 | |
| 额定频率 | Hz | 50 | |
| 额定电流 | A | 630 | |
| 额定短时耐受电流 | kA | 20 | |
| 额定峰值耐受电流 | kA | 50 | |
| 额定短路电流持续时间 | s | 4 | |
| 额定短路电流开断次数 | 次 | 30 | |
| 额定短路开断电流 | 交流分量有效值 | kA | 20 |
| 直流分量百分数 | 52% | ||
| 额定操作顺序 | 0-0.3s-C0-180s-C0 | ||
| 额定短路关合电流 | kA | 50 | |
| 额定失步开断电流 | kA | 5 | |
| 额定异相开断电流 | kA | 17.4 | |
| 额定容性开合电流（C2级） | 额定电缆充电开断电流（有效值） | A | 25 |
| 额定主回路电阻 | μ Ω | ≤80 | |
| 机械寿命 | 断路器 | 次 | 12000 |
| 二次回路1min工频耐压 | kV | 2 | |
| 辅助及控制回路 | 额定电源电压 | V | DC: 24或其他 |
| 额定电源频率 | Hz | 50 | |
| 整机局部放电量（1.1Ur） | pC | ≤20 | |
| 断路器外壳防护等级 | IP67 | ||
| 电流传感器 | 相电流（变比） | 600A/1V | |
| 零序电流（变比） | 20A/0.2V | ||
| 相电流（准确级） | 保护5P10级，计量0.5S三合一兼容 | ||
| 零序电流（准确级） | <1%(1%~120% In)，保护10P10 | ||
| 负载阻抗 | ≥20kΩ | ||
| 实现方式 | 低功耗电磁式 | ||
| 温度范围 | -40℃~70℃ | ||
| 电压传感器 | 相电压（变比） | (10kV/√3)/(3.25V/√3) | |
| 零序电压（变比） | (10kV/√3)/(6.5V/√3) | ||
| 相电压（准确级） | 0.5级 | ||
| 零序电压（准确级） | 3P级 | ||
| 负载阻抗 | ≥1MΩ | ||
| 实现方式 | 电容分压 | ||
| 温度范围 | -40℃~70℃ | ||
| 取能传感器 | 额定一次输入电压 | kV | 10kV/√3 |
| 额定二次输出电压 | AC190V | ||
| 单侧额定单相总取能功率 | 6 |
机械参数
| 项目 | 单位 | 参数 |
| 触头开距 S | mm | 9 ± 1 |
| 触头超行程 L1 | mm | 3 ± 1 |
| 分闸速度（刚分后 6 mm） | m/s | 1.2 ± 0.2 |
| 合闸速度（刚合前 6 mm） | m/s | 0.8 ± 0.2 |
| 分闸时间 | ms | 20 ~ 60 |
| 合闸时间 | ms | 30 ~ 70 |
| 三相分合闸不同期性 | ms | ≤ 2 |
| 触头合闸弹跳时间 | ms | ≤ 2 |
