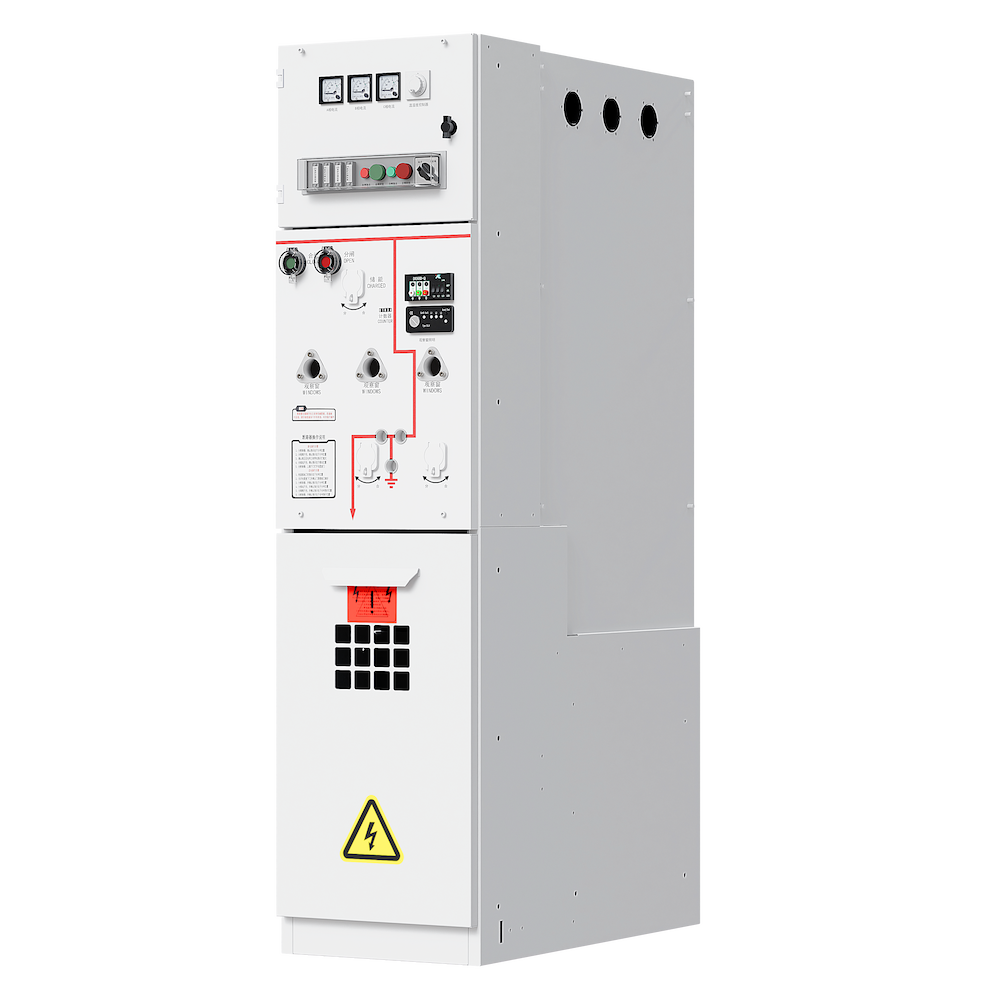

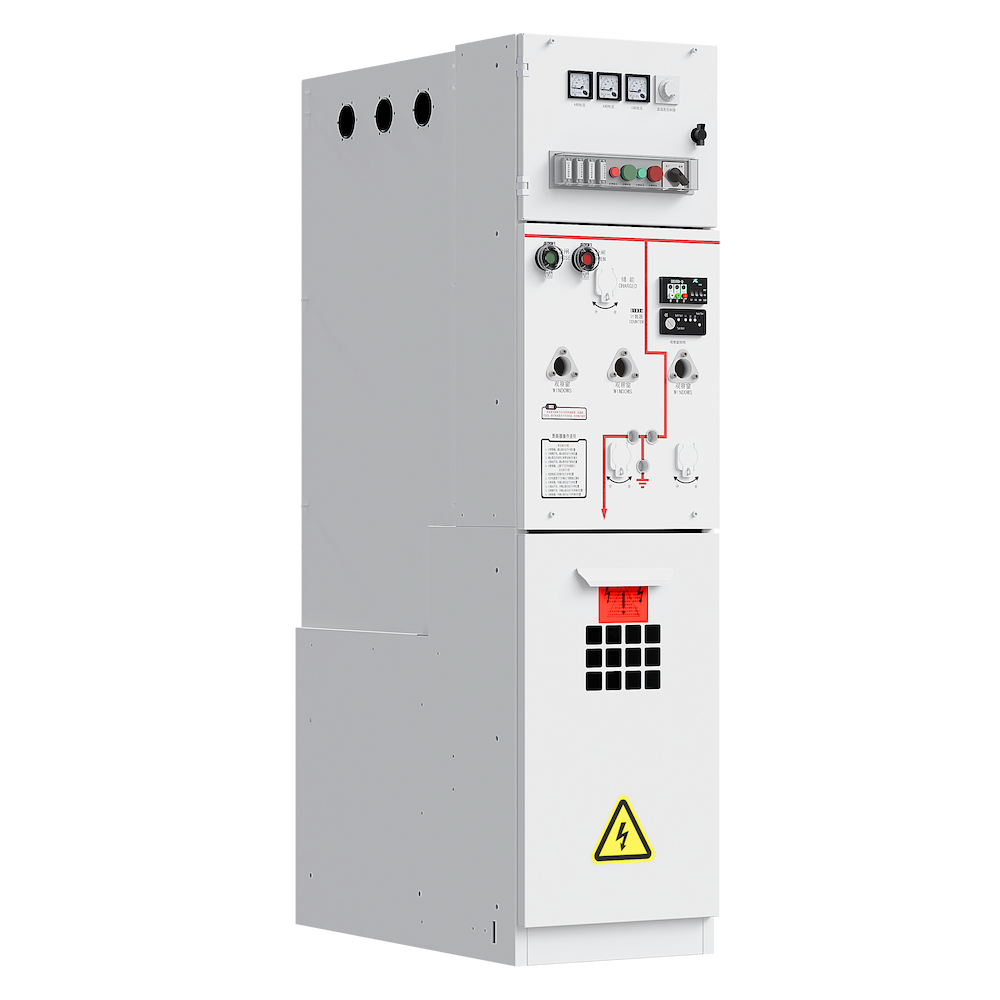

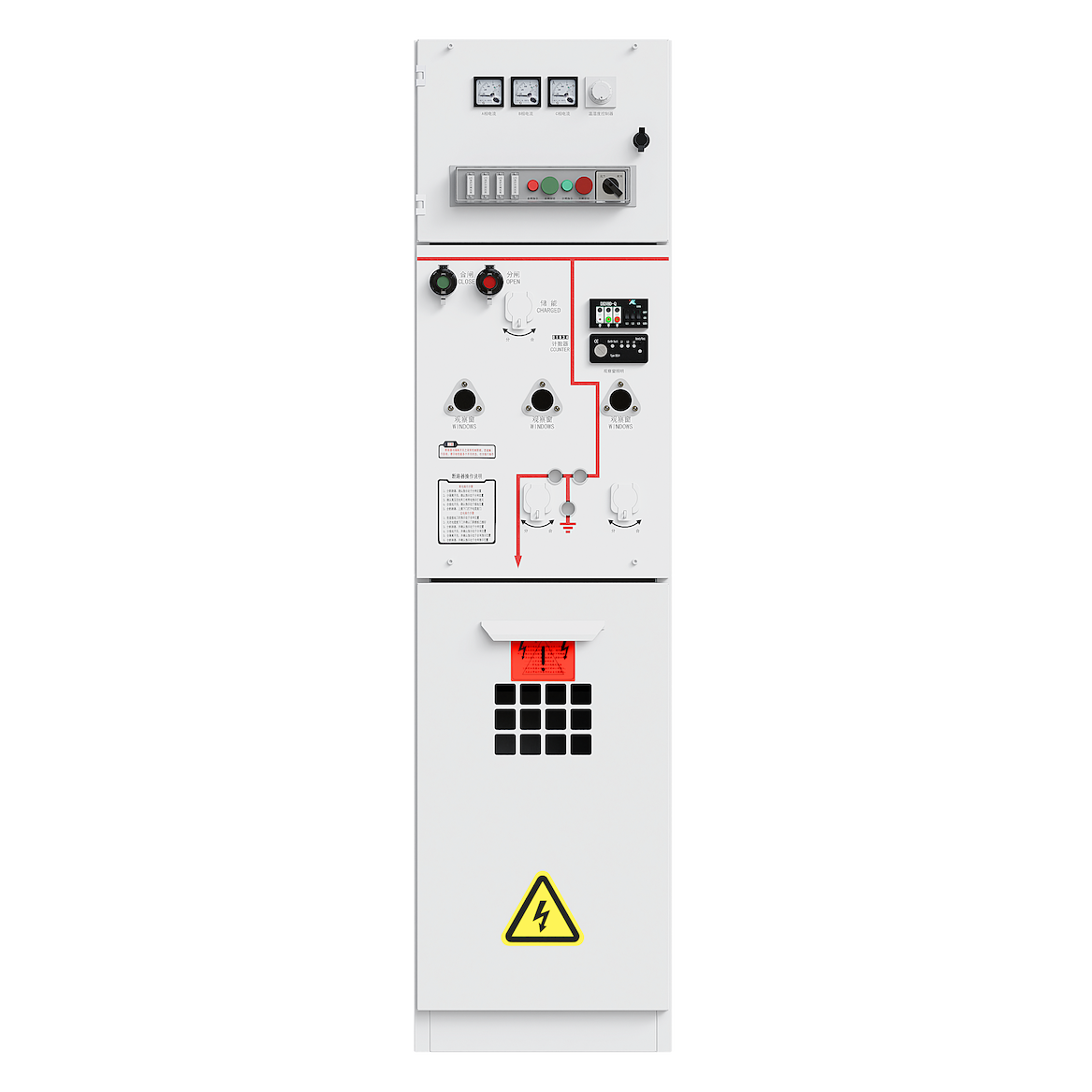

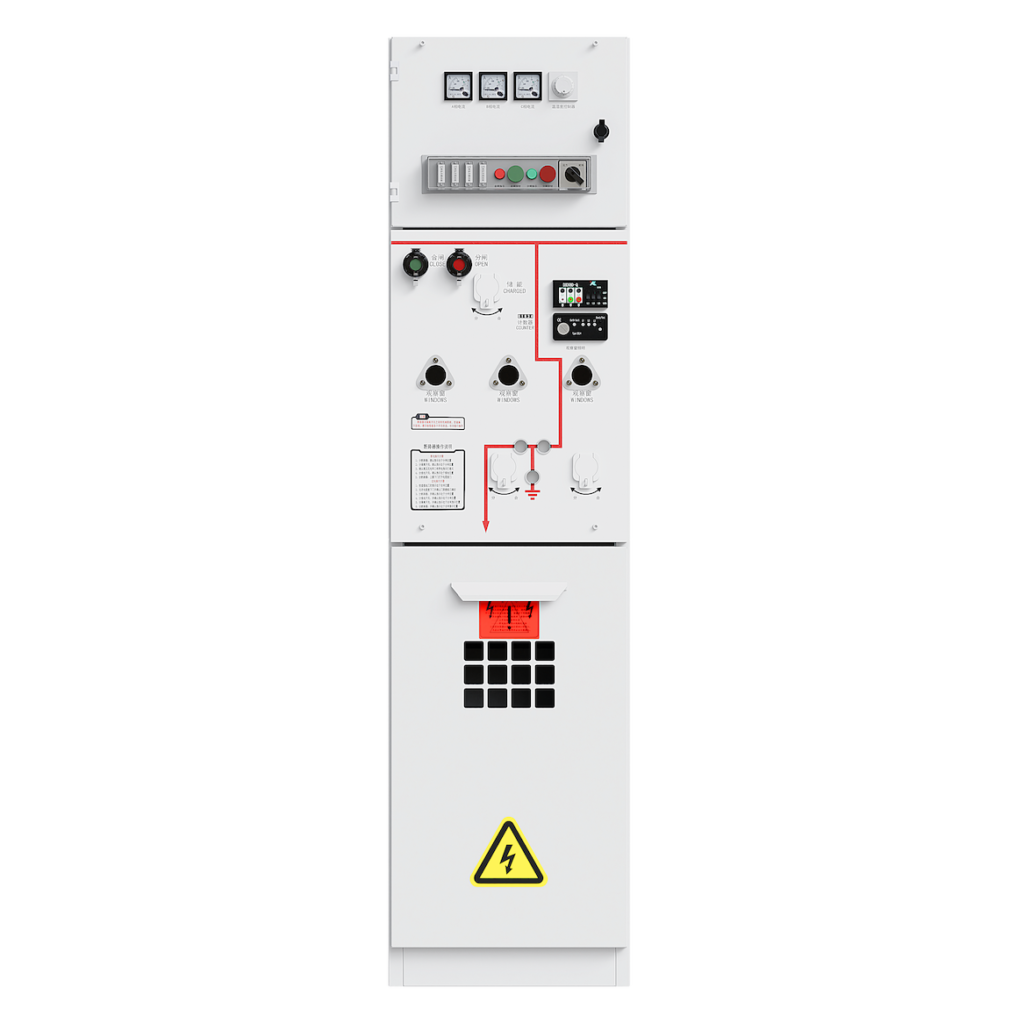

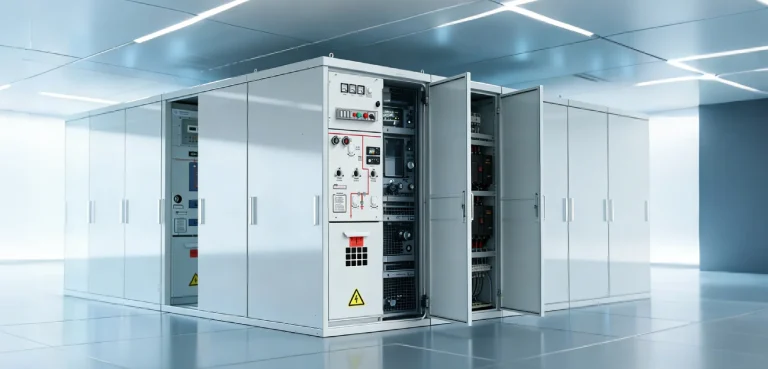

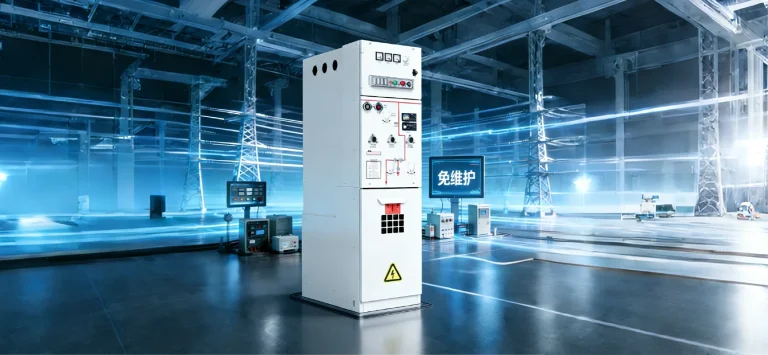

固体绝缘环网柜
HXGN☐-12
导电部分全固封、局放小于20pC、真空灭弧、可实现配网自动化，适用于多类电力场景的新型环保全绝缘固体绝缘开关设备。
产品描述
开关内所有导电部分固封在固体绝缘设备材料中，绝缘性能良好，整体局放小于20pC，是一种新型的环保、全绝缘、全封闭的金属封闭开关设备。主开关采用真空灭弧，相邻柜体采用绝缘母线连接，有断路器柜、负荷开关柜、负荷开关+熔断器组合电器柜、PT柜和计量柜等产品方案，可配置保护装置实现配网自动化。适用于小型二次配电站、开闭所、小区、企业、铁路等电力系统配电场合。
产品优势
环境友好
取消SF6气体绝缘，对环境无污染。
产品紧凑
采用全绝缘技术，结构紧凑。
密封性能好
采用符合DIN47636标准的连接套管，主回路防护等级达到IP67，具备抗凝胶和短时抗洪水功能。
绝缘性能好
自动压力凝胶技术，母线与高压开关的活动部件均密封在环氧树脂浇铸而成的壳体之中，局放≤20pC。
良好的拓展性
采用模块化结构设计，可根据需要加配各种单元模块，不同模块可任意组合形成环网柜、降低投资成本。
免维护
采用高性能低磨损的真空灭弧室，配套可靠的弹簧操作机构，保证设备在20年内免维护。
功能扩展方便
可方便升级配网自动化功能。
经济效益好
体积小、占地面积小、减少投资。
固体绝缘环网柜
HXGN☐-12
技术参数
| 技术参数 | 项目 | 数值 | ||
| 12kV负荷开关 | 12kV组合电器 | 12kV断路器 | ||
| 额定电压 kV | 12 | 12 | 12 | |
| 额定电流 A | 630 | 630 | 630 | |
| 额定频率 Hz | 50 | 50 | 50 | |
| 额定短路开断电流 kA | 31.5 | 25 | ||
| 额定转移电流 | 3150 | |||
| 额定工频1min耐受电压 | 相对地/相间 kV | 42 | 42 | 42 |
| 断口间 kV | 48 | 48 | 48 | |
| 额定雷电冲击耐受电压峰值 | 相对地/相间 kV | 75 | 75 | 75 |
| 断口间 kV | 85 | 85 | 85 | |
| 额定短时耐受电流及持续时间 kA s | 20/4 | 25/4 | ||
| 额定峰值耐受电流 kA | 50 | 63 | ||
| 额定短路关合电流 kA | 50 | 63 | ||
| 机械寿命 times | 5000 | 5000 | 20000 |
配套DTU技术参数
| 项目 | 配置 |
| 电源 | AC DC220V 后备电源 |
| AC DC110V 后备电源 | |
| 最大监控数量 | 数字量输入通道 105 |
| 交流模拟量输入通道 56 | |
| 直流模拟量输入通道 2 | |
| 数字量输出通道 34 | |
| 线路/开关监控数量 16 | |
| 通信接口 | 2路以太网、4路RS232/RS485 |
| DLT634.5101、DLT634.5104、ModBUS、DNP3.0 | |
| 继电保护 | 相间短路及单相接地故障监测 |
| 三段三相过流及两段零序过流、重合闸、后加速 | |
| 故障录波 | 采样频率6.4KHz、1128点/周波 |
| 周波数量可配，Comtrade 1999标准格式 | |
| 历史数据存储 | 事件顺序记录、遥控操作记录 |
| 负荷曲线、定点及极值纪录 | |
| 故障录波记录 | |
| 信息安全 | 专用安全芯片硬件加密 |
| X.509 标准格式 SM2 数字证书 | |
| 性能指标 | 模拟量精度 电压电流 0.5%，其他1% |
| 遥信分辨率 2ms |
产品尺寸与包装
| 名称 | 固体绝缘环网柜（三间隔拼柜为例） |
| 设备尺寸 | 1500 × 1100 × 2000 |
| 包装方式 | 木钢边箱 |
| 包装尺寸（mm） | 1900 × 1500 × 2200 |
| 包装重量（kg） | 650 |
| 20 尺柜可装量 | 3 |
| 长 × 宽 × 高 5.89 × 2.39 × 2.69 m | |
| 40 尺柜可装量 | 7 |
| 长 × 宽 × 高 12.03 × 2.35 × 2.69 m |
