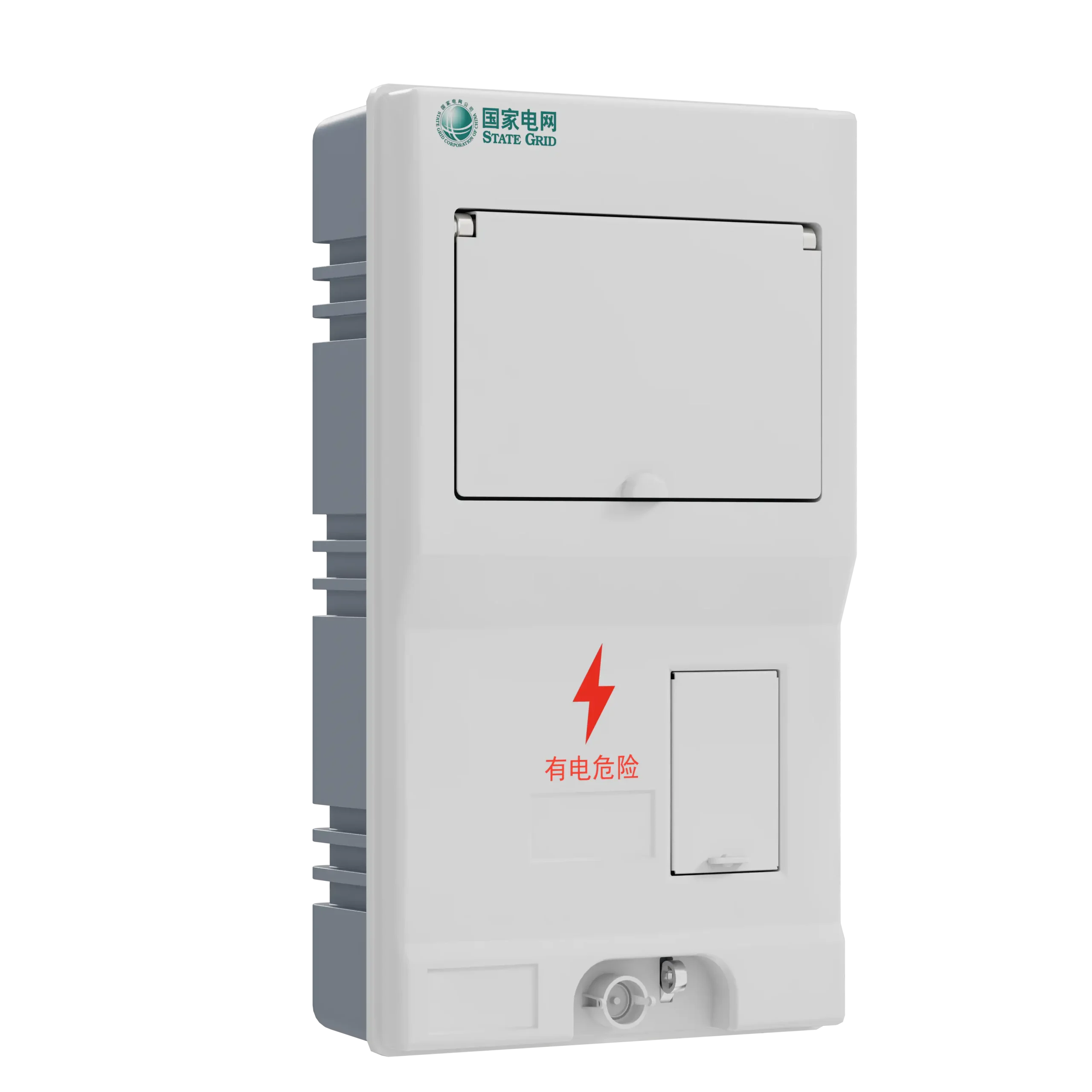

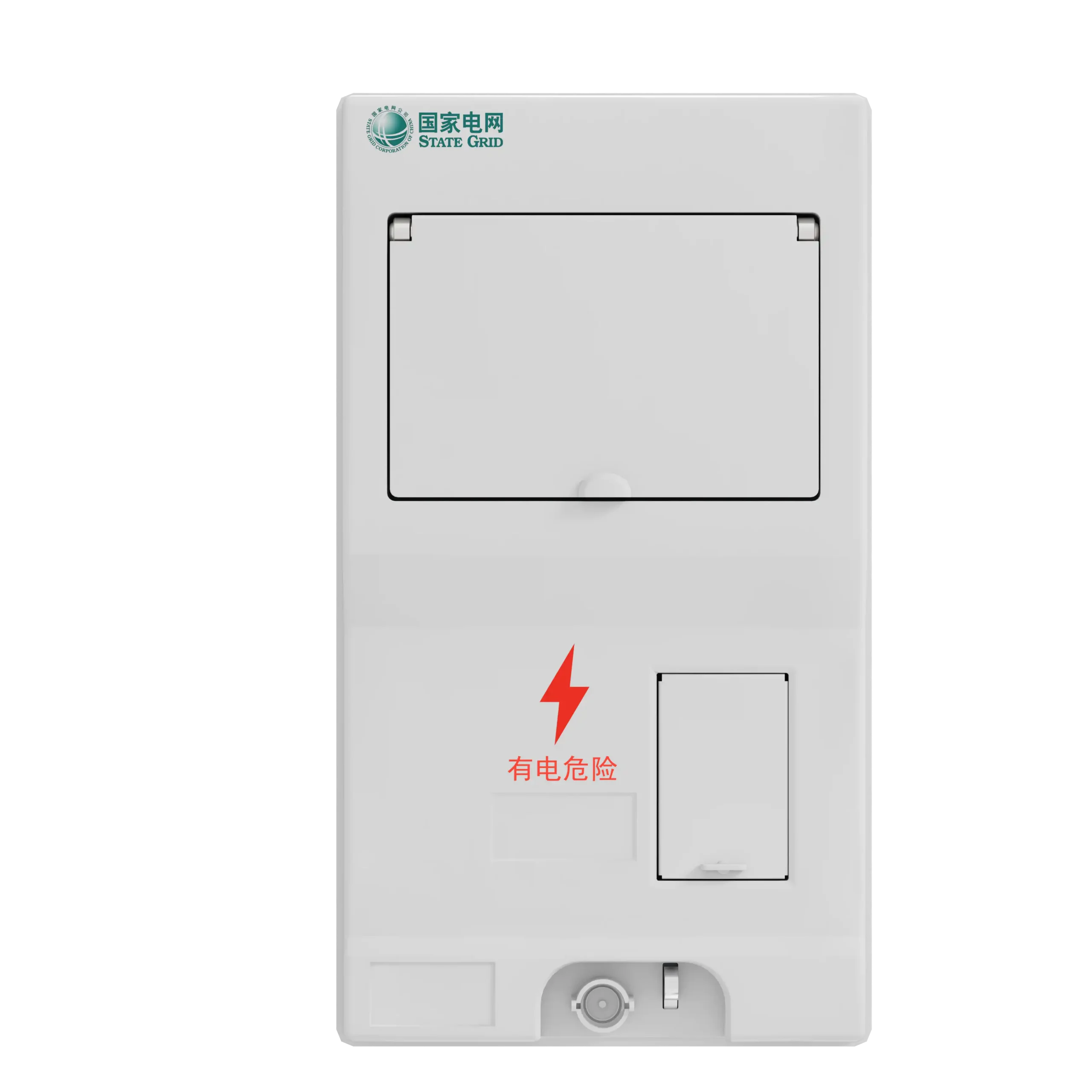

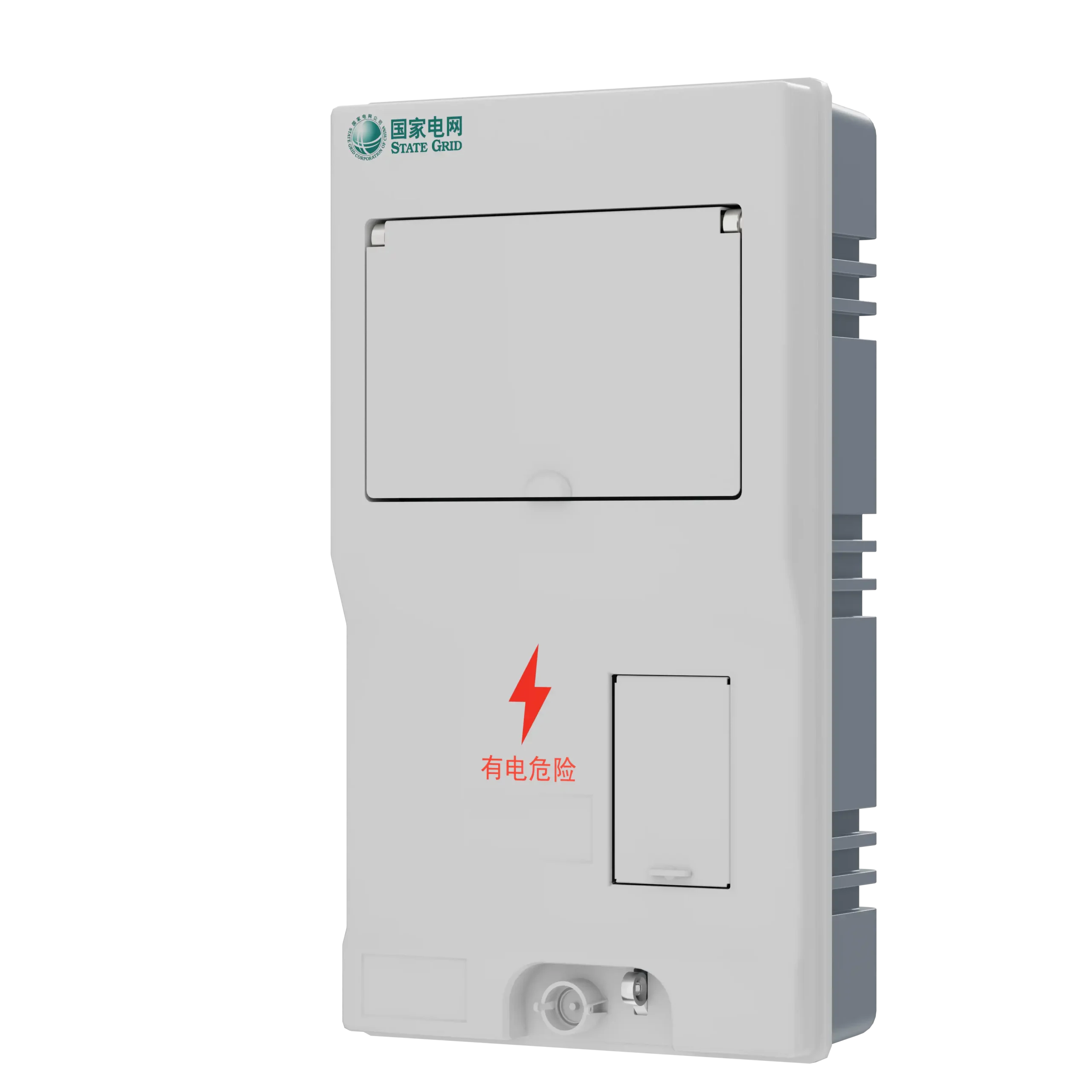

国网PC系列单相1表位计量箱
PC单相1表位计量箱是用于220及以下低压电能计量的箱型成套装置，主要用于安装电能表等核心计量元器件，满足电能计量、防窃电及远程抄表等功能需求。
产品描述
非金属表箱（PC+ABS材料）
悬挂式或落地式安装，需使用内置膨胀螺栓固定。
户外安装需满足IP34D防护等级，户内不低于IP20。
产品优势
电能计量
集成电能表、电压互感器、电流互感器等设备，实现对有功电能和无功电能的精确计量。
防窃电设计
部分型号（如预付费计量箱）通过智能断路器、电子锁等技术，杜绝外部窃电风险。
远程管理
支持远程预付费购电、负荷监控及欠费断电等功能，便于电力部门管理。
直接接入式
适用于单相或三相电能表，无需互感器。
国网PC系列单相1表位计量箱
HLD-PXD1.R010
HLD-PXD1.R010单相一表位计量箱
| 额定电压 | 380V |
| 额定绝缘电压 | 690V |
| 绝缘电阻 | 690V |
| 材质 | 不锈钢 |
| 频率 | 50Hz |
| 防护等级满足 | IP34D |
| 进线电流 | 100~63A |
| 出线回路数 | 1回路 |
| 出线电流 | 满足80~6A |
| 外形尺寸(高x宽x深)mm | 620x350x140 |
主要配置
| 配置 | 名称 | 规格 | 数 量 |
| 表前配置 | 隔离开关 | NH2-125/4P 100A | 1 |
| 表窒配置 | 接插件 | YD-S1 100A | 1 |
| 表后配置 | 微型重合闸 | NBP-100NZS/4P 100A | 1 |
