国网金属系列单相9表位计量箱
金属单相9表位计量箱是用于380，220V及以下低压电能计量的箱型成套装置，主要用于安装电能表等核心计量元器件，满足电能计量、防窃电及远程抄表等功能需求。
产品描述
金属表箱（热镀锌、不锈钢）
悬挂式或落地式安装，需使用内置膨胀螺栓固定。
户外安装需满足IP34D防护等级，户内不低于IP20。
产品优势
电能计量
集成电能表、电压互感器、电流互感器等设备，实现对有功电能和无功电能的精确计量。
防窃电设计
部分型号（如预付费计量箱）通过智能断路器、电子锁等技术，杜绝外部窃电风险。
远程管理
支持远程预付费购电、负荷监控及欠费断电等功能，便于电力部门管理。
直接接入式
适用于单相或三相电能表，无需互感器。

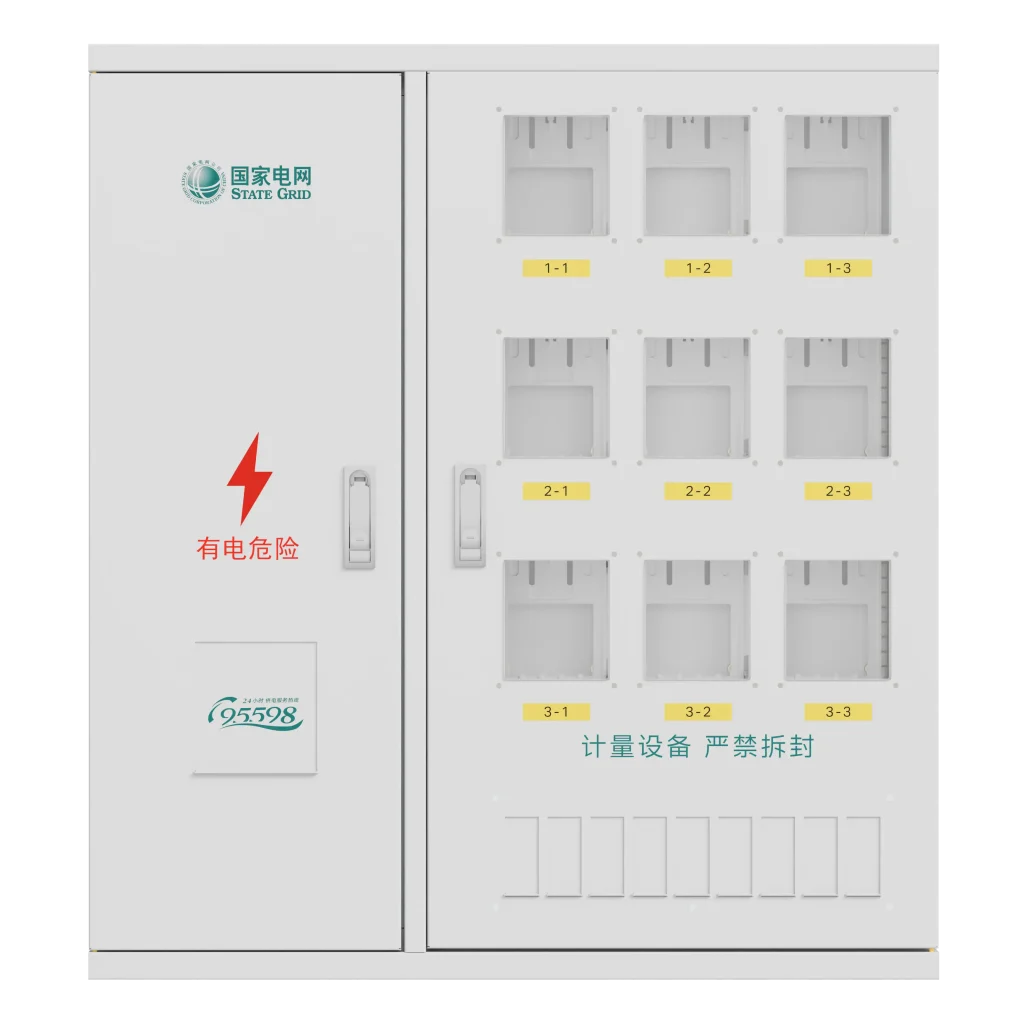

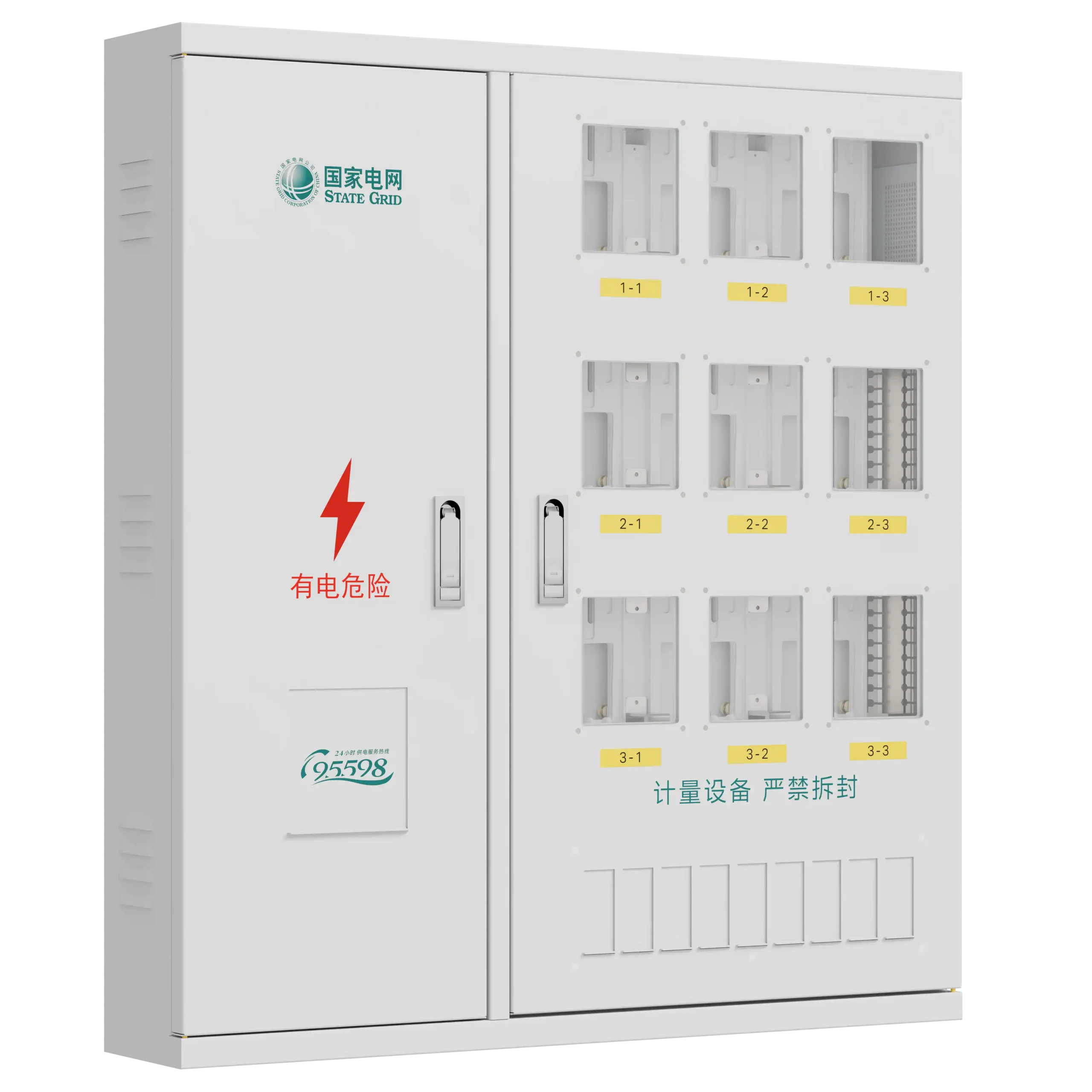

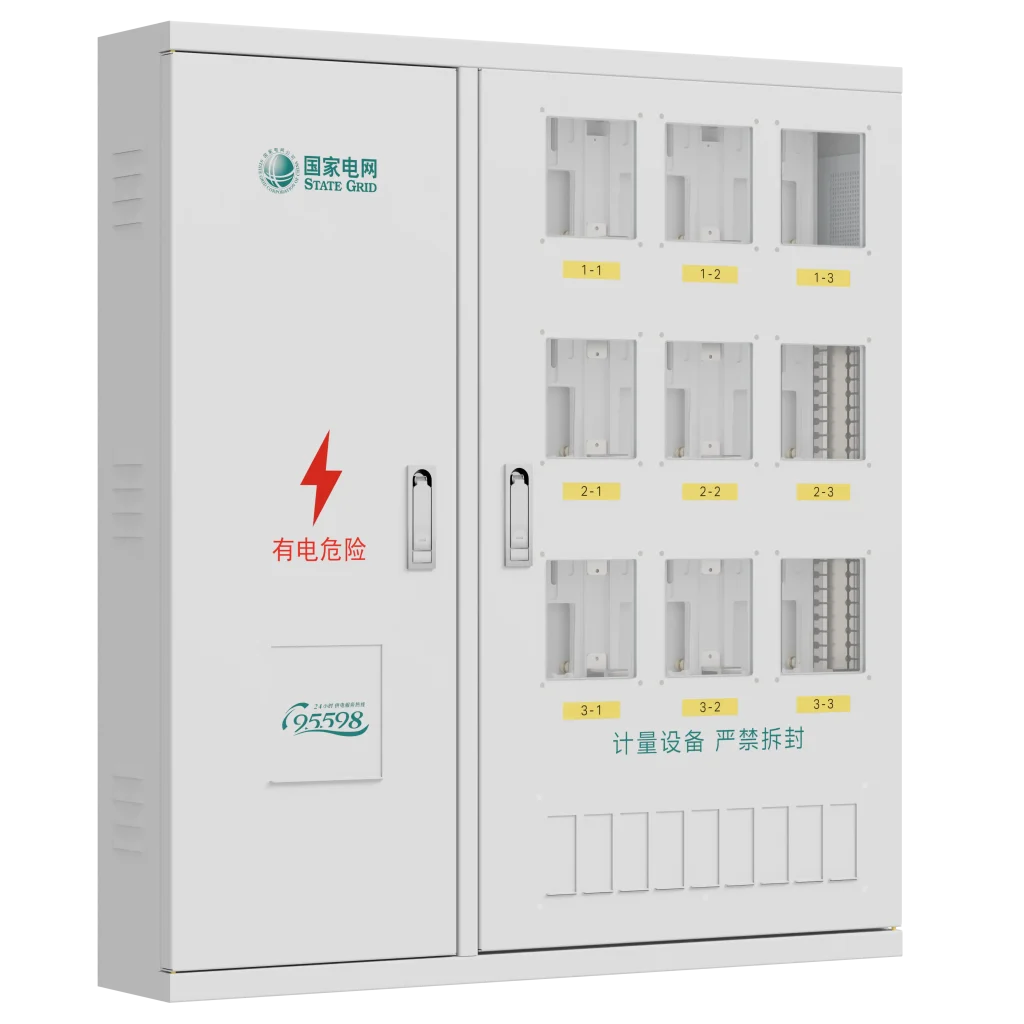

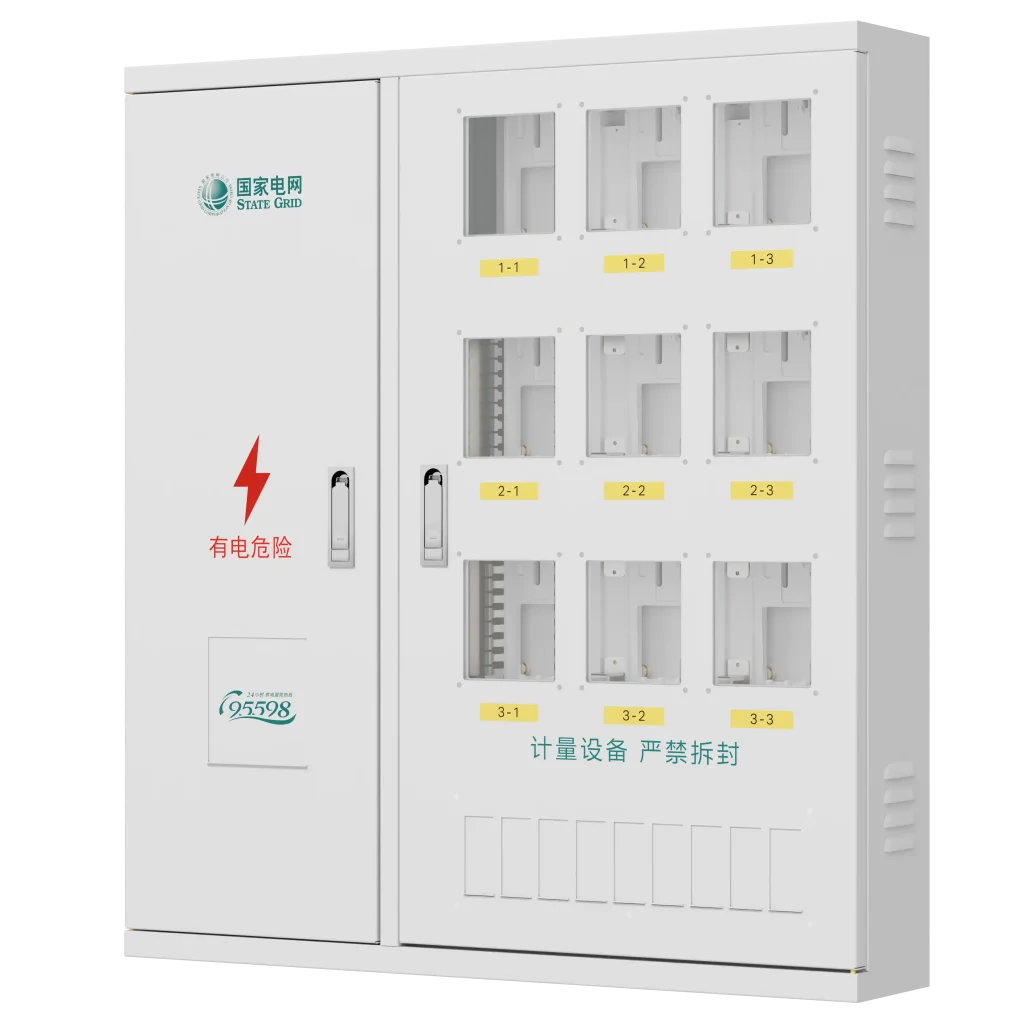

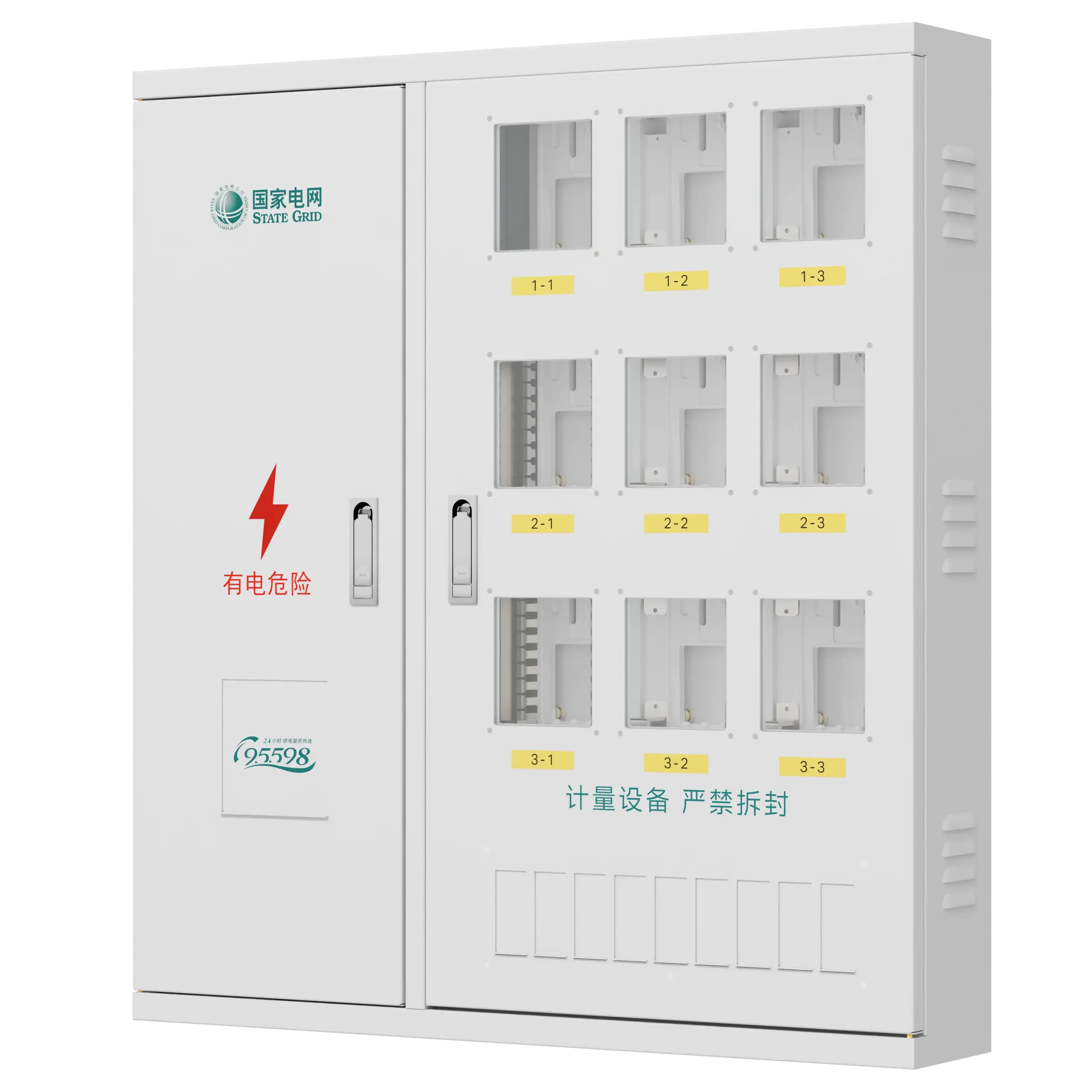

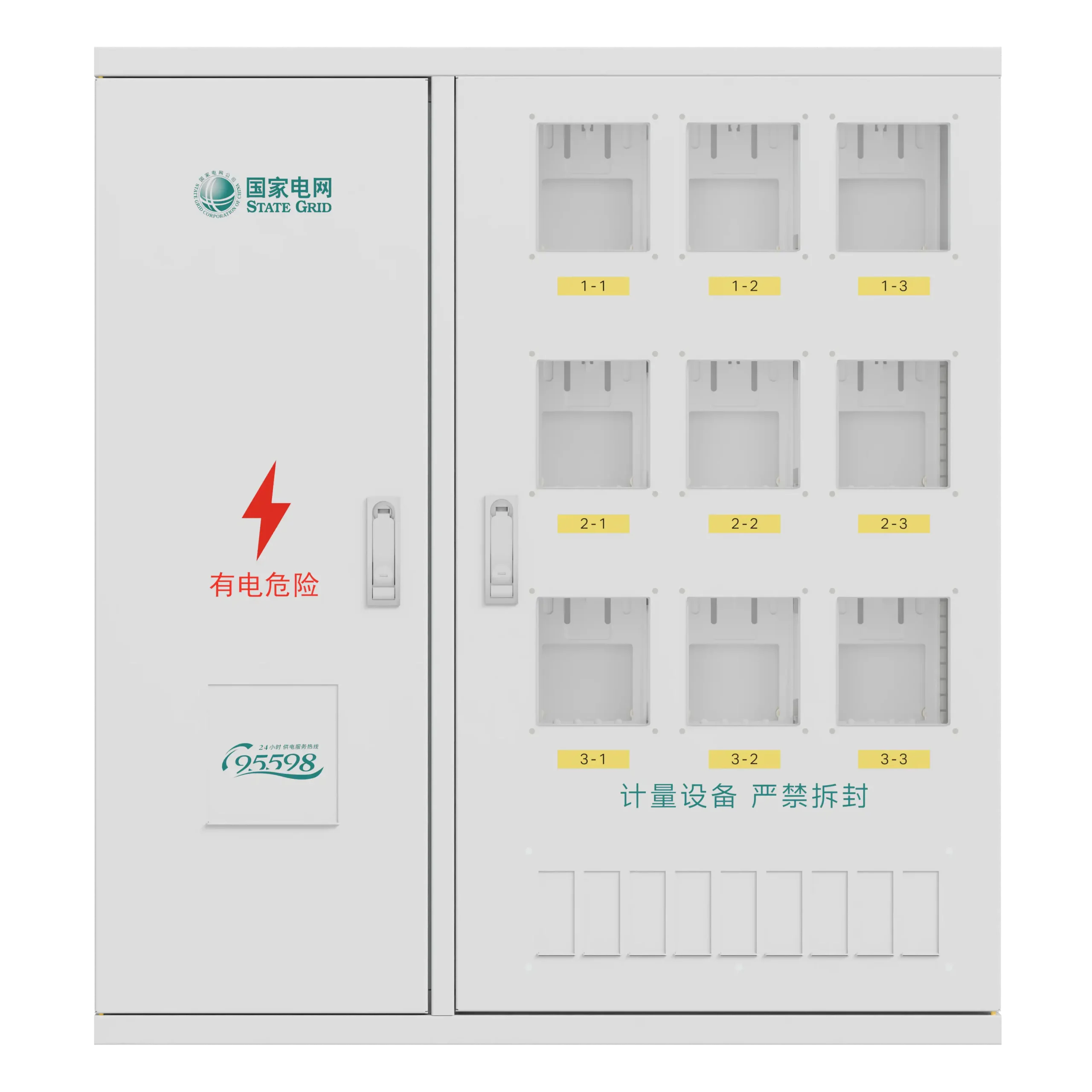

国网金属系列单相9表位计量箱
HLD-BXD2.R090
HLD-BXD2.R090单相九表位计量箱
| 额定电压 | 380V |
| 额定绝缘电压 | 690V |
| 绝缘电阻 | 690V |
| 材质 | 不锈钢 |
| 频率 | 50Hz |
| 防护等级满足 | IP34D |
| 进线电流 | 250~100A |
| 出线回路数 | 9回路 |
| 出线电流 | 满足80~6A |
| 外形尺寸(高x宽x深)mm | 1000x910x180 |
主要配置
| 配置 | 名称 | 规格 | 数 量 |
| 总控配置 | 望壳断路器 | NM1-250/3300 200A | 1 |
| 开关端子 | FJ6GD-250/4x16 | 3 | |
| 零线端子 | FJ6JJHSD-9 | 1 | |
| 表室配置 | 接播件 | YD-D1 60A | 9 |
| 表后配置 | 微型断路器 | DZ47-63H/2P 63A | 9 |
| 采集器开关 | 微型断路器 | DZ47-63/2P 6A | 1 |
| 采集器室配置 | 接插件 | YD-D1C | 1 |
