SF6绝缘环网柜
全模块设计，20年免维护，模块化灵活拓展，安全可靠，助力配网自动化升级。
产品描述

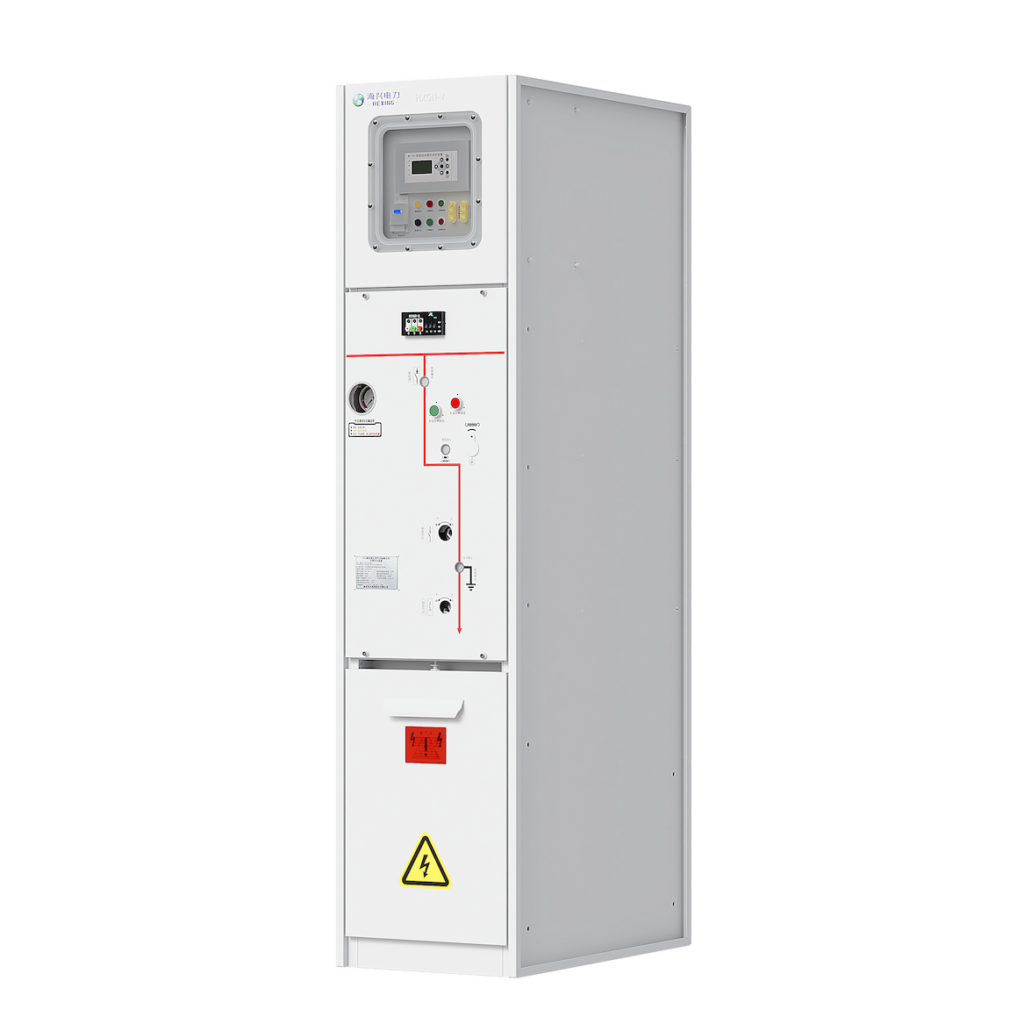

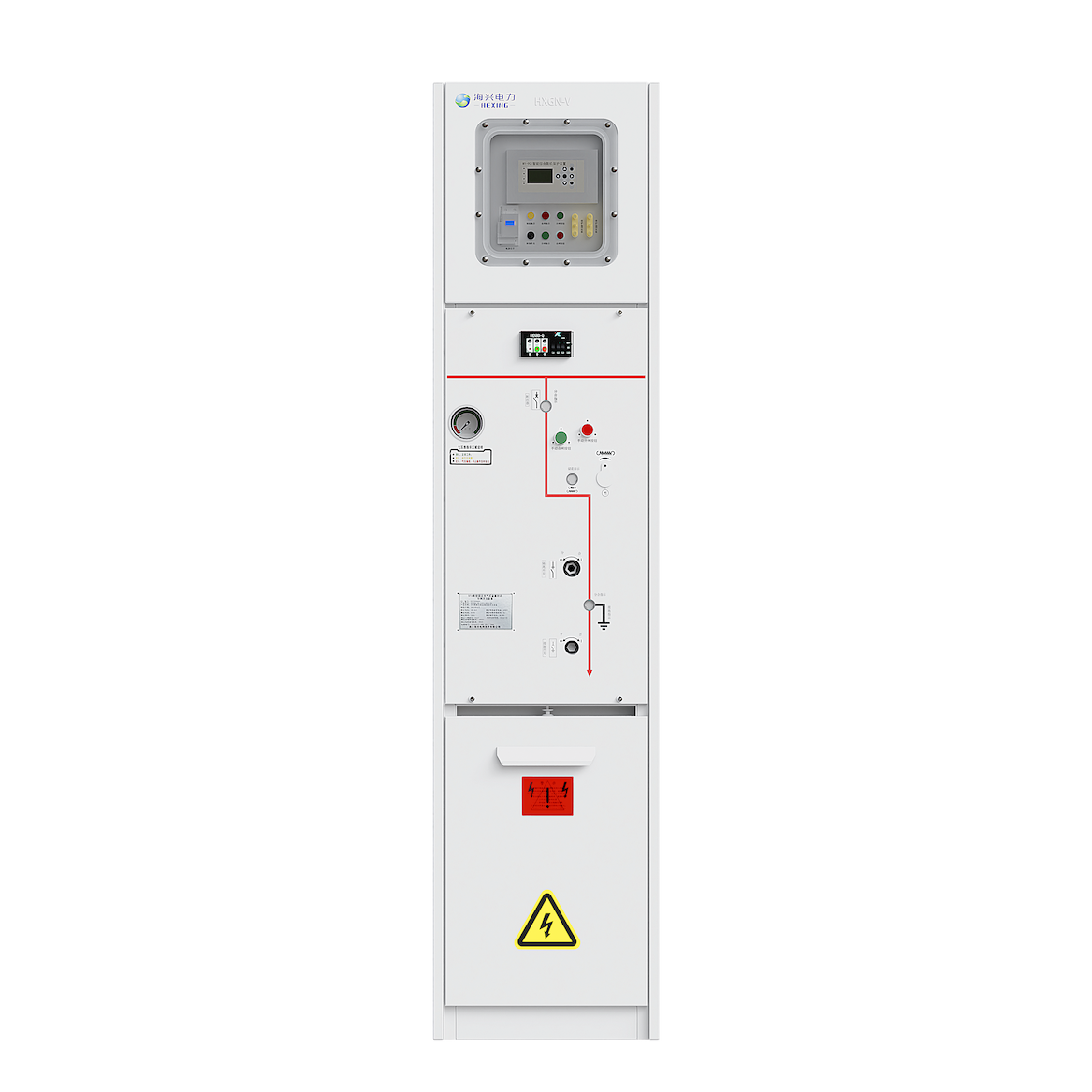

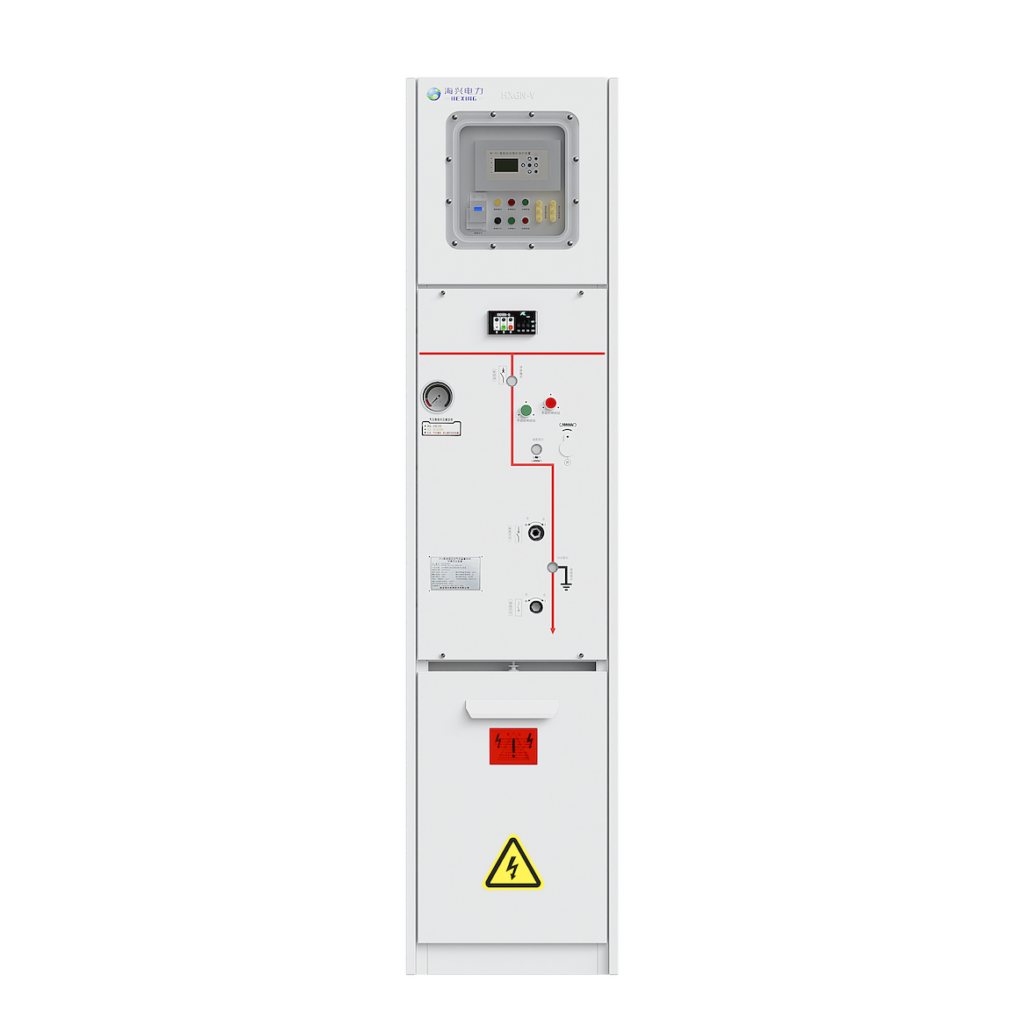

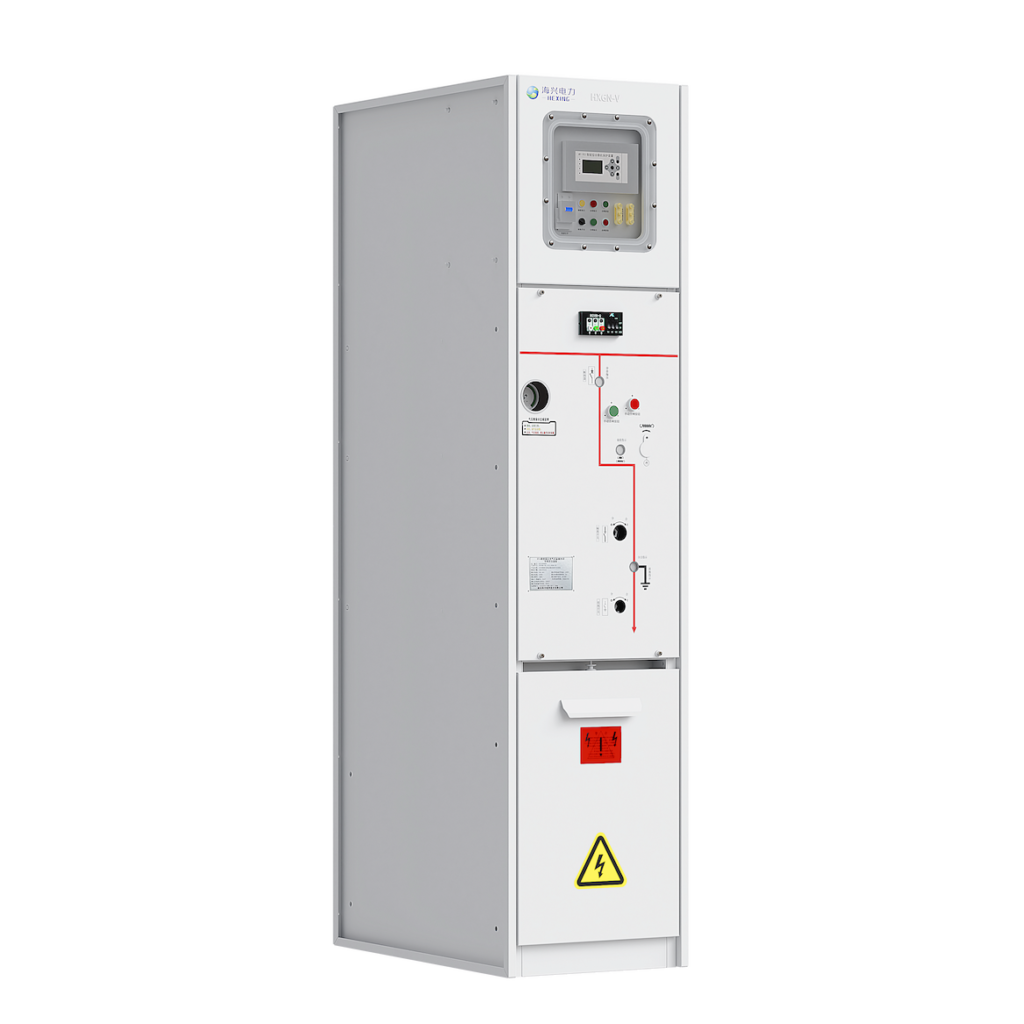

HXGN型SF6充气式全绝缘环网柜适用于配电线路，广泛应用于城市供电环网及供电末端，特别适用于小型二次配电站、开闭所、工矿企业、城市居民小区、机场、铁路、隧道、高层建筑等电力系统中作为接受和分配电能之用。
3D 模型加载中...
3D 模型加载失败，请检查 GLB 文件格式、压缩扩展或服务器响应。
产品优势
安全性
全封闭设计，可防止意外接触，满足机械联锁。

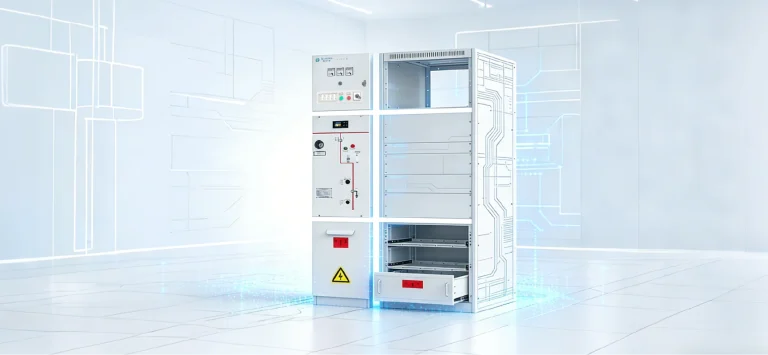

可扩展性
模块化设计可以根据需要增加各种功能单元，不同的单元可以任意组合成RMU，节省投资成本。
易于升级
方便升级配电网自动化功能。
可靠性
所有高压带电部件和元件都密封在装有SF6气体的不锈钢箱体中，以实现全绝缘、全密封和全保护；柜体表面采用静电喷涂，耐腐蚀、耐老化。
经济性
产品使用寿命长，箱体20年免维护，大大减少了客户对产品的运维费用支出。

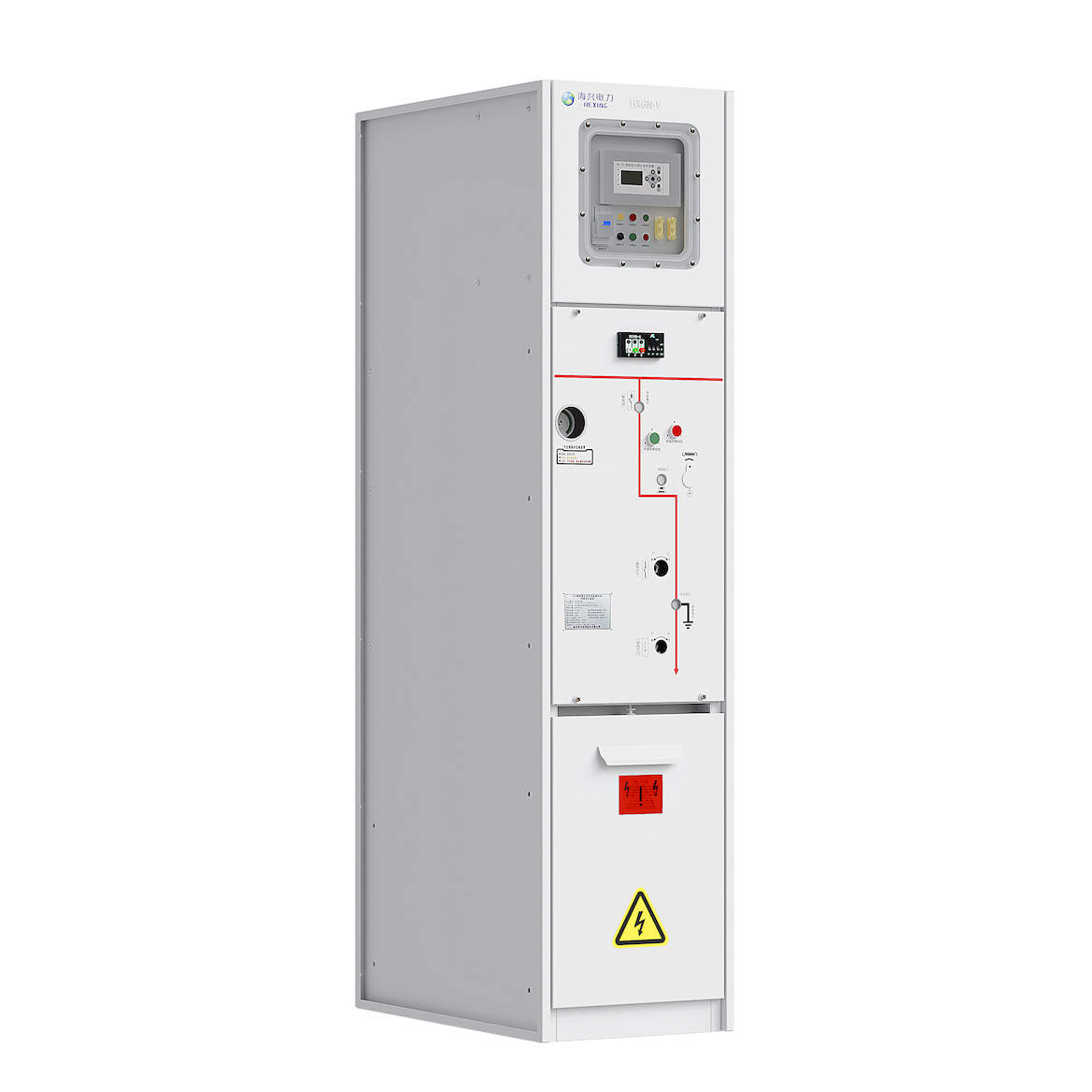

SF6绝缘环网柜
HXGN-12
产品参数表
| 项目 | 数值 | |||||||
| 12KV负荷开关 | 12KV组合电器 | 12KV断路器 | 17.5KV断路器 | 40.5KV负荷开关 | 40.5KV组合电器 | 40.5KV断路器 | ||
| 额定电压kV | 12 | 12 | 12 | 17.5 | 40.5 | 40.5 | 40.5 | |
| 额定电流A | 630 | 125 | 630 | 200 | 630 | 100 | 630 | |
| 额定频率Hz | 50 | 50 | 50 | 60 | 50 | 50 | 50 | |
| 额定短路开断电流kA | 31.5 | 20 | 21 | 20 | ||||
| 额定转移电流 | 1750 | 750 | ||||||
| 额定工频1min耐受电压 | 相对地/相间kV | 42 | 42 | 42 | 38 | 95 | 95 | 95 |
| 断口间kV | 48 | 48 | 48 | 45 | 118 | 118 | 118 | |
| 额定雷电冲击耐受电压峰值 | 相对地/相间kV | 75 | 75 | 75 | 95 | 185 | 185 | 185 |
| 断口间kV | 85 | 85 | 85 | 110 | 215 | 215 | 215 | |
| 额定短时耐受电流及持续时间kA/s | 20/4 | 20/4 | 21/1 | 20/3 | 20/3 | |||
| 额定峰值耐受电流kA | 50 | 50 | 54.6 | 50 | 50 | |||
| 额定短路关合电流kA | 50 | 50 | 54.6 | 50 | 50 | |||
| 机械寿命times | 5000 | 5000 | 20000 | 10000 | 5000 | 10000 |
配套DTU技术参数
| 项目 | 配置 |
| 电源 | AC/DC220V+后备电源 |
| AC/DC110V+后备电源 | |
| 最大监控数量 | 数字量输入通道：105 |
| 交流模拟量输入通道：56 | |
| 直流模拟量输入通道：2 | |
| 数字量输出通道：34 | |
| 线路/开关监控数量：16 | |
| 通信接口 | 2路以太网、4路RS232/RS485 |
| DLT634.5101、DLT634.5104、ModBUS.DNP3.0 | |
| 继电保护 | 相间短路及单相接地故障监测 |
| 三段三相过流及两段零序过流、重合闸、后加速 | |
| 故障录波 | 采样频率：6.4KHz、1128点/周波 |
| 周波数量可配，Comtrade 1999标准格式 | |
| 历史数据存储 | 事件顺序记录 |
| 遥控操作记录负荷曲线 | |
| 定点及极值纪录故障录波记录 | |
| 信息安全 | 专用安全芯片硬件加密 |
| X.509标准格式SM2数字证书 | |
| 性能指标 | 模拟量精度：电压电流0.5%，其他1% |
| 通信分辨率：2ms |
产品尺寸与包装
| 名称 | SF6绝缘环网柜（以三间隔拼柜为例） |
| 设备尺寸 | 1500*1100*2000 |
| 包装方式 | 木钢边箱 |
| 包装尺寸(mm) | 1900*1500*2200 |
| 包装重量(kg) | 650 |
| 20尺柜可以装量 长宽高:5.89*2.39*2.69m | 3 |
| 40尺柜可以装量 长宽高:12.03*2.35*2.69m | 7 |
