一二次融合成套柱上断路器
产品描述
ZW32成套柱上断路器是额定电压12kV、额定频率50Hz的三相交流配电系统，主要用于开断电力系统中的额定负荷电流，关合过载电流及短路电流；断路器具有手动、电动两种操作方式，可根据客户要求配备相应的自动化控制接口，也可选择配套的FTU智能控制器成套采购，实现线路故障的自动检测、隔离和报警，监控线路的运行，自动恢复非故障段供电功能；并配备测量、保护、控制和通讯模块，满足配网自动化要求。在变电站及工矿企业配电系统中广泛应用，更适用于农村电网及频繁操作的场所。
产品优势
操作灵活、方便
采用电动储能，电动分合，同时支持手动操作功能。
操作功率小、可靠性高
全新设计的小型电动机构，分合闸能耗低。
高性能材料
开关外壳具有良好的耐腐蚀性。
一二次融合成套柱上断路器

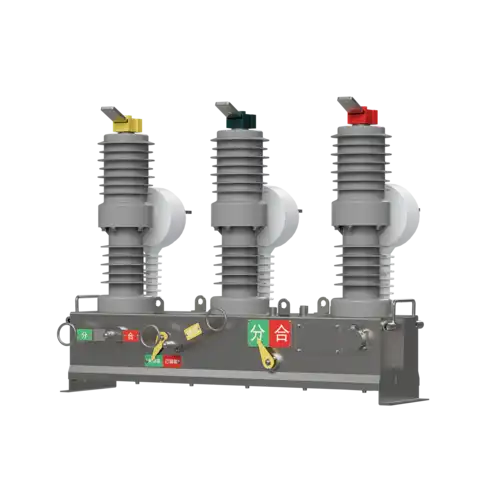

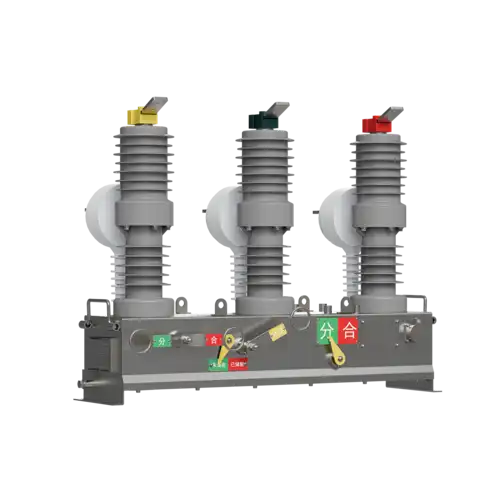

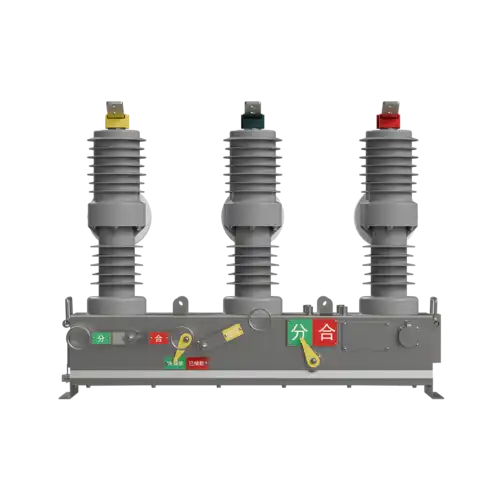

ZW32-12 | HXD837-F30
户外高压交流真空断路器 （ZW32弹操/永磁型）
| 项目 | 数值 | 单位 |
| 额定电压 | 12 | kV |
| 额定频率 | 50 | Hz |
| 额定电流 | 630 | A |
| 额定短路开断电流（有效值） | 20/25 | kA |
| 额定峰值耐受电流（峰值） | 50/63 | kA |
| 额定短时耐受电流（4s）（有效值） | 20/25 | kA |
| 额定短路关合电流（峰值） | 50/63 | kA |
| 机械寿命 | 10000 | 次 |
| 额定短路开断电流开断次数 | 30 | 次 |
| 工频耐压（1min）：相间、相对地/断口（有效值） | 42/48 | kV |
| 雷电冲击耐受电压（峰值） | 75/85 | kV |

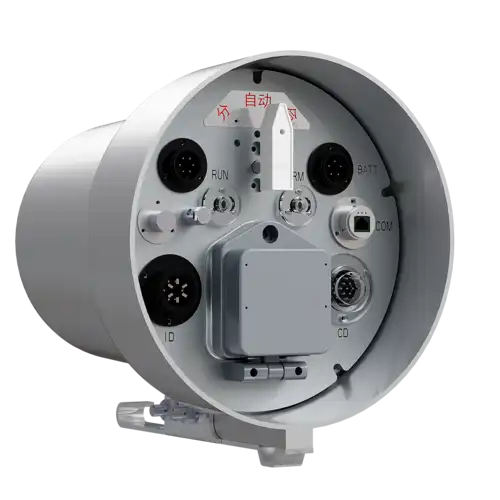

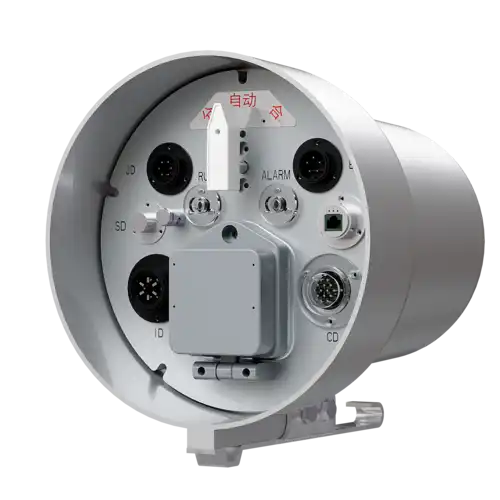

罩式FTU馈线终端
| 参数名称 | 参数 | 备注 |
| 工作电源 | DC24V | |
| 通信电源 | DC24V/DC48V | |
| 通信量 | 不少于3个通信。 | |
| 遥测量 | 采集2个线电压，采集三相保护/测量电流、零序电流、零序电压 | |
| 出口回路 | 2路遥控分合回路 | |
| 通讯接口 | 1路蓝牙接口；1路可热插拔的4G/5G模块接口；2路RS232通讯接口，2路以太网通讯接口；1路串口维护串口； | |
| 计量功能 | 线损内置 | |
| 保护功能 | 三段式过流保护、两段式零序电流保护、短路故障告警、小电流接地选线、三次自动重合闸、非遮断电流闭锁、失压告警、零序过压告警、PT断线告警、后加速保护 | |
| 对时方式 | GPS/北斗对时 | |
| 接线方式 | 圆形航插（6芯PT,6芯防开路电流，14芯开入开出） | 与柱开的26芯航插连接 |
| 后备电源 | 额定电压DC24V，单节电池不小于7Ah，使用寿命≥3年，保证完成“分-合-分”操作并维持配电终端及通信模块至少运行4小时。 | 根据用户需求，可选配12Ah或其他容量 |
| 防护等级 | IP65 |
