一二次融合成套柱上断路器
产品描述
ZW20成套柱上断路器是额定电压12kV、三相交流50Hz的户外配电开关成套设备，可根据客户要求配备相应的自动化控制接口，也可选择配套的FTU智能控制器成套采购，实现线路故障的自动检测、隔离和报警，监控线路的运行，自动恢复非故障段供电功能；并配备测量、保护、控制和通讯模块，满足配网自动化要求。断路器具有手动、电动两种操作方式，主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流，在变电站及工矿企业配电系统中广泛应用，更适用于农村电网及频繁操作的场所。
产品优势
安装方式灵活
可灵活采用柱上吊装或座装安装方式。
密封性能可靠
SF6压力为“零”表压且采用成熟的密封结构技术，密封性能可靠，不易泄漏。
使用安全
在箱体顶部安装有防爆装置，即使内部发生故障，也不会有高温气体或飞溅物泄露。
一二次融合成套柱上断路器
ZW20-12 | HXD833-F30

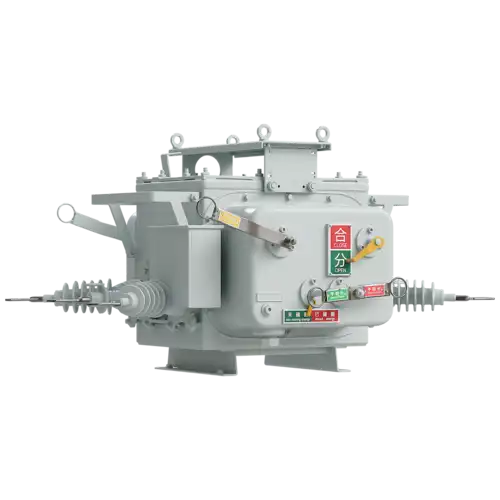

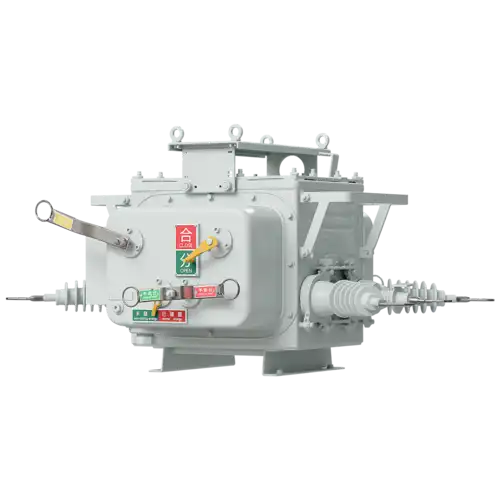

户外高压交流真空断路器（ZW20弹操/永磁型）
| 参数项目 | 参数值 |
| 型号 | ZW20 |
| 操作方法 | 手动/电动 |
| 额定电压 | 12 kV |
| 额定频率 | 50 Hz |
| 额定电流 | 630 A |
| 额定短路开断电流 | 20, 25 kA |
| 额定峰值耐受电流（峰值） | 50, 63 kA |
| 额定短时耐受电流（4s） | 20, 25 kA |
| 额定短路关合电流（峰值） | 50, 63 kA |
| 额定电流开断次数 | 10000 次 |
| 额定短路开断电流开断次数 | 30 次 |
| 1分钟工频耐受电压（相间、相对地） | 42 kV |
| 1分钟工频耐受电压（断口） | 48 kV |
| 1分钟工频耐受电压（二次回路） | 2 kV |
| 雷电冲击耐受电压（峰值，相间、相对地） | 75 kV |
| 雷电冲击耐受电压（峰值，断口） | 85 kV |
| 机械寿命 | 10000 次 |

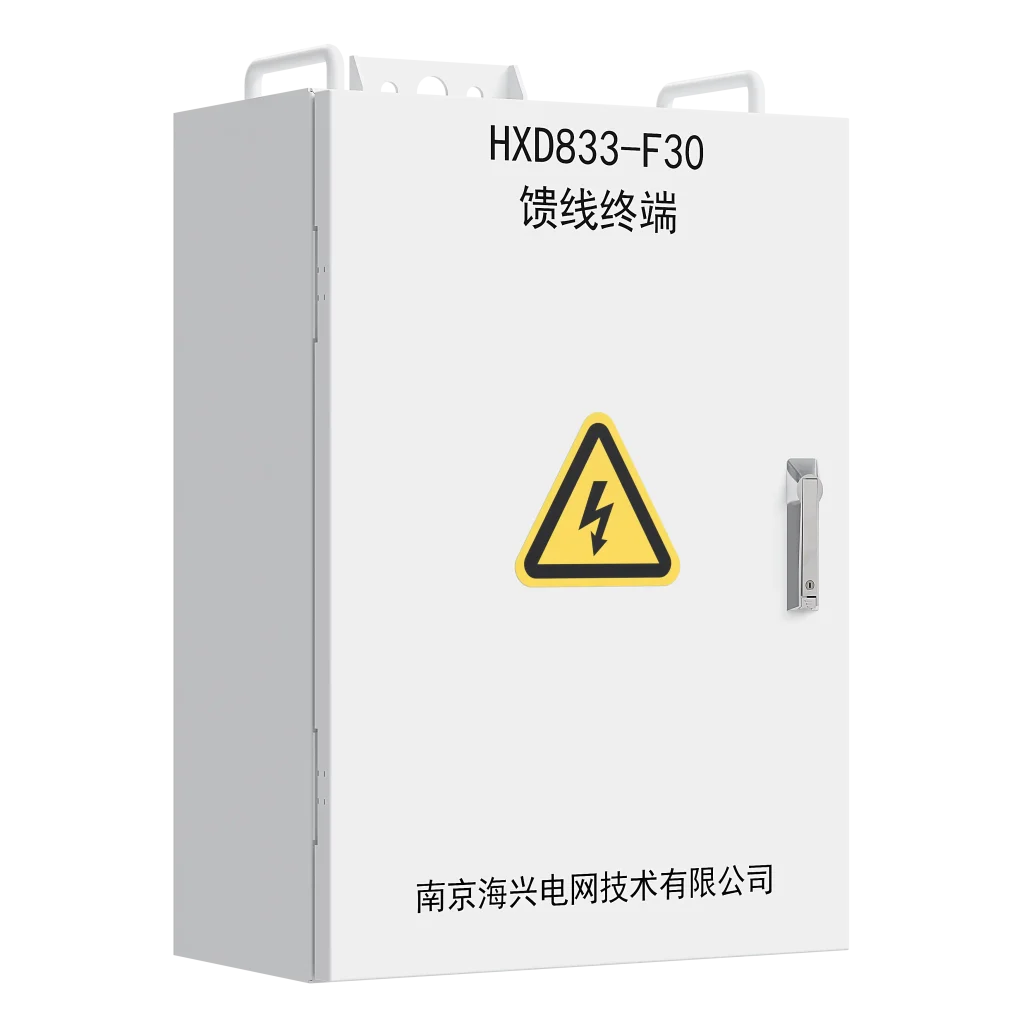

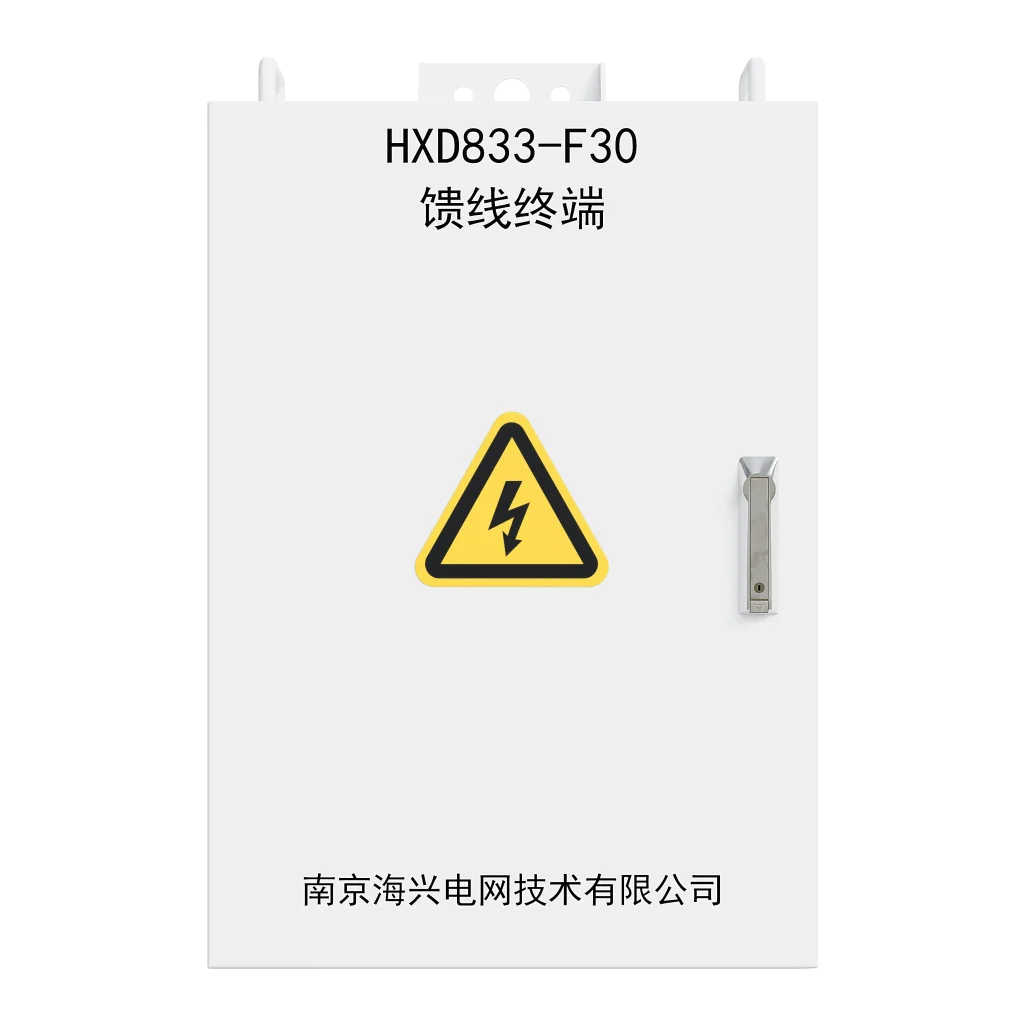

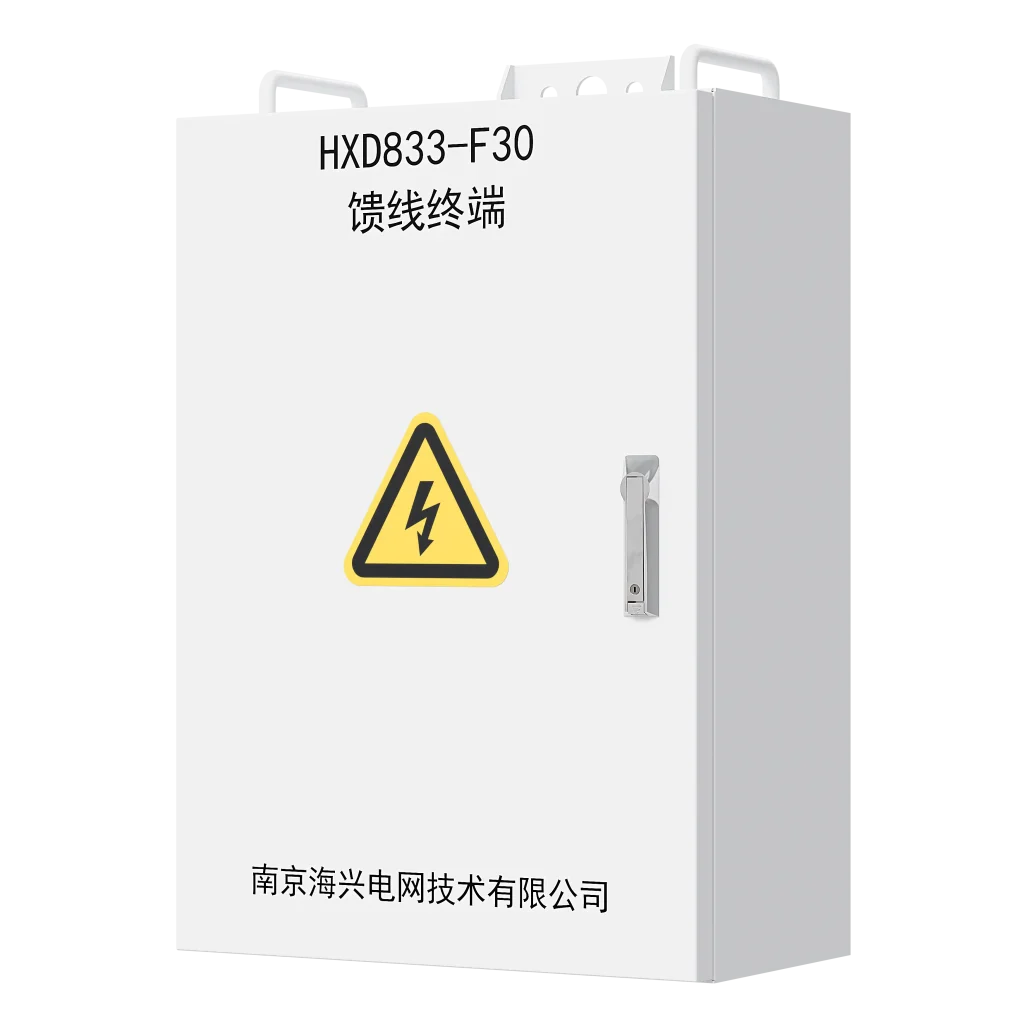

箱式FTU馈线终端
| 参数名称 | 参数 | 备注 |
| 工作电源 | DC24V | |
| 通信电源 | DC24V/DC48V | |
| 通信量 | 不少于3个通信。 | |
| 遥测量 | 采集2个线电压，采集三相保护/测量电流、零序电流、零序电压 | |
| 出口回路 | 2路遥控分合回路 | |
| 通讯接口 | 1路蓝牙接口；1路可热插拔的4G/5G模块接口；2路RS232通讯接口，2路以太网通讯接口；1路串口维护串口； | |
| 计量功能 | 线损内置 | |
| 保护功能 | 三段式过流保护、两段式零序电流保护、短路故障告警、小电流接地选线、三次自动重合闸、非遮断电流闭锁、失压告警、零序过压告警、PT断线告警、后加速保护 | |
| 对时方式 | GPS/北斗对时 | |
| 接线方式 | 圆形航插（6芯PT,6芯防开路电流，14芯开入开出） | 与柱开的26芯航插连接 |
| 后备电源 | 额定电压DC24V，单节电池不小于7Ah，使用寿命≥3年，保证完成“分-合-分”操作并维持配电终端及通信模块至少运行4小时。 | 根据用户需求，可选配12Ah或其他容量 |
| 防护等级 | IP65 |
