一二次深度融合成套柱上断路器
产品描述
ZW68成套柱上断路器是我司与中国电科院联合设计的全新户外一二次融合成套设备，用于三相交流50Hz，额定电压12kV配网架空线路的控制和保护。可根据客户要求配备相应的自动化控制接口，也可选择配套的FTU智能控制器成套采购，实现线路故障的自动检测、隔离和报警，监控线路的运行，自动恢复非故障段供电功能；并配备测量、保护、控制和通讯模块，满足配网自动化要求。在满足常规用户需求的同时，也适用于频繁操作和环境条件比较恶劣的场所。
产品优势
单相独立式结构设计
额定开距时断口内绝缘满足1min工频耐压48kV
直动式模块化设计
与固封式真空断路器水平上下布置，柔性组合安装
整体置于箱体内，机械寿命长，免维护
一二次深度融合成套柱上断路器
ZW68-12 | HXD837-F30
户外高压交流智能真空断路器
| 型号 | ZW68-12/T630-20 | |
| 操作方法 | 手动/电动 | |
| 额定电压 | 12 kV | |
| 额定频率 | 50 Hz | |
| 额定电流 | 630 A | |
| 额定短路开断电流 | 20 kA | |
| 额定峰值耐受电流（峰值） | 50 kA | |
| 额定短时耐受电流（4s） | 20 kA | |
| 额定短路关合电流（峰值） | 50 kA | |
| 额定电流开断次数 | 10000 次 | |
| 额定短路开断电流开断次数 | 30 次 | |
| 1分钟工频耐受电压 | 相间、相对地 | 42 kV |
| 断口 | 48 kV | |
| 二次回路耐压 | 2 kV | |
| 雷电冲击耐受电压（峰值） | 相间、相对地 | 75 kV |
| 断口 | 85 kV | |
| 机械寿命 | 断路器 | 10000 次 |
| 隔离开关（手动） | 3000 次 |

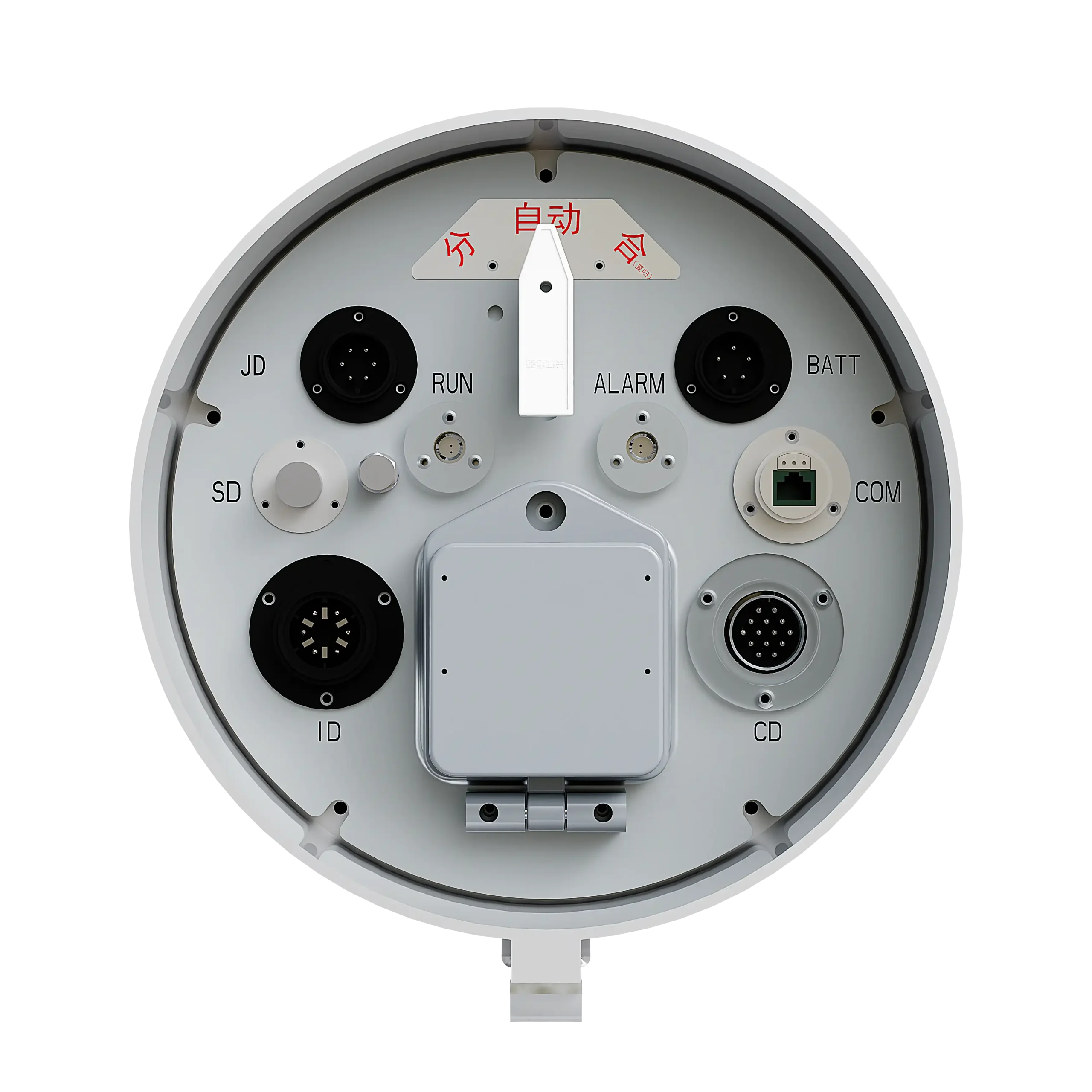

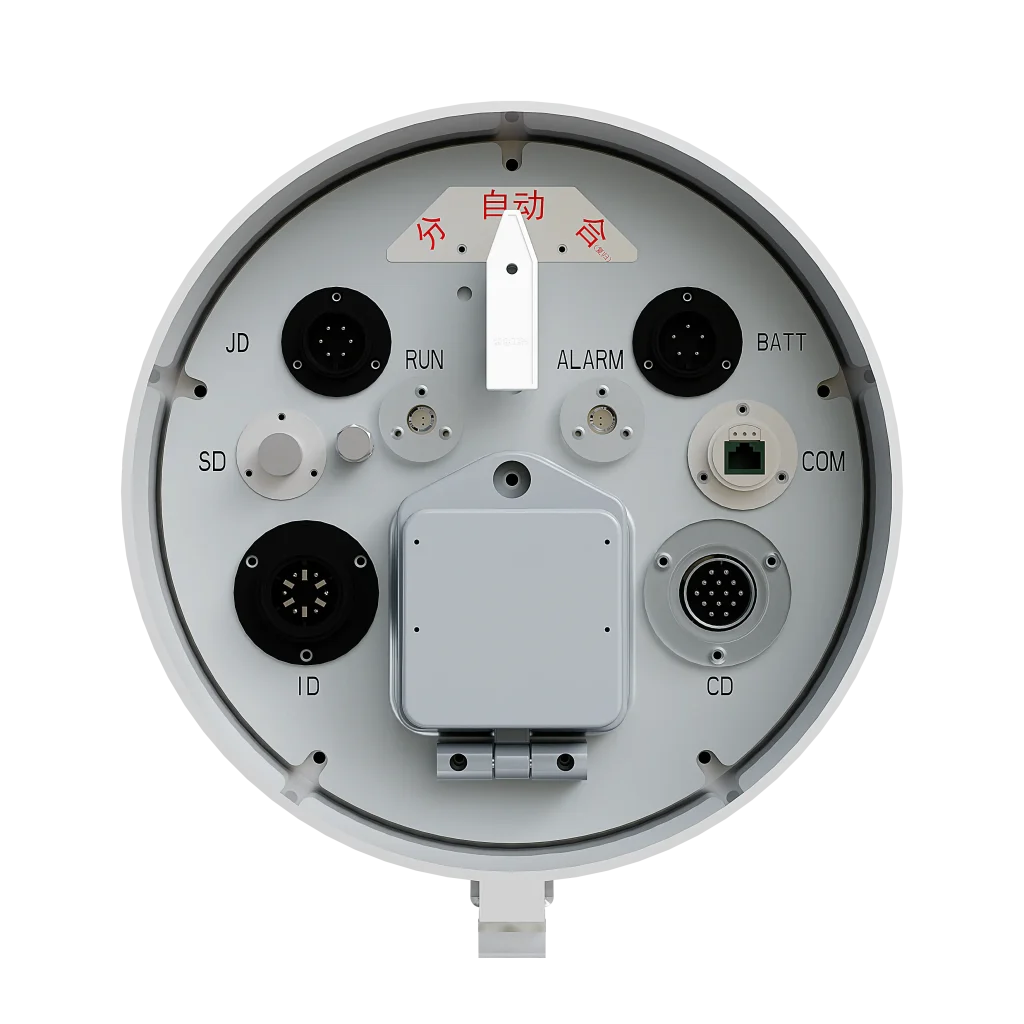

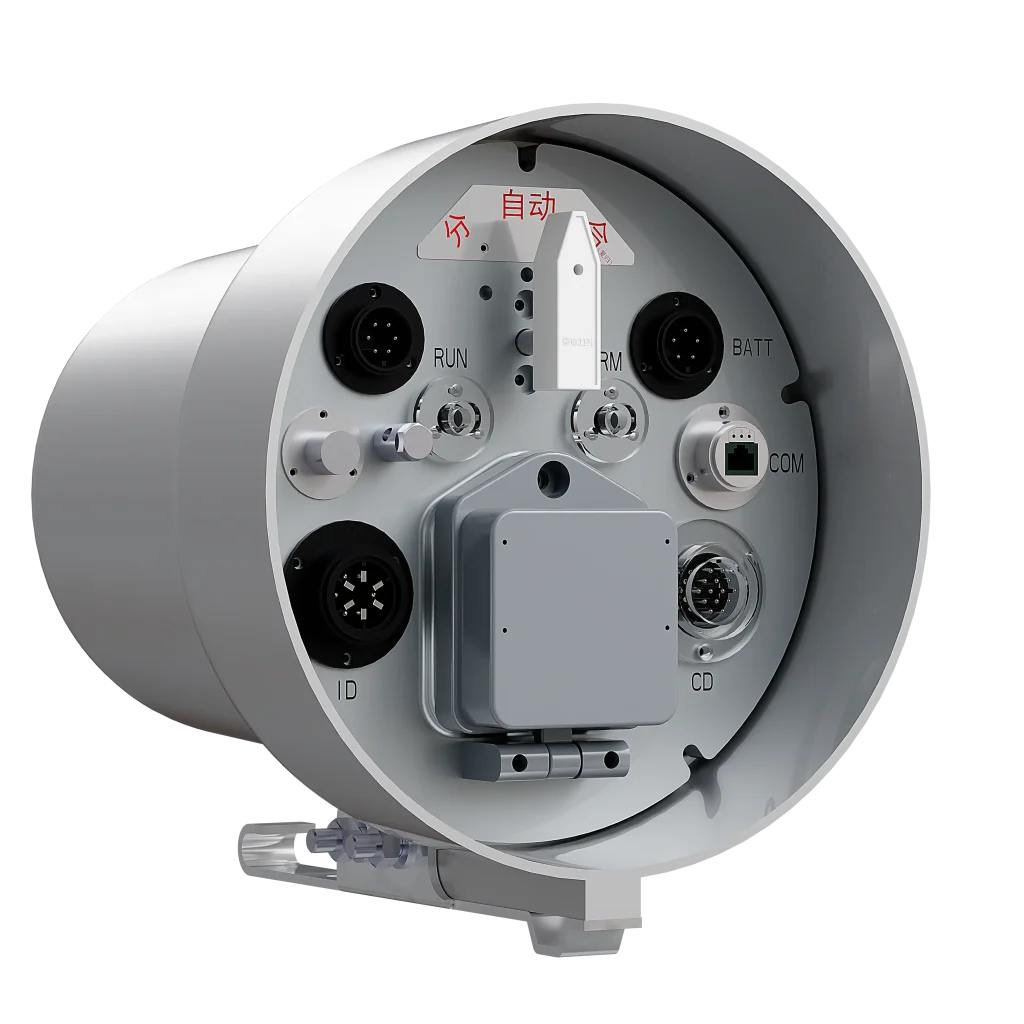

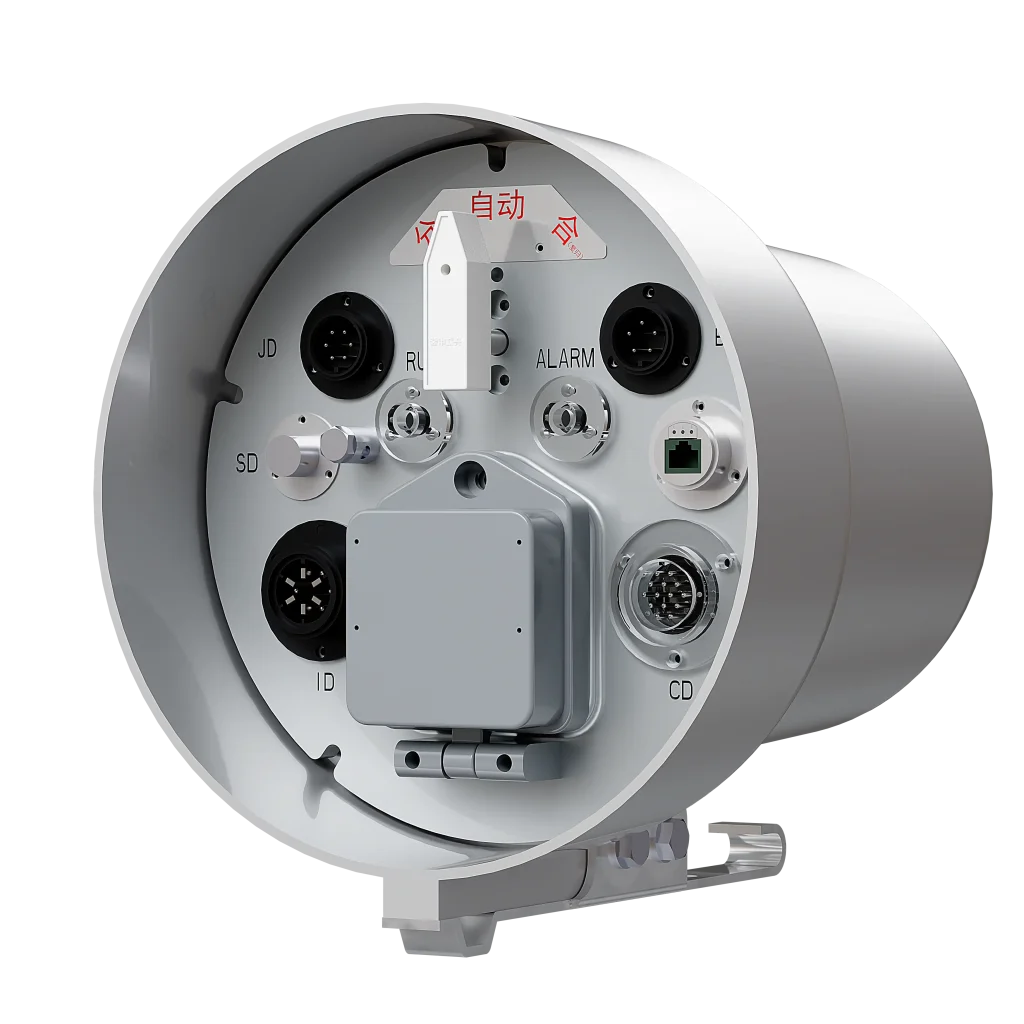

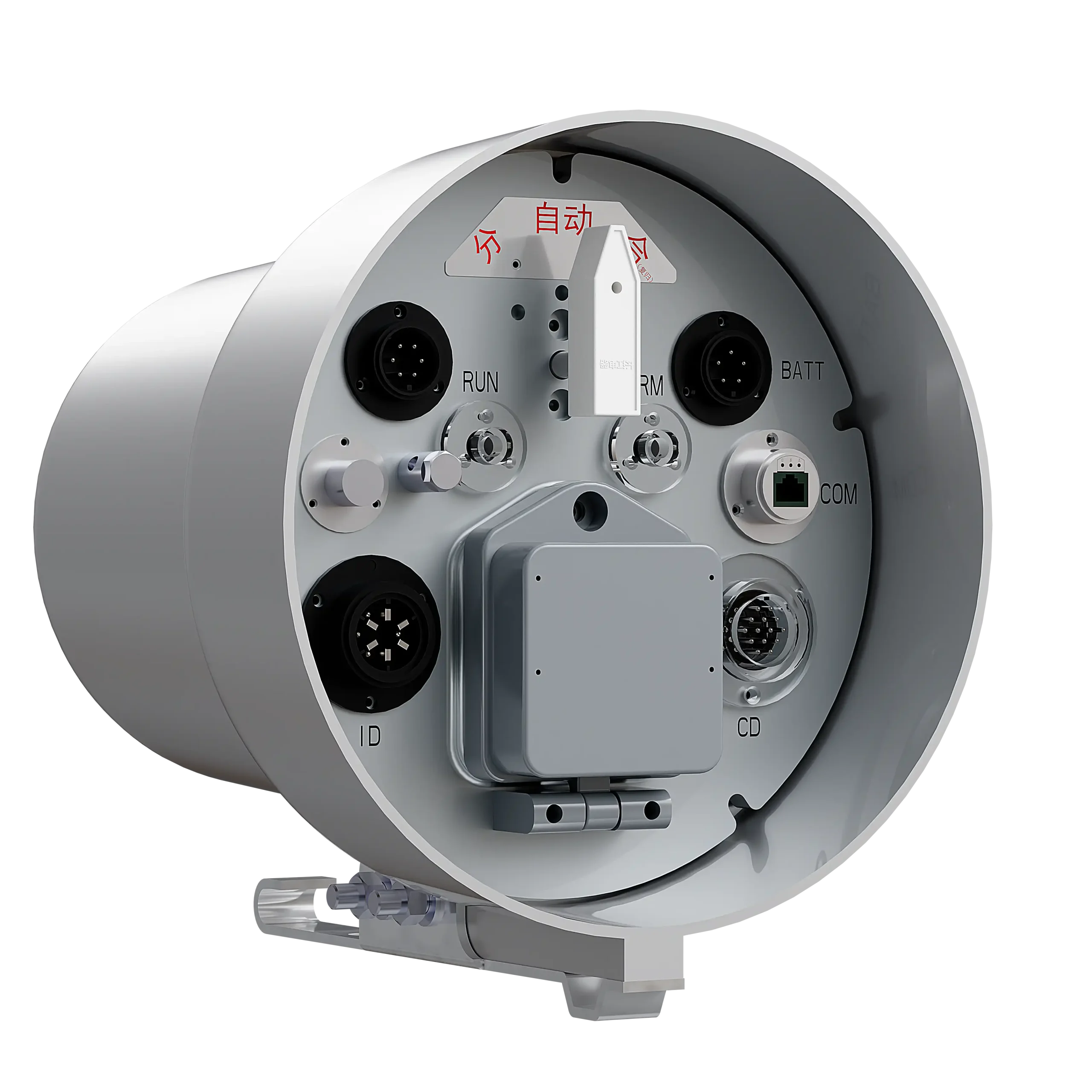

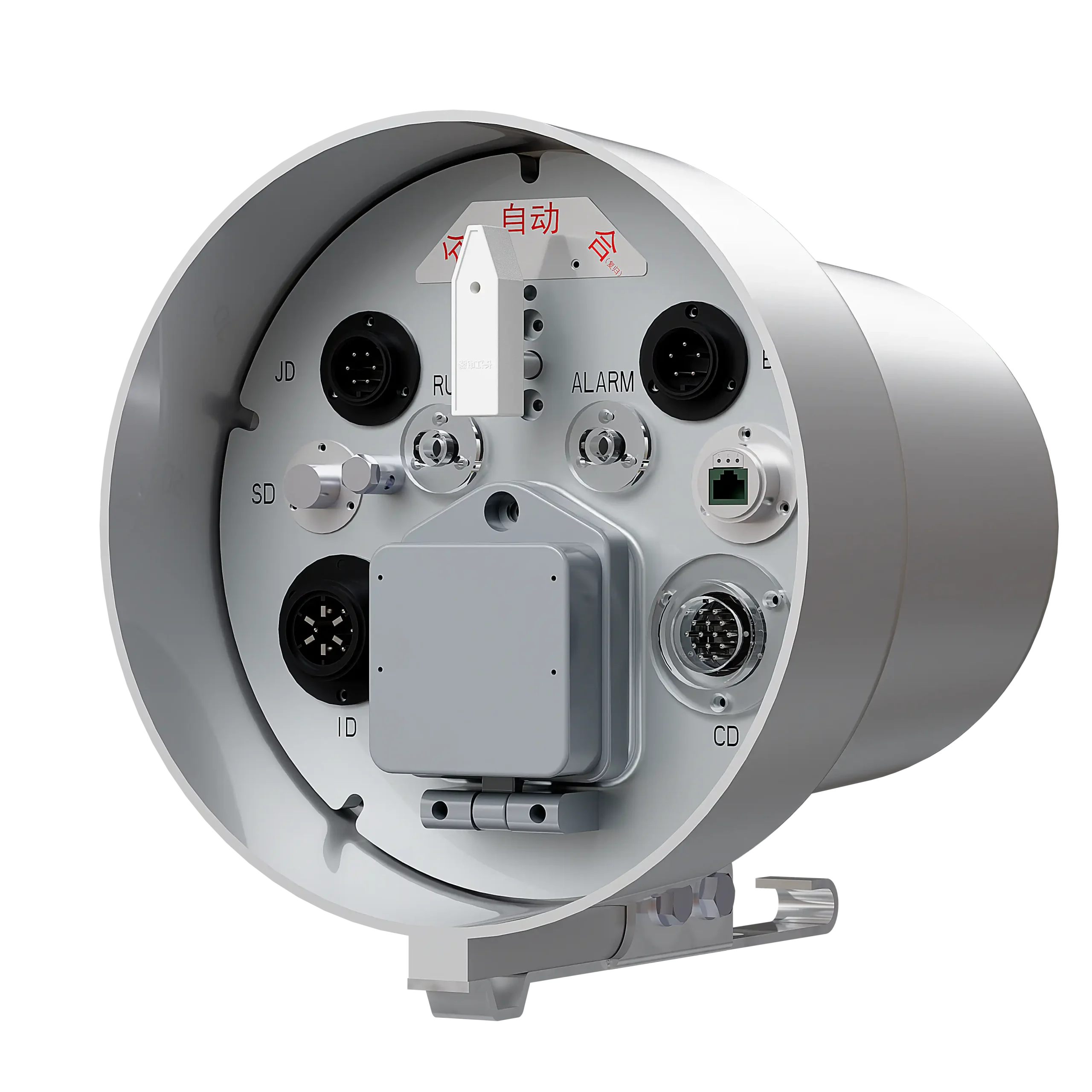

罩式FTU馈线终端
| 参数名称 | 参数 | 备注 |
| 工作电源 | DC24V | |
| 通信电源 | DC24V/DC48V | |
| 通信量 | 不少于3个通信。 | |
| 遥测量 | 采集2个线电压，采集三相保护/测量电流、零序电流、零序电压 | |
| 出口回路 | 2路遥控分合回路 | |
| 通讯接口 | 1路蓝牙接口；1路可热插拔的4G/5G模块接口；2路RS232通讯接口，2路以太网通讯接口；1路串口维护串口； | |
| 计量功能 | 线损内置 | |
| 保护功能 | 三段式过流保护、两段式零序电流保护、短路故障告警、小电流接地选线、三次自动重合闸、非遮断电流闭锁、失压告警、零序过压告警、PT断线告警、后加速保护 | |
| 对时方式 | GPS/北斗对时 | |
| 接线方式 | 圆形航插（6芯PT,6芯防开路电流，14芯开入开出） | 与柱开的26芯航插连接 |
| 后备电源 | 额定电压DC24V，单节电池不小于7Ah，使用寿命≥3年，保证完成“分-合-分”操作并维持配电终端及通信模块至少运行4小时。 | 根据用户需求，可选配12Ah或其他容量 |
| 防护等级 | IP65 |
