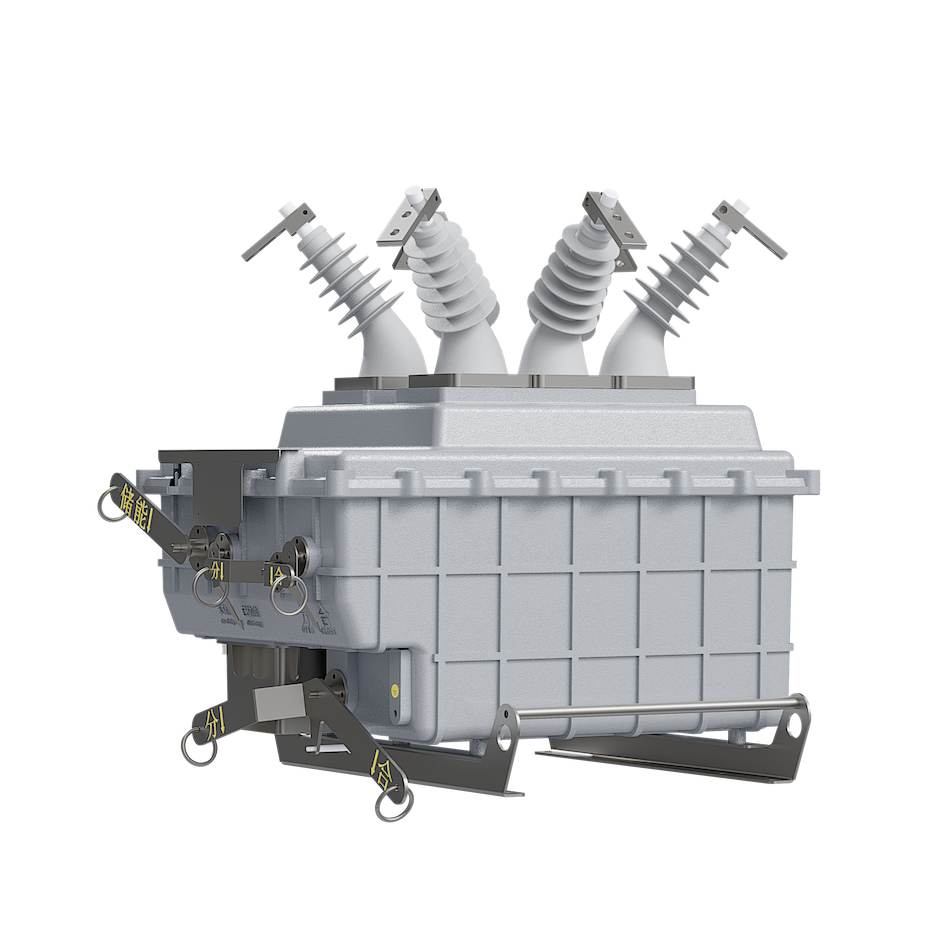

户外高压交流智能真空断路器
ZW68柱上断路器（12kV），支持手动／电动操作，可开断关合电流，适用于配电系统及农村电网。
单相支柱
断口耐压
直动模块
柔性组合
箱内免维
产品描述

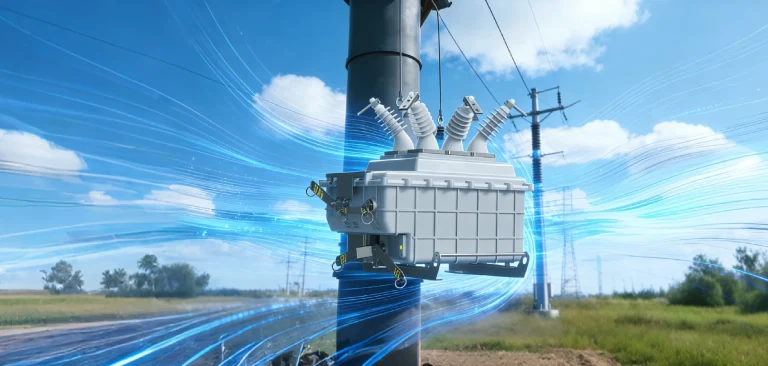

ZW68柱上断路器是我司与中国电科院联合设计的全新户外开关设备，用于三相交流50Hz，额定电压12kV配网架空线路的控制和保护，在满足常规用户需求的同时，也适用于频繁操作和环境条件比较恶劣的场所。
单相支柱
单相独立支柱式结构设计。
断口耐压
额定开距时断口内绝缘满足1分钟工频耐压48kV。
直动模块
直动式模块化设计。
柔性组合
与固封式真空断路器水平上下布置，柔性组合安装。
箱内免维
整体置于箱体内，机械寿命长，免维护。

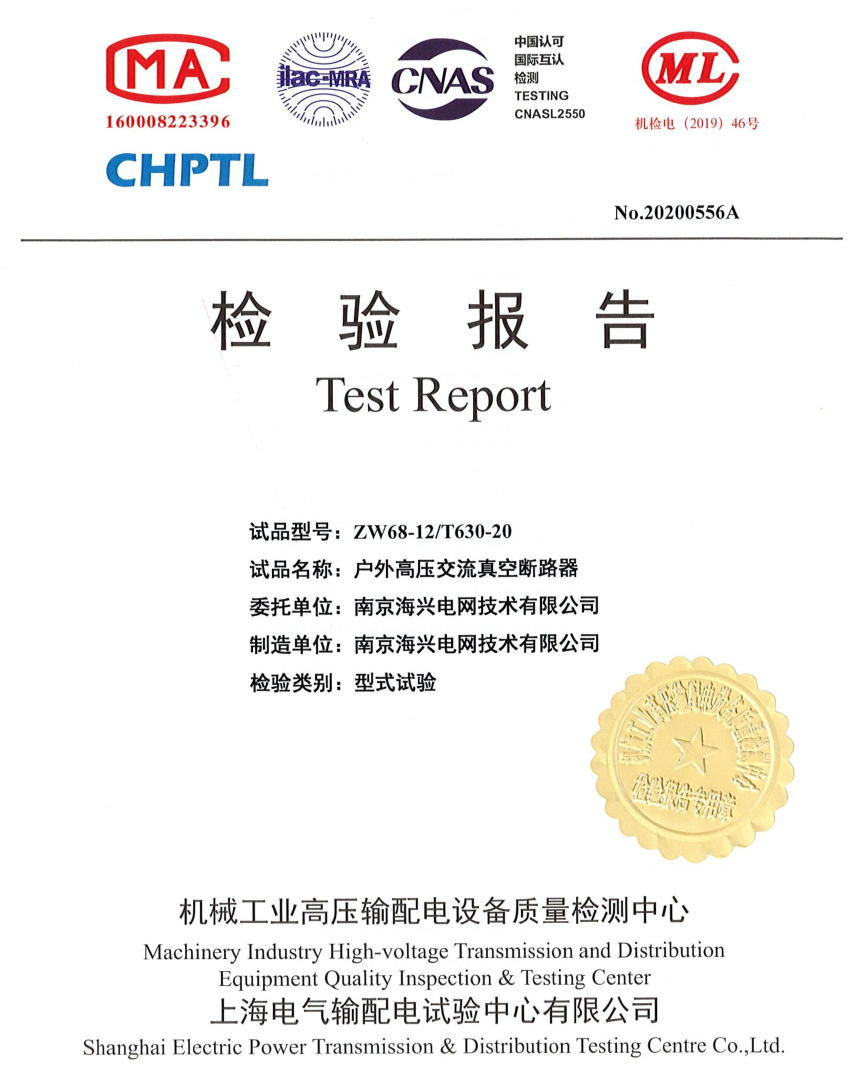

产品资质
成功案例

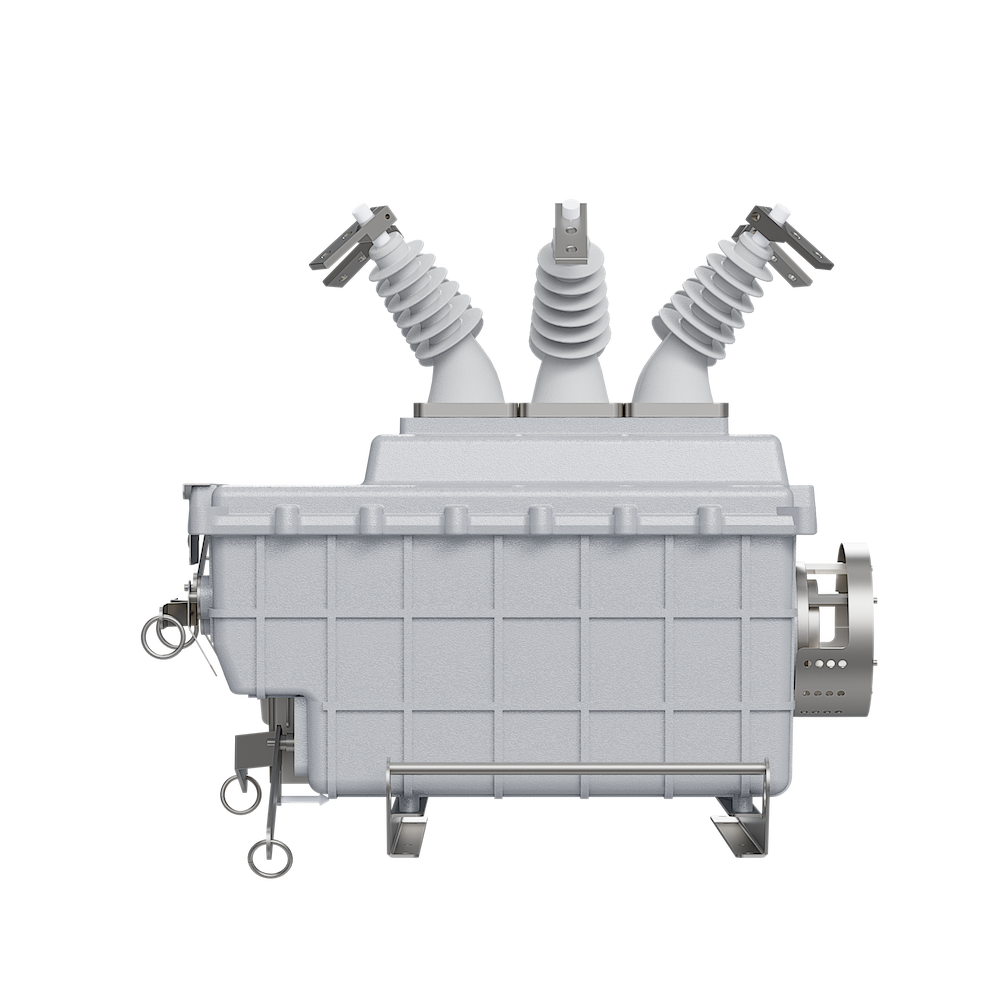

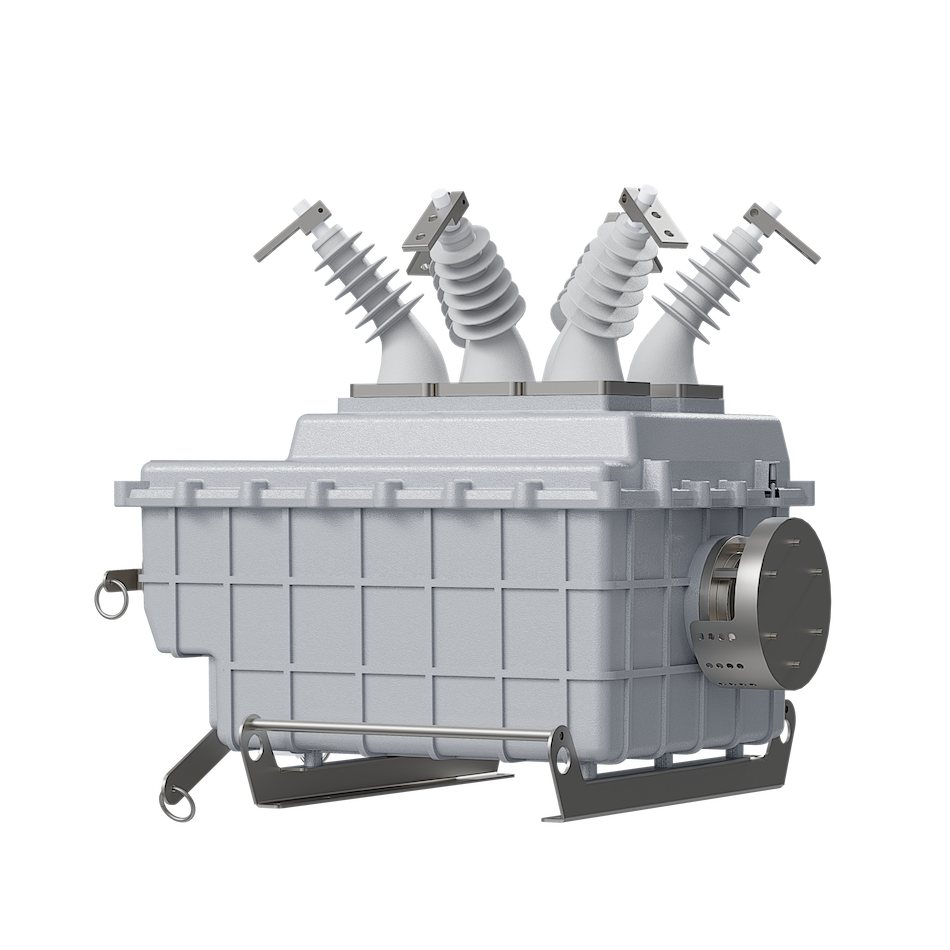

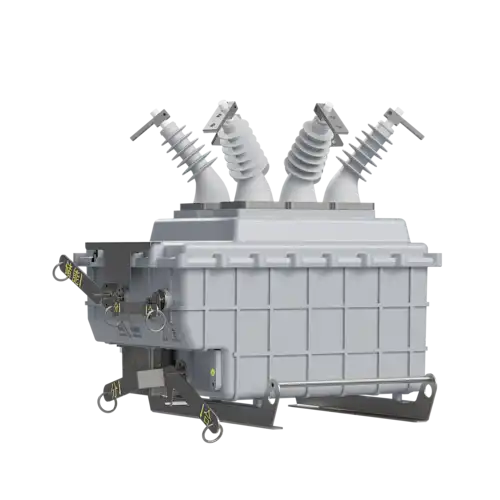

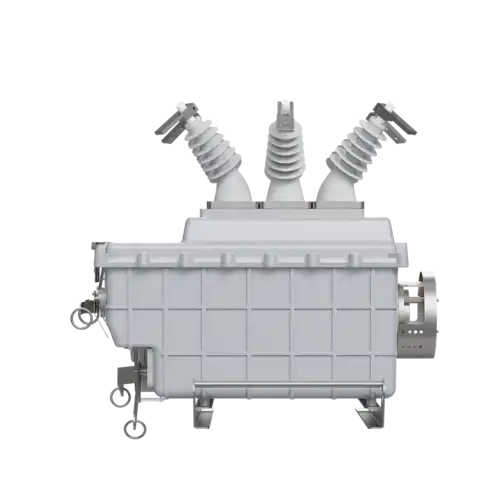

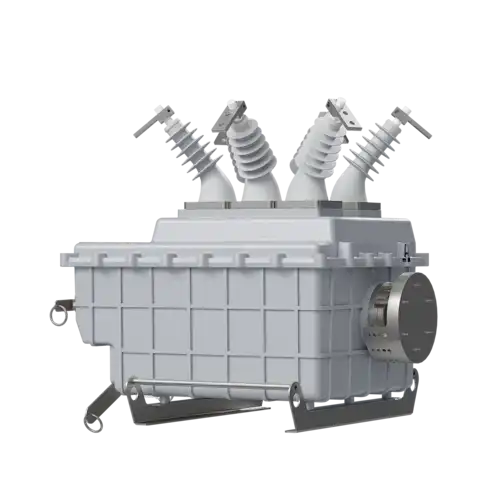

户外高压交流智能真空断路器
ZW68-12
技术参数
| 型号 | ZW68-12/T630-20 | |
| 操作方法 | 手动/电动 | |
| 额定电压 | 12 kV | |
| 额定频率 | 50 Hz | |
| 额定电流 | 630 A | |
| 额定短路开断电流 | 20 kA | |
| 额定峰值耐受电流（峰值） | 50 kA | |
| 额定短时耐受电流（4s） | 20 kA | |
| 额定短路关合电流（峰值） | 50 kA | |
| 额定电流开断次数 | 10000 次 | |
| 额定短路开断电流开断次数 | 30 次 | |
| 1分钟工频耐受电压 | 相间、相对地 | 42 kV |
| 断口 | 48 kV | |
| 二次回路耐压 | 2 kV | |
| 雷电冲击耐受电压（峰值） | 相间、相对地 | 75 kV |
| 断口 | 85 kV | |
| 机械寿命 | 断路器 | 10000 次 |
| 隔离开关（手动） | 3000 次 |
机械特性参数
| 名称 | 单位 | 参数 | |
| 触头开距 S | mm | 9 ± 1 | |
| 触头超行程 L1 | mm | 3 ± 0.5 | |
| 分闸速度（刚分后6 mm） | m/s | 1.2 ± 0.2 | |
| 合闸速度（刚合前6 mm） | m/s | 0.8 ± 0.2 | |
| 分闸时间 | ms | 20 ~ 45 | |
| 合闸时间 | ms | 30 ~ 60 | |
| 三相分合闸不同期性 | ms | ≤ 2 | |
| 触头合闸弹跳时间 | ms | ≤ 2 | |
| 分闸反弹幅值 L2 | mm | ≤ 1.5 |
隔离开关的机械特性参数
| 单位 | 参数 | |
| 触头开距 S | mm | 80 ± 2 |
| 触头超行程 | mm | 31 ± 2 |
| 三相分合闸不同期性 | mm | ≤ 3 |
| 隔离开关操作力 | N | ≤ 250 |
操动机构参数
| 名称 | 额定电压（Ur） | 正常工作电压 | 额定功率（P） |
| 储能电机 | DG/AC110、DC/AC220V | 85%～110% Ur | 40W |
| 合闸线圈 | DC/AC110、DC/AC220V | 85%～110% Ur | 440W |
| 分闸线圈 | DC/AC110、DC/AC220V | 65%～110% Ur | 440W |
| 储能时间 | ≤ 15s |
