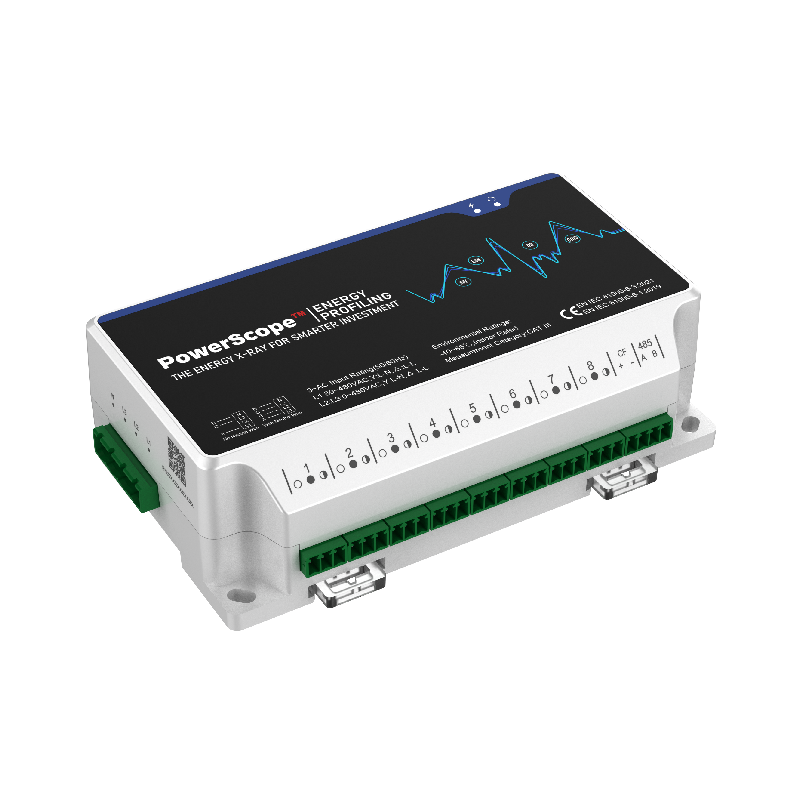

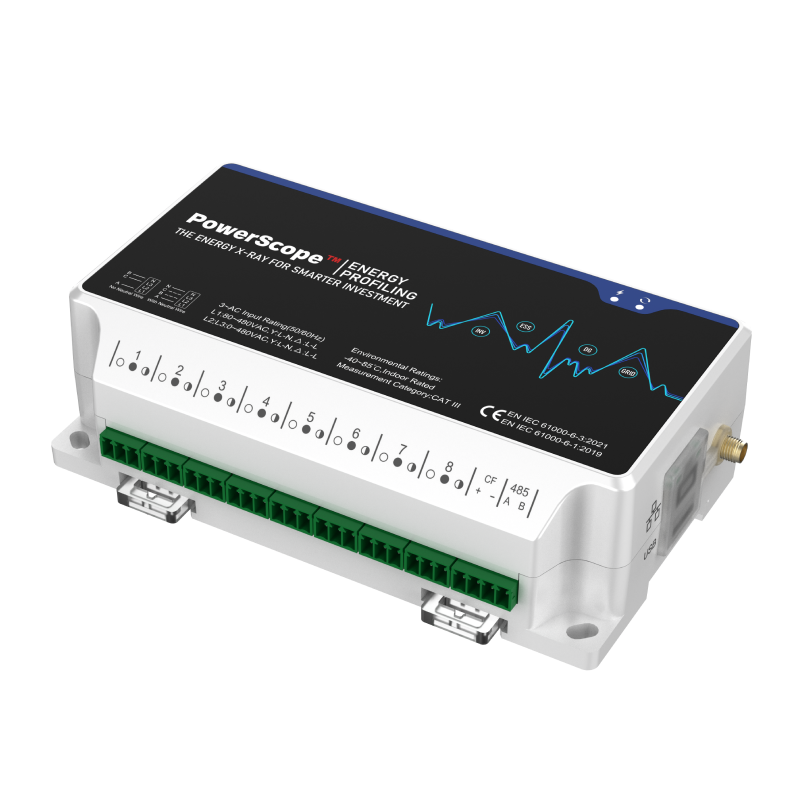

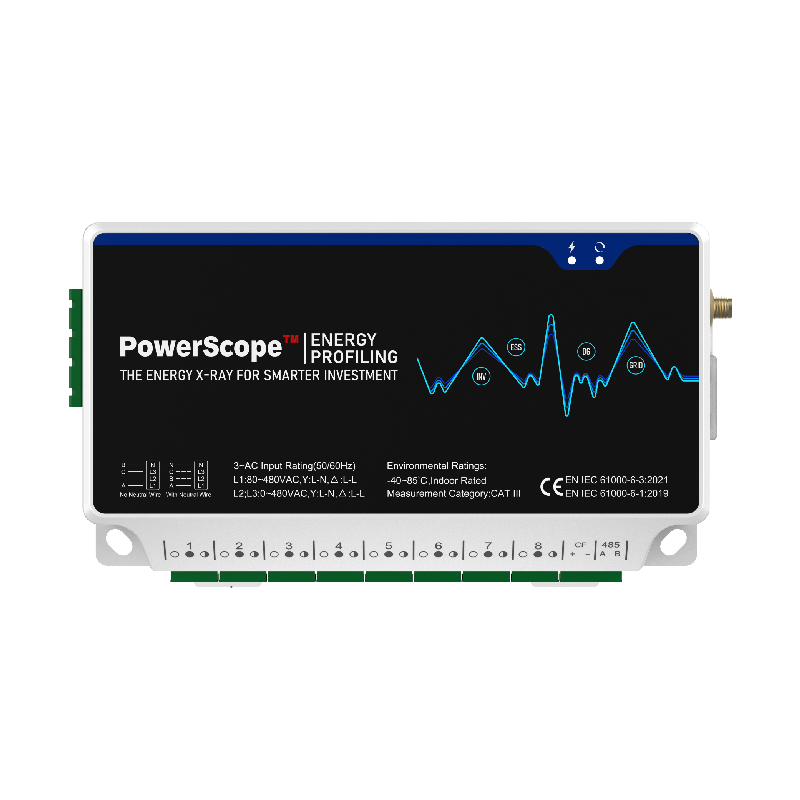

多回路用能诊断终端

HXEDE081

多回路电能诊断终端,针对性的对用户的 用能数据(电流、电流、功率)、用能行为(月需量曲线分析)、负荷特点(负荷冲击事件记录、谐波分析)进行采集和记录,赋能光储业务解决方案设计。

集成电表、数据记录器和数据服务器功能;对电能数据进行测量、存储和检索。

精确收集用能数据,为客户提供能源监测及分析服务,赋能光储解决方案;确保用户在项目中的投资回报。

数据手册

多通道数据记录

  • 精确监控高达 8 条线路的电流、电压、功率
  • 每个电流通道兼容 CT 和罗氏线圈作为电流传感器,电流通道间可以随意搭配传感器
  • 具备有功 0.5%、无功 2% 的电能测量

用能数据展示与分析

  • 本地 WEB 界面展示用能曲线
  • 用能需量分析;月需量曲线展示
  • 一键导出历史数据

冲击电流和谐波分析

  • 电流突变、冲击事件记录
  • 51 次谐波分析
  • 多维度评估现场工况

需量分析

  • 用能需量分析,支持区间式、滑差式需量分析模式
  • 支持 TOU(分时电价)时间设置
  • 一键导出分析报告,为需量预测、iEMS 需量管理提供数据支撑

多回路用能诊断终端

HXEDE081
应用电压等级 (Un)单相两线: 110V, 120V, 220V, 230V
单相三线: 110/220V, 120/240V
三相三线: 380V, 400V
三相四线: 230/400V
基本电流电流互感器 (CT): 300A, 600A
柔性线圈 (Rogowski coil): 2000A
最大电流360A, 720A, 2400A
测量精度等级CT: 有功 0.5%, 无功 2%
柔性线圈: 有功 2%, 无功 5%
正常工作电压范围单相交流供电: 0.7Un ~ 1.2Un
频率50/60Hz
支持电流采样模式8通道电流采样,支持选择 CT 或柔性线圈
规定工作温度-40 ~ 85℃
工作湿度范围≤95% (无凝露)
安装方式DIN 导轨 + 螺丝固定
接线方式1P2W, 1P3W, 3P3W, 3P4W
通讯方式1路 WiFi (2.4GHz, 支持 2.0 本地及上行通讯)
1路 LAN 口 (用于连接 PC)
1路 USB 接口 (数据导出、固件升级)
1路 RS485 通道 (预留)
负载与谐波数据毫秒级浪涌电流事件、51次谐波数据及总谐波失真 (THD)
需量分析间隔模式、滑动窗口模式
数据类型电压 (V), 电流 (A), 有功功率 (kW), 无功功率 (kVar), 视在功率 (kVA), 有功电能 (kWh), 无功电能 (kVarh), 视在电能 (kVAh), 频率 (Hz)
数据存储≥180 天 (1分钟时间间隔)
功耗最大 8W,典型值 5W
指示灯2路 LED (运行灯、故障指示灯)
电池内置锂电池,时钟 5 年不丢失
内置 WEB 服务器支持
固件升级终身免费获取升级
产品尺寸 (长*宽*高)160*90*50 mm
