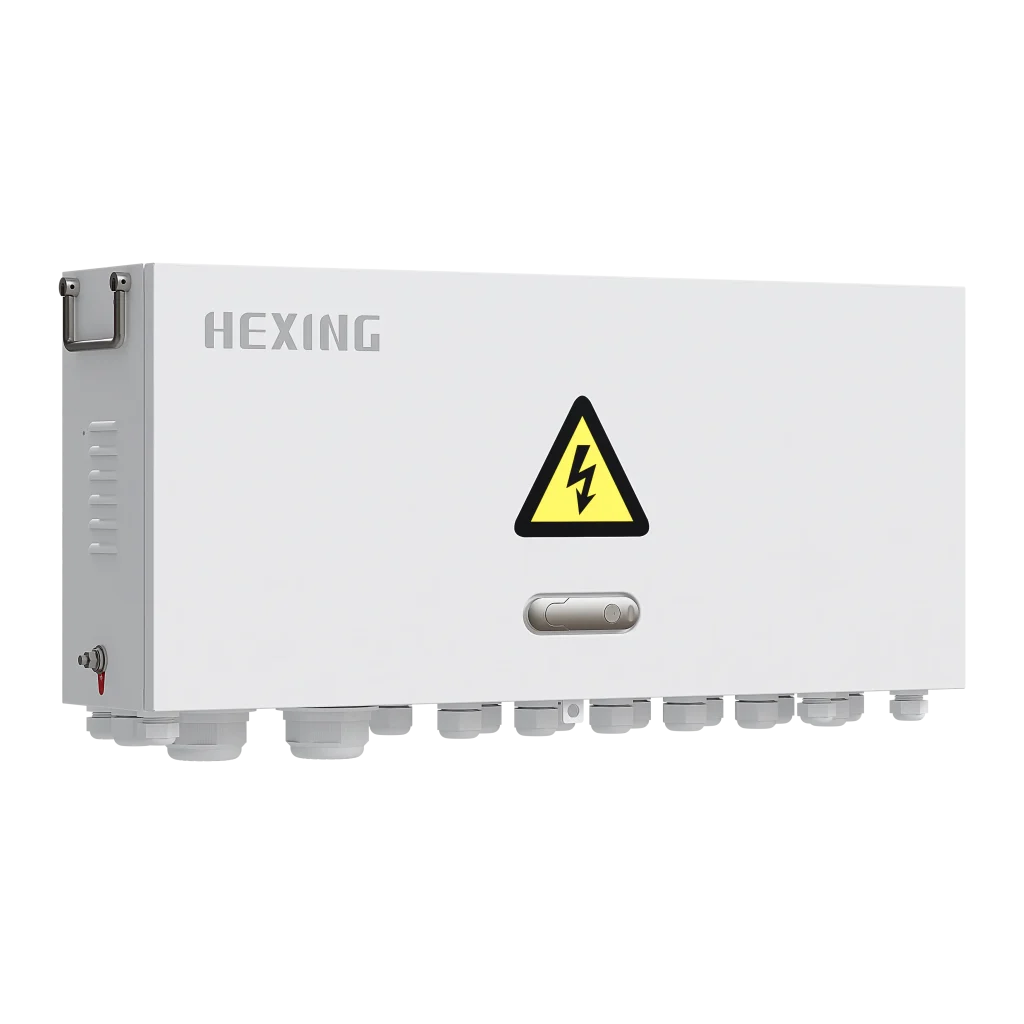

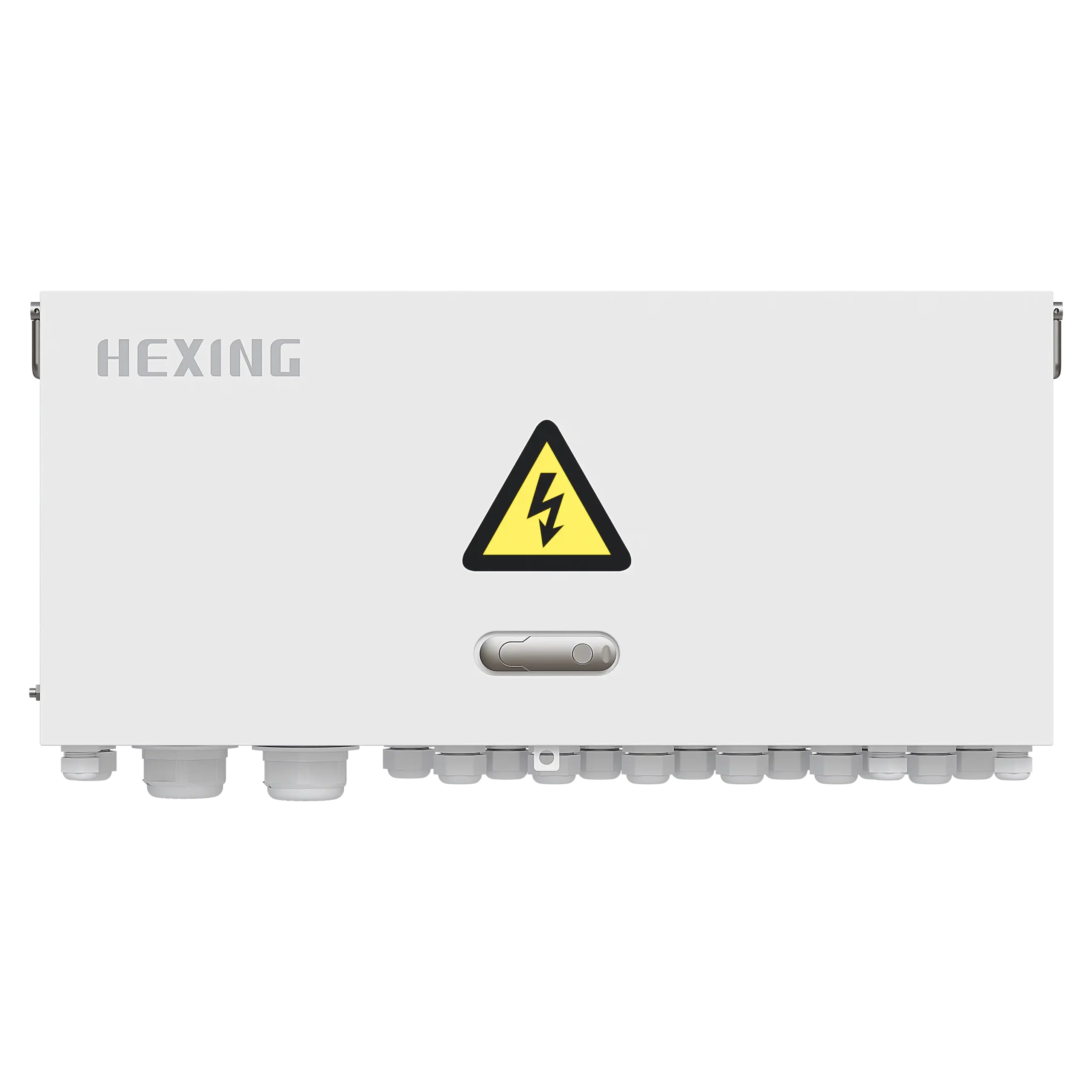

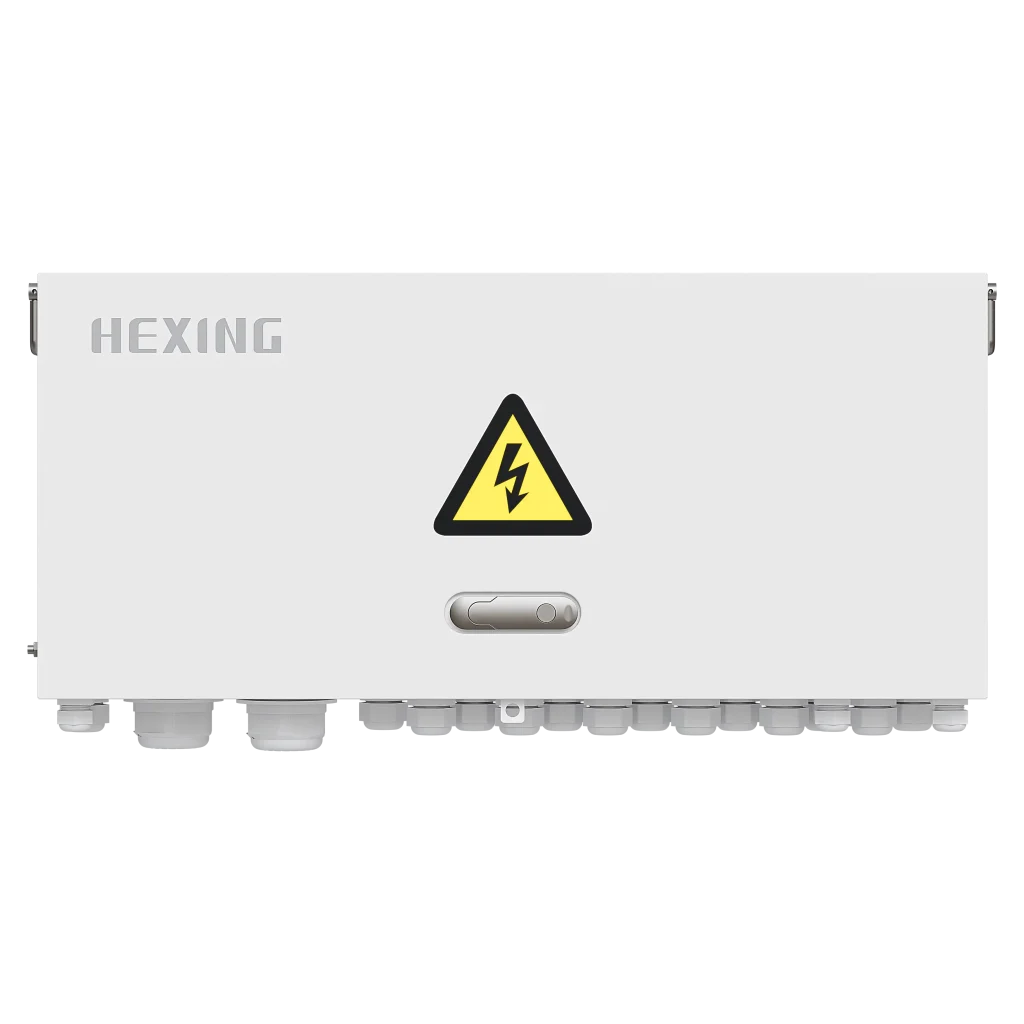

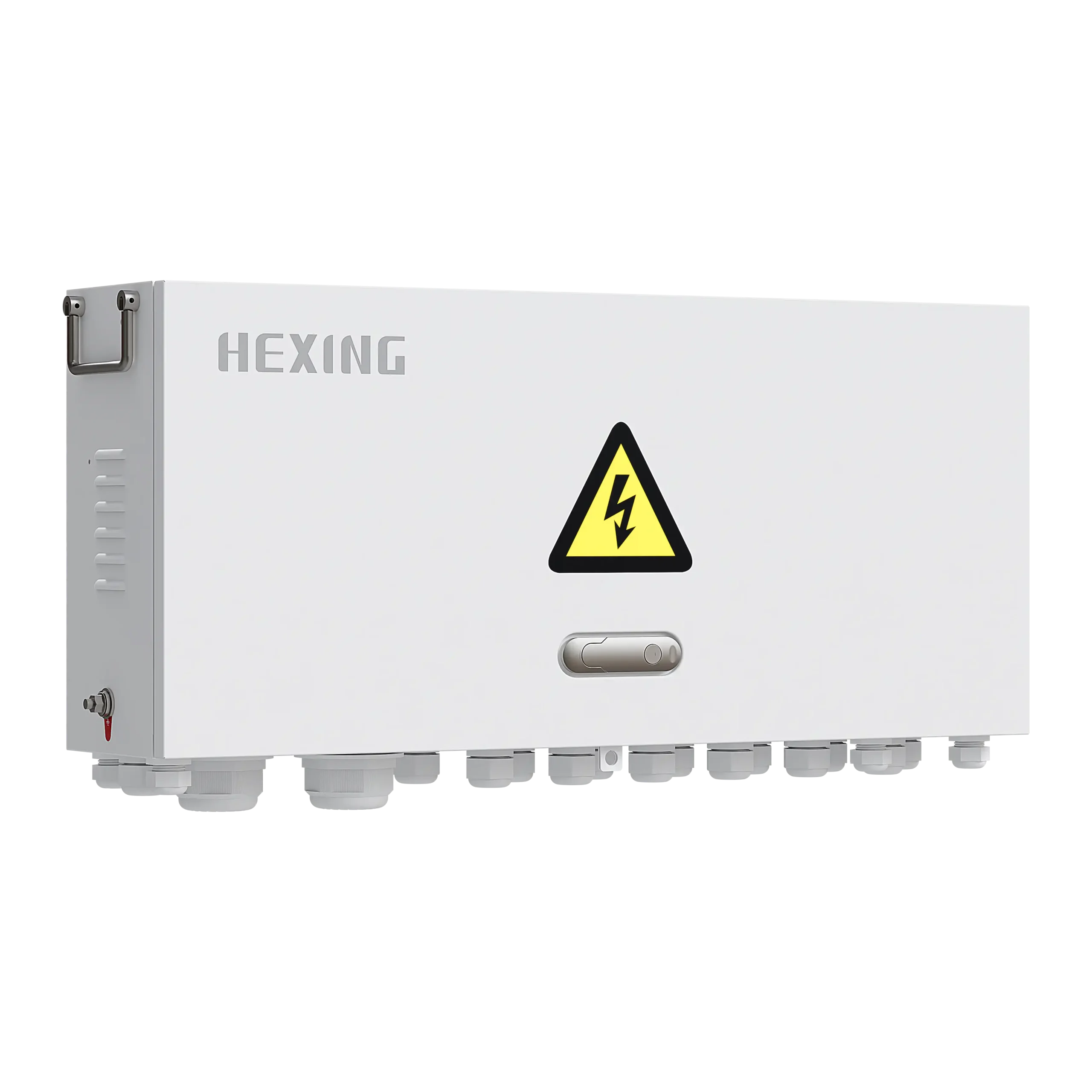

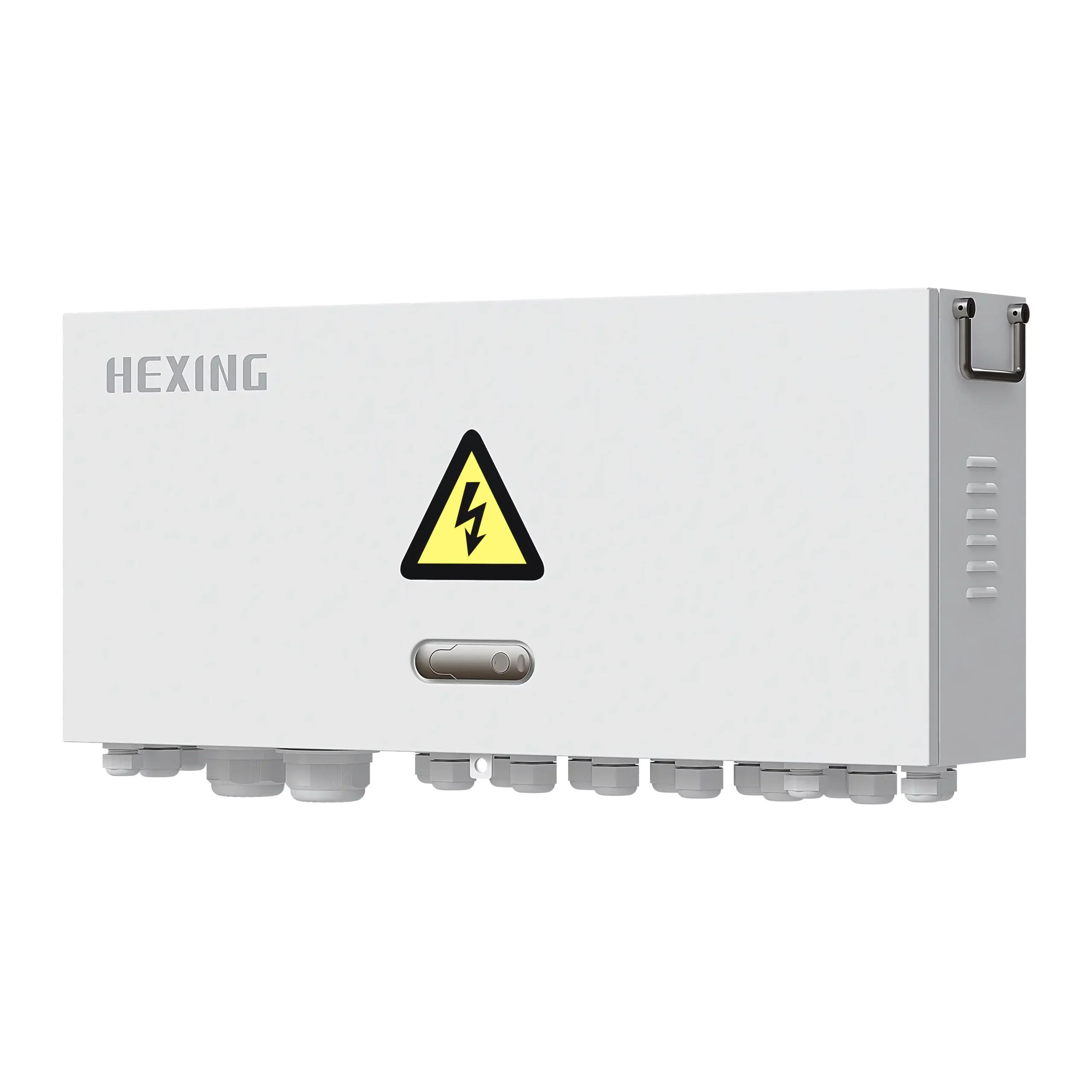

G3集中计量表箱
紧凑设计、简易安装、高性价比。
一体化
防窃电
易用性
安装灵活
产品描述
G3系列集中计量箱采用不锈钢或镀锌板喷塑材质，具有高等级的防腐蚀、防尘、防锈、防水、抗紫外线和阻燃性能，使其成为室内外安装的理想选择。其紧凑的设计可安装12/18个可插拔电表和1个数据采集器。可热插拔电表与配套的电表底座集成于箱内，可实现电表的快速安装和拆卸，从而降低维护成本。
一体化
可插拔电表和数据采集器，可安装12/18个单相电表，上行链路通信采用GPRS/3G/4G或Wi-SUN通信技术，CIU采用电力线载技术与表箱通信，利用Wi-Fi技术通过HHU读取计量数据，蓝牙级联连接，支持从模式和主模式（可选）。
防窃电
表箱门密封，表箱门锁，断电期间24小时内门开检测（可选），检测到门打开后断开电表继电器。
易用性
CIU 进行本地余额查询和充值，轻巧便携的设计，便于安装，通过HHU进行本地读取和配置。

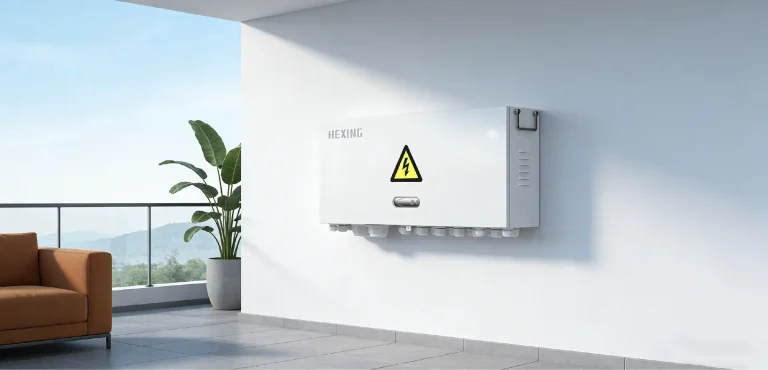

安装灵活
墙面安装，杆上安装，可适配多种尺寸的电缆，蓝牙无线级联。
成功案例

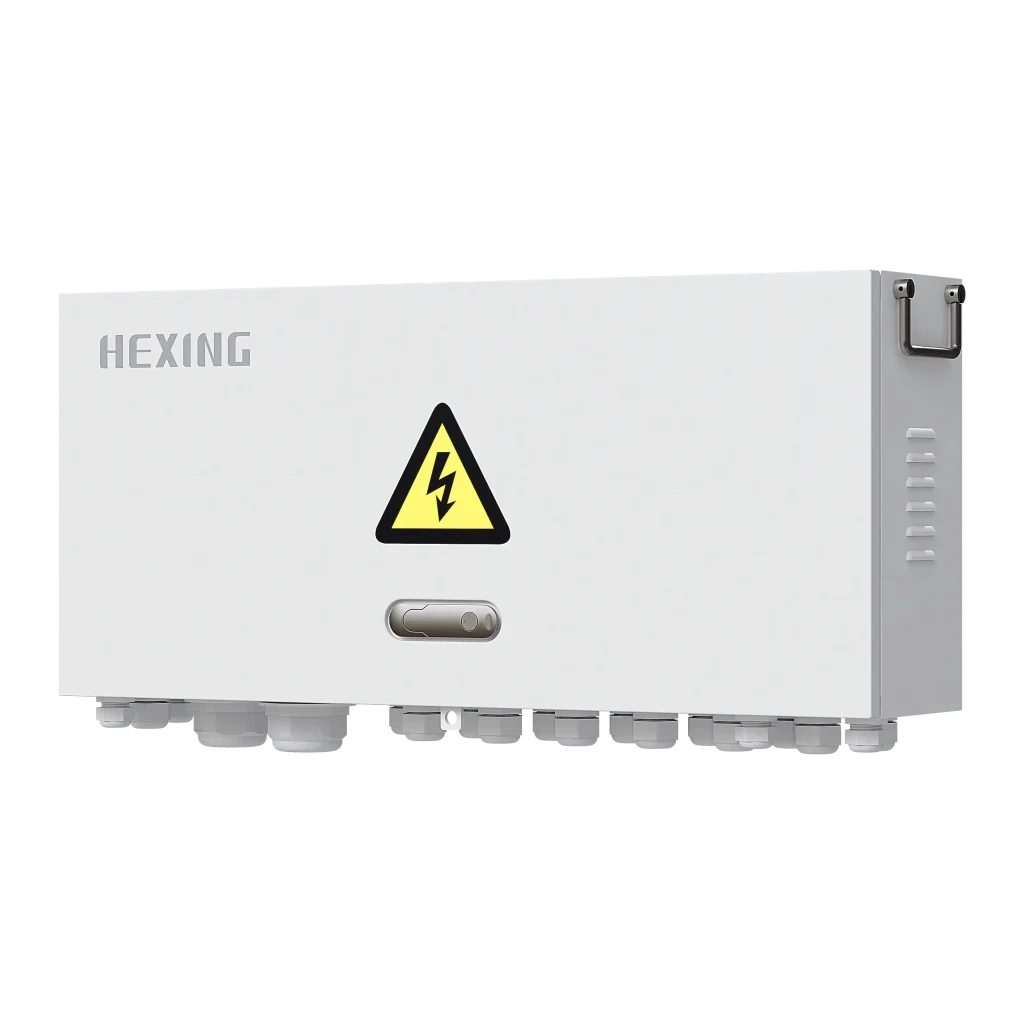

G3集中计量表箱
HXCG3A
HXCG3A
| 电压 | 工作电压 | 120-240V |
| 可适配电表接线 | 1P2W&1P3W | |
| 电流 | 铜排 | 400A |
| 每台电表的电流 | 10(100)A | |
| 表位数 | 12/18 | |
| 材料 | 镀锌板喷塑（默认） | |
| 不锈钢#304或#306（可选） | ||
| 厚度 | 1毫米 | |
| 温度 | 工作温度 | -25℃～65℃ |
| 存储和运输温度 | -40℃～70℃ | |
| 相位负载平衡 | 具备 | |
| 断路器 | 100A，200A（可选） | |
| 安装类型 | 壁挂式/杆式 | |
| 安装位置 | 室内/室外 | |
| 防护等级 | IP54 | |
| 抗冲击性 | IK10 | |
| 标准 | IEC 62052-11、IEC 62053-21、IEC 62055-31、IEC 62055-41、IEC 62055-51 | |
| 重量 | 12表位净重 | 约18公斤 |
| 18表位净重 | 约26公斤 | |
| 尺寸 | 12表位 | 800mm×178mm×360mm（长×宽×高） |
| 18表位 | 1030mm×178mm×360mm（长×宽×高） | |
| 使用寿命 | 10 年以上 |
